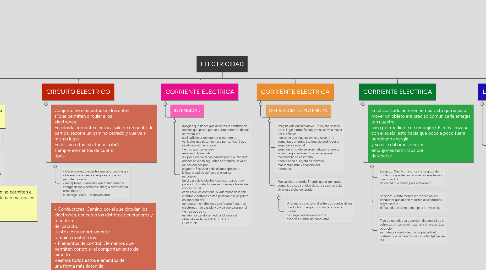

ELECTRICIDAD por Mind Map: ELECTRICIDAD

1. CONCEPTOS PREVIOS

1.1. Cualquier porción de materia está formada por partículas llamadas átomos.

1.1.1. Los átomos están formados por tres tipos de partículas. Protones, neutrones y electrones.

1.1.2. No todos los materiales permiten que se establezca en ellos una corriente eléctrica. Aquellos materiales que si que lo permiten se llaman materiales conductores. Los metales son muy buenos conductores.

1.2. Por el contrario los materiales que no permiten el paso de la corriente eléctrica se llaman materiales aislantes. La madera o los plásticos son buenos aislantes.

2. CORRIENTE ELECTRICA

2.1. INTENSIDAD

2.1.1. Imagina que tienes que describir la cantidad de coches que pasan por un punto concreto de una carretera. No será suficiente con contar el número de vehículos que pasan por ese punto. Habrá que dividir ese número por el tiempo que has estado realizando la medida. Así por ejemplo si han pasado por el punto diez coches en cinco segundos obtendrías un valor de dos coches por segundo. Ese valor sería el que representa la intensidad de tráfico por el punto estudiado. En el caso de la electricidad ocurre algo muy parecido. Los electrones se mueven a través del conductor (el cable) que los contiene. Si queremos describir cuantos electrones están pasando por un punto en concreto del conductor no habrá más que “contar” cuantos electrones han pasado y dividir ese valor por el tiempo que se ha estado realizando la medida. El valor así obtenido se llama INTENSIDAD DE CORRIENTE.

3. CORRIENTE ELECTRICA

3.1. En el apartado anterior hemos visto que si para mover un objeto era preciso comunicarle energía (en nuestro caso por medio de un empujón). El móvil rozaba con el suelo, esto hacía que poco a poco fuera perdiendo energía y si no le dábamos nuevos empujones terminaba por detenerse.

3.1.1. Longitud: Cuanto mayor sea la longitud del conductor que deben recorrer los electrones, mayor será la dificultad que tienen para atravesarlo.

3.1.2. Sección: Cuanto menor sea la sección del conductor que deben recorrer los electrones, mayor será la dificultad que tiene tienen para atravesarlo.

3.1.3. Tipo de material: La oposición dependerá de la estructura interna del material a atravesar. Esa oposición se mide por medio de una propiedad del material que llamaremos resistividad (ρ) (se lee ro).

4. CIRCUITO ELECTRICO

4.1. Conjunto de elementos unidos entre sí que permiten circular a los electrones. En ellos la corriente eléctrica sale de un punto de partida, recorre un camino cerrado y vuelve al mismo lugar. En los circuitos eléctricos habrá siempre elementos de cuatro tipos:

4.1.1. • Generadores: Elementos que aportan energía a los electrones, esta energía es la que les permite moverse. • Receptores: Elementos que transforman la energía de los electrones (energía eléctrica) en otros tipos de en energía: Calor, luz, movimiento.

4.2. • Conductores: Camino por el que circulan los electrones, conectan los distintos generadores y receptores del circuito. Junto a estos normalmente también existirán los: • Elementos de control: Elementos que permiten controlar el comportamiento del circuito. Veamos todos estos elementos de una forma más detenida:

5. CORRIENTE ELECTRICA

5.1. DIFERENCIA DE POTENCIAL

5.1.1. Imagina que quieres mover un objeto pesado de un lugar a otro. Ese objeto no se va a mover por si sólo, es necesario que alguien, en este caso tú, le comunique energía. Esa energía podría ser un empujón. Gracias al empujón el objeto se arrastraría por el suelo, sin embargo también observarías que el movimiento no es infinito, poco a poco el objeto se movería más lentamente y acabaría por detenerse.

5.1.2. Fuerza electromotriz: Energía que el generador comunica a cada unidad de carga cuando ésta atraviesa dicho generador.

5.1.2.1. Diferencia de potencial entre dos puntos de un conductor: Energía consumida por cada unidad de carga para moverse entre esos dos puntos de conductor.

6. LEY DE OHM

6.1. Las tres magnitudes que describen el comportamiento de un conductor son la intensidad, la diferencia de potencial y la resistencia. Es lógico preguntarse si puede existir alguna relación entre ellas

6.1.1. En muchos materiales se observa como al aumentar la diferencia de potencial entre dos puntos del conductor se produce un incremento directamente proporcional en la intensidad que circula por el mismo. - La relación entre la intensidad y la diferencia de potencial depende del material de l cual esté construido el conductor

6.1.2. La diferencia de potencial entre los extremos de un conductor es directamente proporcional a la intensidad de corriente que pasa por él. La constante de proporcionalidad es la resistencia del conductor
