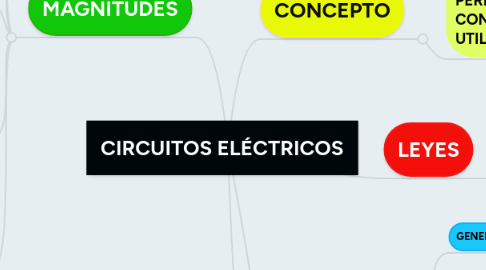

CIRCUITOS ELÉCTRICOS por Mind Map: CIRCUITOS ELÉCTRICOS

1. MAGNITUDES

1.1. CARGA ELÉCTRICA (q)

1.1.1. CANTIDAD DE ELECTRICIDAD DE UN CUERPO

1.1.2. SU UNIDAD ES EL CULOMBIO (C)

1.2. INTENSIDAD DE CORRIENTE ELÉCTRICA (I)

1.2.1. CANTIDAD DE CARGA ELÉCTRICA QUE ATRAVIESA UN CONDUCTOR POR UNIDAD DE TIEMPO

1.2.2. SU UNIDAD DE MEDIDA ES EL AMPERIO (A)

1.3. RESISTENCIA (R)

1.3.1. OPOSICIÓN DEL CONDUCTOR AL PASO DE CORRIENTE ELECTRICA

1.3.2. SU UNIDAD DE MEDIDA ES EL OHMIO (Ω)

1.4. VOLTAJE (V)

1.4.1. FUERZA ELECTROMOTRIZ O DIFERENCIA POTENCIAL ENTRE DOS PUNTOS DE UN CIRCUITO

1.4.2. SU UNIDAD DE MEDIDA ES EL VOLTIO (V)

1.5. POTENCIA (P)

1.5.1. CANTIDAD DE ENERGÍA ELÉCTRICA TRANSFORMADA POR UNIDAD DE TIEMPO

1.5.2. SU UNIDAD DE MEDIDA ES EL VATIO (W)

2. ELEMENTOS

2.1. GENERADORES

2.1.1. PILA, DINAMO

2.2. CONDUCTORES

2.2.1. COBRE, ALUMINIO, etc.

2.3. RECEPTORES

2.3.1. MOTOR, LAMPARA, TIMBRE, etc.

2.4. AISLANTES

2.4.1. VIDRIO, CERÁMICA, etc.

2.5. OTROS

2.5.1. ELEMENTOS DE MANIOBRA

2.5.2. ELEMENTOS DE PROTECCION

3. LEYES

3.1. LEY DE OHM

3.1.1. I=V/R

3.2. LEY DE CORRIENTE DE KIRCHHOFF

3.2.1. LA SUMA DE LAS CORRIENTES QUE ENTRA POR UN NODO ES IGUAL A LA SUMA DE LAS QUE SALEN

3.3. LEY DE TENSIONES DE KIRCHHOFF

3.3.1. LA SUMA DE LAS TENSIONES EN UN LAZO DEBE SER 0

4. CONCEPTO

4.1. SISTEMA DE OPERADORES UNIDOS QUE PERMITE LA CIRCULACIÓN DE LA ELECTRICIDAD CON OBJETO DE PRODUCIR ALGÚN EFECTO UTIL

5. CIRCUITOS BÁSICOS

5.1. CIRCUITOS EN SERIE

5.1.1. DOS O MÁS OPERADORES CONECTADOS EN UN MISMO CABLE O CONDUCTOR

5.2. CIRCUITOS EN PARALELO

5.2.1. DOS O MÁS OPERADORES CONECTADOS EN DISTINTOS CABLES

5.3. CIRCUITOS MIXTOS

5.3.1. TRES O MÁS OPERADORES ASOCIANDO LOS CIRCUITO EN SERIE Y PARALELO
