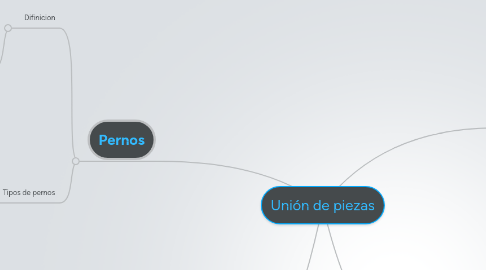

Unión de piezas por Mind Map: Unión de piezas

1. Roscas

1.1. Definición: Una Rosca es una arista helicoidal de un tornillo (rosca exterior) o de una tuerca (rosca interior), de sección triangular, cuadrada o roma, formada sobre un núcleo cilíndrico, cuyo diámetro y paso se hallan normalizados. Se denomina rosca al fileteado que presentan los tornillos y los elementos a los que éstos van roscados (tuercas o elementos fijos). Las roscas se caracterizan por su perfil y paso, además de su diámetro.

1.2. Tipos de rocas: Rosca Métrica, Rosca Whitworth, Rosca sellers, Rosca Gas,Rosca Sae, Rosca unf.

2. Remaches

2.1. Difinicion

2.1.1. Un remache es un elemento de fijación que se emplea para unir de forma permanente dos o más piezas. Consiste en un tubo cilíndrico (el vástago) que en su fin dispone de una cabeza. Las cabezas tienen un diámetro mayor que el resto del remache, para que así al introducir éste en un agujero pueda ser encajado. El uso que se le da es para unir dos piezas distintas, sean o no del mismo material.

2.2. Tipos de remaches

2.2.1. De cabeza universa, De cabeza gota de sebo, De cabeza embutida, De cabeza redonda, De extremo carrado, trébol.

3. Pernos

3.1. Difinicion

3.1.1. Barra metálica cilindrica roscada (tornillo), que se asegura mediante una tuerca atornillada por el extremo opuesto a la cabeza. El tornillo pasa por un agujero practicado en las piezas que se han de unir: atornillando a fondo la tuerca con el adecuado par de apriete, el vastago del tornillo queda tenso bajo cierta carga, y las partes a unir quedan comprimidas entre la cabeza del tornillo y la tuerca con una carga igual y contraria.

3.2. Tipos de pernos

3.2.1. *Según el sistema de sujeción: Se distingue según sea permanente (fijan estructuras de forma permanente, como a través de soldaduras) o removibles (que pueden extraerse, sea para el cambio por otro perno o para colocación de nuevos repuestos). *Por el tipo de material: La mayoría de las veces son de acero, ya que deben soportar grandes pesos. Los pernos son comúnmente utilizados en la fabricación de automóviles, por lo cual el material siempre debe ser resistente. Con respecto a las tuercas, éstas son de un material menos resistente que el acero. *Por la forma de la cabeza: Frecuentemente es de tipo hexagonal (se atornilla sobre la cabeza de la biela, y tiene que ser enroscado en toda su longitud). También puede ser redondeada, cuadrada, o asimétrica. *Por las roscas: pueden ser métricas (son las que se combinan en diámetros iguales); en pulgadas (son las que tienen el paso de la rosca igual al número de hilos), de unión (se utiliza para unir piezas, por lo que no tienen roscas), pasantes (son los pernos que atraviesan piezas sin roscas; son utilizados en piezas de hierro fundido); los pernos autorroscantes (se colocan en materiales blandos). *Por el tamaño: Existen diferentes dimensiones, de 6 mm en adelante

4. En la mayoría de los casos, las máquinas, herramientas, útiles y mecanismos están compuestos por varias piezas unidas entre sí para cumplir su función. En este capítulo se analizarán diferentes formas de unión.

4.1. Uniones Fijas

4.1.1. Las uniones fijas son aquellas uniones cuyos elementos de unión son imposibles de separar sin producir algún desperfecto o rotura en alguno de ellos. Las uniones fijas más comunes hoy en día son las uniones fijas soldadas, las remachadas y por roblones, por ajuste a presión y mediante adhesivos.
