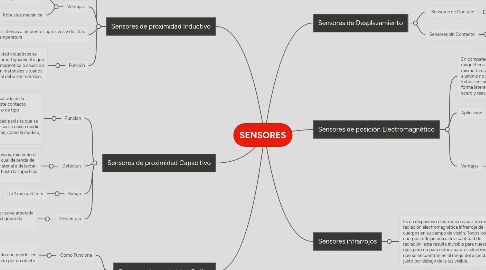

SENSORES por Mind Map: SENSORES

1. Sensores de Desplazamiento

1.1. -Sensores de Contaco

1.1.1. El objeto que se mide está en contacto mecánico con el sensor

1.2. Sensores sin Contacto

1.2.1. En los que no hay contacto físico entre el objeto y el sensor.

2. Sensores de posición Electromagnético

2.1. En comparación con los sensores inductivos, los sensores magnéticos ofrecen una mayor distancia de actuación con el mismo tamaño constructivo. Las paredes de metal no férrico y aluminio no perjudican su comportamiento de conmutación. Estos sensores resistentes a vibraciones pueden utilizarse de forma lateral o frontal. El imán puede montarse enrasado en acero y reacciona al polo norte y polo sur.

2.2. Aplicacion

2.2.1. La consulta de las posiciones del pistón de cilindros neumáticos e hidráulicos.

2.3. Ventajas

2.3.1. Empleo universal

2.3.2. Comportamiento de conmutación muy preciso y fiable

2.3.3. Prolongada vida útil ya que funcionan sin contacto y sin desgaste

2.3.4. Montaje de reducidas dimensiones, gracias a los pequeños tamaños constructivos

3. Sensores de proximidad Inductivo

3.1. se utilizan para detectar la presencia de piezas metálicas

3.1.1. Rango de 1 mm a 30 mm, hasta 75 mm.

3.2. Ventajas

3.2.1. Ausencia de contacto con el objeto a detectar

3.2.2. Robustez mecánica

3.3. resistencia a ambientes agresivos y de altas temperatura

3.4. Función

3.4.1. Los detectores de proximidad inductivos se basan en el fenómeno de amortiguamiento que se produce en un campo magnético a causa de las corrientes inducidas en materiales situados en las cercanías. El material debe ser metálico.

4. Sensores de proximidad Capacitivo

4.1. Funcion

4.1.1. Los sensores de proximidad que se obtienen en la industria son resultado de la necesidad de contar con indicadores de posición en los que no existe contacto mecánico entre el actuador y el detector. Pueden ser de tipo lineal o de tipo conmutador. Los capacitivos funcionan detectando las variaciones de la capacidad parásita que se origina entre el detector propiamente dicho y el objeto cuya distancia se desea medir. Se emplean para medir distancias a objetos metálicos y no metálicos, como la madera, los líquidos y los materiales plásticos.

4.2. Detectan

4.2.1. Objetos metálicos, o no metálicos, midiendo el cambio en la capacitancia, la cual depende de la constante dieléctrica del material a detectar, su masa, tamaño, y distancia hasta la superficie sensible del detector.

4.3. Rango

4.3.1. De 1 mm a 30 mm

4.4. Desventaja

4.4.1. Pero la sensibilidad del sensor se ve afectada por el tipo de material y por el grado de humedad ambiental.

4.4.1.1. Consiste en señalar un cambio de estado, basado en la variación del estímulo de un campo eléctrico.

5. Sensores de proximidad Optico

5.1. Como Funciona

5.1.1. utilizan un haz luminoso modulado que puede ser interrumpido o reflejado por un objeto

5.2. Control de Sensor

5.2.1. Emisor de Luz

5.2.2. Reseptor de Luz

6. Sensores infrarrojos

6.1. Es un dispositivo electrónico capaz de medir la radiación electromagnética infrarroja de los cuerpos en su campo de visión. Todos los cuerpos reflejan una cierta cantidad de radiación, esta resulta invisible para nuestros ojos pero no para estos aparatos electrónicos,ya que se encuentran en el rango del espectro justo por debajo de la luz visible.
