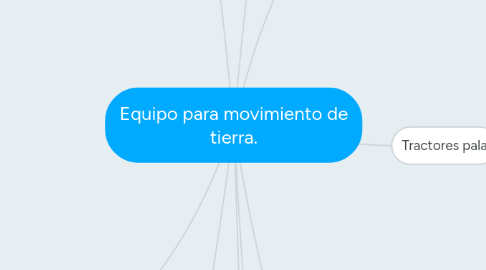

Equipo para movimiento de tierra. por Mind Map: Equipo para movimiento de tierra.

1. Tractores pala

1.1. Tractor montado sobre neumaticos o orugas con un cucharon frontal.

1.1.1. Cucharon frontal:

1.1.1.1. Absorbe los golpes a que lo someten.

1.1.1.2. Capacidad de de 0,383 a 3,06 mts3

1.1.1.3. Levanta grandes cargas sin perder equilibrio.

1.2. Información de operación:

1.2.1. Inclinacion  hacia atras al nivel del suelo de 20°

1.2.2. Fuerza de rompimiento de 2270 kg ( 22,42 kN)

1.2.3. Capacidad de levantamiento, altura total 1500 kg

1.2.4. Angulo maximo de descarga de 45°

1.2.5. Tiempo de elevacion a la altura total de 3,7 seg

1.2.6. Tiempo total de descarga del cucharon 1,6 seg

1.2.7. Tiempo de descenso (Bajo fuerza) 2,0 seg

1.2.8. Contrapeso trasero minimo recomendado 907 kg

2. Tractores

2.1. Dimensiones

2.1.1. Alto: 3,20 mts

2.1.2. Ancho: 5,33 mts

2.2. Variedad de usos

2.2.1. Limpieza de terrenos

2.2.2. Cortes de laderas

2.2.3. Remover escombros.

2.2.4. Nivelar pisos de bancos.

2.3. Tractores sobre neumaticos

2.3.1. Se clasifican según su peso y potencia.

2.3.2. Velocidades mayoers de 45 Km/hora

2.3.3. Tipos

2.3.3.1. Sobre dos ruedas

2.3.3.1.1. Mayor tracción en el eje motriz

2.3.3.1.2. Menos llantas que mantener

2.3.3.2. Sobre cuatro ruedas

2.3.3.2.1. Se pueden separar de las unidades de arrastres para trabajar solos.

2.4. Maquinas mas compactadas y fuertes

2.4.1. Utilizadas en:

2.4.1.1. Mover tierra

2.5. Tractores sobre orugas

2.5.1. Dozer

2.5.1.1. Bulldozer:

2.5.1.1.1. Son los que portan una cuchilla perpendicular a la dirección de su avance.

2.5.1.1.2. Rendimiento.

2.5.1.2. Angledozer:

2.5.1.2.1. Son los que portan una cuchilla paralela a la dirección de su avance.

3. Escarifadores

3.1. Se emplea en materiales muy compactos

3.2. Provistos para tres dientes (la mayoria)

3.2.1. Se pueden usar varios para alcanzar el numero de dientes requeridos

3.2.2. El diseño depende del fabricante

3.2.2.1. Diente recto

3.2.2.1.1. Efectúa un anclaje en el material

3.2.2.2. Diente curvo

3.2.2.2.1. En materiales laminados optimiza su proceso

3.2.2.3. Diente ahusado

3.2.2.3.1. Favorece la fragmentacion de roca que se encuentra por debajo del terreno

4. Escrepas o traillas

4.1. Funciones:

4.1.1. Carga

4.1.1.1. Delantal levantado

4.1.1.2. Hoja enterrada

4.1.1.3. Compuerta en la parte posterior

4.1.2. Acarrea

4.1.2.1. Hoja levantada

4.1.2.2. Delantal cerrado

4.1.3. Extiende

4.1.3.1. Delantal levantado

4.1.3.2. Hoja colocada para dar el espesor desado

4.1.3.3. La compuerta se empuja hacia delante para desalojar todo el material

4.2. Optimizar el proceso

4.2.1. Tener encuenta:

4.2.1.1. Condiciones de carga

4.2.1.1.1. Cargar la capacidad maxima tolerable

4.2.1.1.2. Efectuar la operación en la distancia mas corta (30 metro o menos)

4.2.1.2. Transporte de material al punto de descargue

4.2.1.2.1. Estado del camino

4.2.1.2.2. Velocidades maximas

4.2.1.2.3. Evitar pendientes desfavorables

4.2.1.3. Tendido de material

4.2.1.3.1. Efectuarse a

4.2.1.4. Ciclo de la crespa

4.2.1.4.1. Se divide en

4.2.1.4.2. Ciclo

5. Moto escrepas o moto traíllas

5.1. Tipos

5.1.1. Tractor sobre cuatro ruedas. (Tractores ordinarios)

5.1.2. Tractor de dos ruedas

5.1.2.1. Donde

5.1.2.1.1. Peso del motor ubicado en eje del tractor.

5.1.2.1.2. Se equilibran cargas con parte delantera y trasera

5.2. Combinacion entre Tractor y Escrepa

5.3. Velocidad maxima: 50 km/hora

5.4. Eficiencia

5.4.1. Distancias entre 300 a 1200 metros

5.5. Ciclo

5.5.1. Distancia entre lugares

5.5.2. Tiempo fijo

5.5.2.1. Carga

5.5.2.1.1. 0,70 a 1,0 min

5.5.2.2. Descarga

5.5.2.2.1. 0,60 a 0,75 min

5.5.2.3. Vueltas

5.5.2.3.1. 0,40 min

5.5.2.4. Aceleraciones

5.5.2.4.1. 0,30 min

6. Motoconformadoras

6.1. Tipos

6.1.1. Llantas traseras motrices

6.1.2. Llantas delanteras y traseras motrices

6.2. Usos

6.2.1. Construccion de caminos

6.2.2. Conservación de caminos

6.2.3. Afinar taludes

6.2.4. Hacer zangas

6.2.5. Conservar cunetas

6.3. Cuchilla

6.3.1. Rotación  eje vertical

6.3.2. Rotación eje horizontal

6.3.3. Traslación siguiendo el eje horizontal

6.4. Velocidades de transmisión

6.4.1. Conservacion de caminos

6.4.1.1. 3a a 5a

6.4.2. Extendido de materiales

6.4.2.1. 2a a 4a

6.4.3. Mezcla de materiales

6.4.3.1. 4a a 6a

6.4.4. Acabados finales

6.4.4.1. 2a a 4a

6.4.5. Desyerbes

6.4.5.1. 1a a 2a

6.4.6. Afinamiento de taludes

6.4.6.1. 1a

6.5. Rendimiento

6.5.1. T=((N*L)/(E*V1))+((N*L)/(E*V2))+((N*L)/(E*V3))

6.5.1.1. Donde

6.5.1.1.1. T= Tiempo en horas

6.5.1.1.2. N= Numero de pasadas, la cual debe estimarse de acuerdo con la clase de trabajo

6.5.1.1.3. L= Longitud recorrida en km en cada pasada, y que debe determinarse al conocer la naturaleza del trabajo

6.5.1.1.4. E= Factor de eficiencia que varia de acuerdo con las diferentes condiciones de trabajo

6.5.1.1.5. V1,V2,V3= Velocidad para cada pasada, en km/hora

7. Equipo para compactación de suelos

7.1. Proceso de densificacion que depende de las dimensiones del área cargada

7.2. Selección y uso del equipo.

7.2.1. Rodillos pata de cabra

7.2.1.1. Consite en

7.2.1.1.1. Cilindro que tiene piezas soldadas que sobresalen, conocidas como patas de cabra

7.2.1.2. Llenado

7.2.1.2.1. Agua

7.2.1.2.2. Arena

7.2.1.2.3. Agua y arena

7.2.1.3. Longitud

7.2.1.3.1. Varia entre

7.2.1.3.2. Numero de patas por metro cuadrado es de 12

7.2.1.4. Tipos

7.2.1.4.1. Ligeros

7.2.1.4.2. Pesados

7.2.1.5. Presion

7.2.1.5.1. Tambor vacio

7.2.1.5.2. Tambor lleno de agua

7.2.1.5.3. Tambor lleno de arena

7.2.1.6. Reglas practicas recomendables para compactar con patas de cabra

7.2.1.6.1. El material, con humedad optima, se extiende en la capa de espesor especificado.

7.2.1.6.2. Cada pasada sucesiva sobre el material lo compacta hasta que las patas del rodillo quedan sin entrar, indicando la densificacion

7.2.1.6.3. El apisonado posterior no aumenta la compatacion

7.2.1.6.4. Es necesario durante la  compactación, traslapar unos 30 cm a cada lado del área para mejores resultados.

7.2.1.6.5. Se afina la superficie compactada para borrar las huellas de las patas y se le da una re compactada superficial con plancha de rodillo liso metálico

7.2.2. Aplanadoras de rodillos

7.2.2.1. Metálicos lisos

7.2.2.1.1. se dividen en

7.2.2.2. De rejilla

7.2.2.2.1. se emplea en

7.2.3. Rodillos

7.2.3.1. Ruedas segmentadas

7.2.3.1.1. Propulsión propia

7.2.3.1.2. Peso aproximado 15 toneladas

7.2.3.2. Vibratorios

7.2.3.2.1. tipos

7.2.4. Compatadores combinados

7.2.4.1. tipos

7.2.4.1.1. Duo-Pactor

7.2.4.1.2. Tri-Pactor

7.2.5. Aplanadoras de neumaticos

7.2.5.1. Ruedas de neumáticos en dos ejes

7.3. Rendimiento equipo de compatacion

7.3.1. R= ((V*E*D*A)/(N))*100

7.3.1.1. donde

7.3.1.1.1. R= Metro cubicos de material suelto compactado en una hora

7.3.1.1.2. V= Velocidad, en km/hora

7.3.1.1.3. E= Eficiencia de la operacion (0,83 aprox)

7.3.1.1.4. D= Profundidad, en metros, de la capa de material suelo

7.3.1.1.5. A= Ancho efectivo del rodillo compactador en m

7.3.1.1.6. N= Numero de pasadas necesarias para compactar

7.4. Esparcidores de materiales petreos

7.4.1. es

7.4.1.1. Sistema de pavimentación por medio de tratamientos superficiales, para el tenido de material.

8. Equipo para la petrolizacion

8.1. Maquina mas importante para la construcción de un equipo para carpetas asfalticas formadas por tratamiento superficiales y mezclas en el lugar

8.1.1. consta de

8.1.1.1. Tanque de acero

8.1.1.2. Division de lamina para evitar ondular el asfalto

8.1.1.3. Derramadero

8.1.1.4. Tubos calentadores

8.1.1.5. Cedazo del registro

8.1.1.6. Registro

8.1.1.7. Calibrador de nivel del tanque

8.1.1.8. Válvula de control

8.1.1.9. Casa de valvulas

8.1.1.10. Bomba

8.1.1.11. Chimenea

8.1.1.12. Colector del tanque

8.1.1.13. Valvula del tanque

8.1.1.14. Quemadores de aceite

8.1.1.15. Barra de cambio

8.1.1.16. Motor de la bomba

8.1.1.17. Barra de riego

8.1.1.18. Soporte ajustable de la barra

9. Plantas dosificadores de mezclas alfalticas

9.1. tipos

9.1.1. Planta sin secador

9.1.2. Planta con secador, pero sin clasificacion y ni graduación de agragados.

9.1.3. Planta con secador, clasificacion y graduación de agragados.

9.1.3.1. las componen

9.1.3.1.1. Un calentador o secador del agregado petreo

9.1.3.1.2. Cribas y tolvas para separar y almacenar los diversos tamaños del agregado caliente

9.1.3.1.3. Tanque para almacenar y calentar asfalto

9.1.3.1.4. Dispositivos proporcionadores para pesar los componentes de la mezcla

9.1.3.1.5. Una mezcladora mecanica
