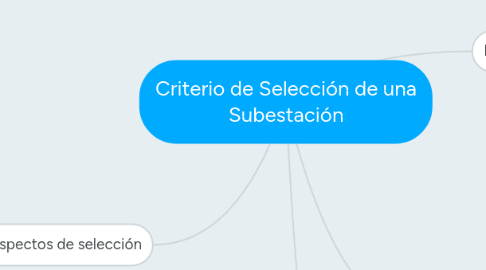

Criterio de Selección de una Subestación por Mind Map: Criterio de Selección de una Subestación

1. Información previa

1.1. Grado de flexibilidad, confiabilidad y seguridad

1.2. Tipo de subestación

1.2.1. Generación

1.2.2. Transformación

1.2.3. Maniobra

1.3. Características configuraciones

1.4. Costos

1.5. Área disponible

1.6. Facilidad de mantenimiento, extensión y modulación

1.7. Simplicidad de control y protección

2. Aspectos de selección

2.1. Tipo de subestación

2.1.1. Subestación de Generación

2.1.1.1. Punto de conexión al sistema de una central generadora

2.1.2. Subestación de Maniobra

2.1.2.1. Interconecta sistemas o distribuye energía a subestaciones de transformación

2.1.3. Subestación de Transformación

2.1.3.1. Suministra energía a un sistema con nivel de tensión diferente

2.2. Descripción de configuraciones

2.2.1. Con barra de transferencia

2.2.1.1. Confiabilidad por falla o mantenimiento

2.2.2. Con doble barra

2.2.2.1. Flexibilidad y confiabilidad por falla

2.2.2.2. Con una de reserva, no hay flexibilidad y confiabilidad simultáneamente

2.2.2.3. Uso en subestaciones encapsuladas

2.2.3. Con conexión de interruptores

2.2.3.1. Confiabilidad y seguridad, no hay flexibilidad

2.2.4. Anillo

2.2.4.1. Forma modular para formar interruptor y medio

2.2.4.2. Uso en subestaciones encapsuladas

2.2.5. Interruptor y medio

2.2.5.1. Uso en subestaciones encapsuladas

2.2.6. Barra sencilla

2.2.6.1. No es confiable, ni flexible, ni segura

2.2.6.2. Uso en subestaciones pequeñas

2.2.7. Doble barra + by pass

2.2.7.1. Confiabilidad y flexibilidad pero no simúltaneamente

2.2.7.2. Uso en cualquier tipo de subestación

2.2.8. Doble barra + seccionador transferencia

2.2.8.1. Operación más simple que con 'by pass'

2.3. Rol de la subestación en el sistema

2.4. Efectuar desarrollo de una subestación

2.4.1. Prever área necesaria

2.4.2. Tipo de desarrollo modular

2.4.3. Configuración que se acomode a subestación

2.4.4. Diseñar estructuras en forma modular

2.4.5. Diseñar barras para capacidad definitiva

2.4.6. Diseño de control y protección se adapte a cualquier configuración

2.5. Mantenimiento factible

2.5.1. Efectivo sobre la seguridad del sistema

2.5.2. Facilidad para el mantenimiento

2.5.3. Área disponible

2.6. Costo

2.6.1. De equipos

2.6.2. Terreno

2.6.3. Obras complementarias

2.6.4. Marginal

3. Otros aspectos

3.1. Influencia Ambiental

3.2. Historia y tradición

4. Metodología de Selección

4.1. Determinar números de módulos o campos de selección

4.2. Identificar tipo y/o función principal de subestación

4.3. Establecer necesidad de flexibilidad, confiabilidad y seguridad

4.4. Determinar tipo de configuración

4.5. Evaluar costo y área requerida

4.6. Evaluar mantenimiento, tradición de compañía, contaminación, nuevas tendencias

4.7. Determinar estado de desarollo
