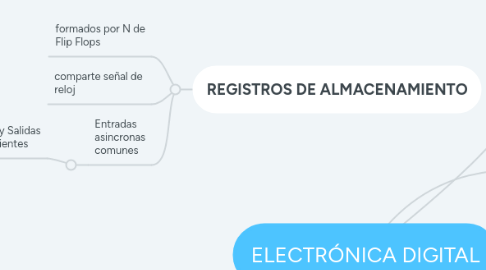

ELECTRÓNICA DIGITAL por Mind Map: ELECTRÓNICA DIGITAL

1. REGISTROS DE ALMACENAMIENTO

1.1. formados por N de Flip Flops

1.2. comparte señal de reloj

1.3. Entradas asincronas comunes

1.3.1. Entradas y Salidas independientes

2. REGISTROS

2.1. Es un bloque funcional que almacena o registra información binaria temporal

2.2. Se forman por conjuntos Flip Flops

3. REGISTRO DE DESPLAZAMIENTO

3.1. Están formados por Flip Flops

3.2. Entrada y Salida Serie

3.2.1. La información entra por una única entrada.

3.2.2. Su proceso es por medio de Flip Flops

3.3. Universal Bidireccional

3.3.1. Para un registro en paralelo se necesita

3.3.1.1. Un circuito lógico con dos entradas de señal diferente

3.3.1.2. Es necesario un multiplexor

4. CONTADORES

4.1. circuito secuencial que repite cada cierto numero de pulsos de reloj

4.2. los estados pueden ser Binario, Decimal o Especial.

4.3. Asíncrono Binario

4.3.1. Esta formado por N de Flip Flops, T o JK que funcionan como comunicación.

4.3.1.1. Existen diversos métodos para realizarlo

4.4. Asíncrono Decimal

4.4.1. Modulo N siendo N un numero entero

4.5. Asíncrono Binario

4.5.1. Todos sus Flip Flops estan conectados a la misma señal de reloj
