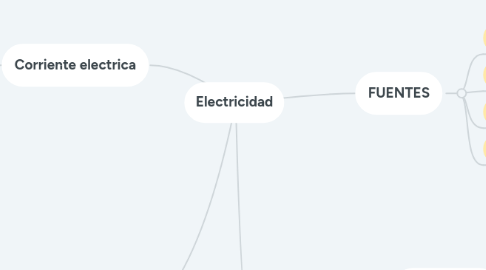

Electricidad por Mind Map: Electricidad

1. FUENTES

1.1. CENTRALES TERMOELÉCTRICAS

1.2. CENTRALES HIDRIELÉCTRICAS

1.3. CENTRALES EÓLICAS

1.4. CENTRALES FOTOVOLTAICAS

2. Magnitudes

2.1. LEY DE OHM

2.1.1. Establece una relación entre la intensidad de corriente que circula por un conductor y la tensión o el voltaje entre los terminales del mismo, esta relación se completa mediante un factor de proporcionalidad denominado resistencia eléctrica.

2.1.1.1. R= V/I

2.1.1.2. I= V/R

2.1.1.3. V=I X R

2.2. LEY DE WATT

2.2.1. Potencia entregada o absorbida por un circuito eléctrico se pude determinar por medio de la tensión que se le aplica y la corriente que atraviesa por el circuito.

2.2.1.1. ECUACIONES

2.2.1.1.1. V=P/I

2.2.1.1.2. I= P/V

2.2.1.1.3. P= I X V

3. Corriente electrica

3.1. 2 Tipos

3.1.1. Corriente alterna

3.1.1.1. Corriente eléctrica variable en la que las cargas eléctricas cambian el sentido del movimiento de manera periódica.

3.1.2. Corriente continua

3.1.2.1. Corriente de intensidad constante en la que el movimiento de las cargas siempre es en el mismo sentido.

4. CIRCUITOS

4.1. SIMPLE

4.1.1. UN RECEPTOR

4.2. SERIE

4.2.1. Se conectan varios receptores uno después del otro

4.3. PARALELO

4.3.1. uniendo terminales de principio a fin

4.4. MIXTO

4.4.1. Se combinan conexiones en serie y en paralelo
