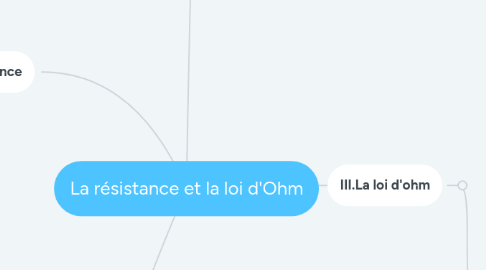

La résistance et la loi d'Ohm par Mind Map: La résistance et la loi d'Ohm

1. Petite biographie sur George Simon Ohm

1.1. Georg Simon Ohm, né le 16 mars 1789 à Erlangen en Allemagne et mort à 65 ans le 6 juillet 1854 à Munich, est un physicien allemand.

2. Mesures et expression

2.1. 1) Notation

2.1.1. Ohm a plusieur nom : Resistor,Conducteur ohmique.La valeur d'une résistance s'exprime en ohm. (Ώ) Elle se note de la façon suivante : R = 33 Ώ On la mesure avec un ohmmètre.

2.2. 2) Mesure

2.2.1. Utilisation de l'ohmmètre Il faut placer le curseur de l'appareil dans la zone (Ώ) sur le plus grand calibre. Ici 20 Mégaohms. (20 M) Il faut placer deux fils l'un sur la borne (COM) l'autre sur la borne (Ώ). Attention, on ne peut utiliser un ohmmètre que sur un dipôle isolé. (Hors de tout circuit.) Un ohmmètre n'a pas de sens de branchement. Il se branche directement aux bornes du dipôle dont on veut mesurer la résistance. Le calibre correspond à la valeur maximale que peut mesurer l'ohmmètre. On débute toujours la mesure en utilisant le plus grand calibre. Une fois la résistance connue, on choisit le calibre immédiatement supérieur à cette mesure. Attention aux unités : 1 kΏ = 1000 Ώ = 10 3 Ώ 1 MΏ = 1000000 Ώ = 10 6 Ώ

2.2.2. Schema d'un ohmmètre

3. II.Role de la resistance

3.1. Il y a trois façon de se servir d'une resistance

3.1.1. 1er solution

3.1.1.1. les résistance peuvent servir a chauffer comme dans les machine a lavé les service a rette etc...

3.1.2. 2em solution

3.1.2.1. Elles peuvent aussi servir a faire de l'énergie lumineuse comme les ampoules et autre .

3.1.3. 3em solution

3.1.3.1. Et pour finir elles peuvent se trouver sur les ligne a haute tension car elles sont extrêmement résistante

4. III.La loi d'ohm

4.1. On considère le circuit ci contre qui comporte : Un générateur de tension réglable et une résistance Un ampèremètre Un voltmètre L'ampèremètre mesure l'intensité du courant I qui traverse la résistance. Le voltmètre mesure la valeur de la tension UR aux bornes de la résistance. Pour tracer la caractéristique d'une résistance, on fait varier la tension du générateur. On place les valeurs de UR et I mesurées dans un tableau en précisant les unités :

4.1.1. UR (V) 1 2 3 4 5 6 7 8 I (A) 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 R = U(V) ÷ I(A) 100 100 100 100 100 100 100 100

4.1.1.1. On remarque qu'il s'agit d'un tableau de proportionnalité car le résultat de la division entre les nombres d'une même colonne est toujours le même.

4.1.1.1.1. La loi d'ohn : La tension aux bornes d'une résistance est proportionnelle à l'intensité du courant qui la traverse. Ce n'est pas le cas pour les autres dipôles.
