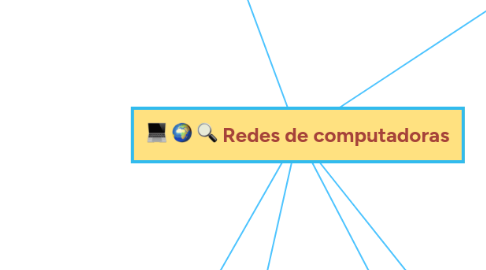

Redes de computadoras por Mind Map: Redes de computadoras

1. Tipos de redes

1.1. LAN( local area network)

1.1.1. El tamaño es restringido, 10 m a 1 km.

1.1.2. Velocidades de 10 a 1000 Mbp

1.1.3. Son redes de pequeña extensión, donde el usuario es el dueño de la red

1.2. MAN( metropolitan area network)

1.2.1. Son redes de mayor extensión, dan servicio a múltiples usuarios, se extiende dentro del área metropolitana.

1.3. CAN( Campus Area network)

1.3.1. Es una red de computadoras que conecta redes de área local a través de un área geográfica limitada, como un campus universitario, o una base militar.

1.4. WAN( wide area network)

1.4.1. Tienen gran extensión, dan servicio a múltiples usuarios, atraviesan incluso países.

1.4.2. Consisten en una colección de hosts ( máquinas) o LANs de hosts conectados por una subred.

1.5. VPN( Virtual Private network)

1.5.1. Conocidas como Internet

1.5.2. Son redes de gran extensión, donde se aprovechan los recursos de internet.

1.5.3. Utilizan medidas de seguridad para establecer conexiones privadas.

1.6. PAN( Personal area networks)

1.6.1. Comunicación entre distintos dispositivos cercanos al punto de acceso.

1.6.2. Estas redes son de pocos metros y para uso personal, así como fuera de ella.

2. Una red son dos o más computadoras con sus periféricos asociados conectadas por un medio de comunicación.

2.1. OBJETIVOS

2.1.1. Compartir recursos

2.1.2. Proveer confiabilidad

2.1.3. Reducción de costos

3. Clasificación de las redes

3.1. Tecnología de transmisión

3.1.1. Brodcast

3.1.1.1. Un solo canal de comunicación compartido por todas las máquinas. Un paquete mandado por alguna máquina es recibido por todas las otras.

3.1.2. Point-to-point

3.1.2.1. Muchas conexiones entre pares individuales de máquinas.

4. Elementos fundamentales de un red de computo

4.1. Una red esta compuesto de hardware, software y humanware:

4.1.1. Hardware

4.1.1.1. Estaciones de trabajo, servidores, tarjetas de interfaz de red, medio de transmisión y equipo de conectividad.

4.1.1.1.1. Estaciones de trabajo: Cada computadora conectada a la red conserva la capacidad de funcionar de manera independiente, realizado sus procesos.

4.1.1.1.2. Servidores: Son aquellas computadoras capaces de compartir sus recursos con otras.

4.1.1.1.3. Tarjetas de interfaz de red: Para comunicarse con el resto de la red, cada computadora debe de tener instalada una tarjeta de interfaz.

4.1.1.1.4. Medios de transmisión: Había medios guiados ( medios físicos) y medios no guiados( no son medios físicos).

4.1.1.1.5. Equipo de conectividad: Existen varios dispositivos que extienden la longitud de la red, donde cada uno tiene un propósito especifico.

4.1.2. Software

4.1.2.1. Sistema operativo de red, controladores y aplicaciones red.

4.1.2.1.1. Aplicaciones de red:Programas que se utilizan para gestionar los dispositivos y el sistema operativo de red que gestiona la red.

4.1.2.1.2. Sistema operativo de red: Deben tener procesos de manera remota.

4.1.2.1.3. Controladores de red: Se utilizan para gestionar los dispositivos y el sistema operativo de red que gestiona red.

4.1.3. Humanware

4.1.3.1. El factor humano que interviene en una red.

5. Topologías

5.1. Es la forma física de una red

5.1.1. Bus

5.1.1.1. Fácil control de flujo en la red.

5.1.1.2. Una estación difunde información a las demás.

5.1.1.3. Desventajas:

5.1.1.3.1. Como hay un solo canal, si este falla, falla toda la red.

5.1.1.3.2. Casi imposible aislar averías.

5.1.2. Anillo

5.1.2.1. Los datos fluyen en una sola dirección.

5.1.2.2. Cada estación recibe los datos y retransmite al siguiente equipo del anillo.

5.1.2.3. Desventajas:

5.1.2.3.1. Como están unidos, si falla un canal entre dos nodos, falla la red.

5.1.3. Estrella

5.1.3.1. Fácil de controlar y flujo de trafico sencillo.

5.1.3.2. Todo el flujo se encuentra en el nodo central.

5.1.3.3. El nodo central encamina el tráfico, localiza averías y las aísla fácilmente.

5.1.3.4. Todo el flujo se encuentra en el nodo central.

5.1.3.5. El nodo central encamina el tráfico, localiza averías y las aísla fácilmente.

5.1.3.6. Desventajas:

5.1.3.6.1. Hay saturaciones y problemas si se avería el nodo central.

5.1.4. Malla

5.1.4.1. Inmunidad a embotellamientos y averías.

5.1.4.2. Uso de trayectorias alternativas.

5.1.4.3. Desventajas:

5.1.4.3.1. Control y realización demasiado complejo.

5.1.5. Árbol

5.1.5.1. Es similar a la topología en estrella extendida, salvo en que no tiene un nodo central.

5.1.5.2. Desventajas:

5.1.5.2.1. Si se viene abajo el segmento principal todo el segmento se viene abajo.

5.1.5.2.2. Es más difícil la configuración.

6. Transmisión de datos

6.1. Se transmiten en paquetes.

6.1.1. Ancho de banda:

6.1.1.1. Es la máxima cantidad de datos que puede pasar por un camino de comunicación.

6.1.2. Protocolos

6.1.2.1. Conjunto de reglas, funciones de control, códigos de control y prendimientos que los dispositivos deben de satisfacer para transferir datos satisfactoriamente.

6.1.3. Dirección IP

6.1.3.1. Te la asigna tu proveedor de acceso a Internet.
