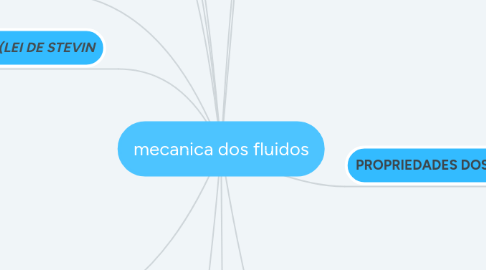

mecanica dos fluidos por Mind Map: mecanica dos fluidos

1. Pressão Atmosférica

1.1. É a pressão exercida pela atmosfera terrestre. tendo seu valor, atm=101325pa= 760mmHg= 10,33mca.

2. CONCEITO DE ESTÁTICA PARA FLUIDOS

2.1. Pode ser definida como fluido em repouso. Já que não há escoamento

3. FLUIDOS INCOMPREENSÍVEL (LEI DE STEVIN

3.1. Lei que relaciona a variação de pressão com a altura analisando e a densidade de um fluido incompressível

3.1.1. variação AP= pgh

4. Fluido não newtoniano

4.1. este fluido a tensão de cisalhamento é desconhecida

5. densidade absoluta(d)

5.1. Massa por unidade de volume(substancia puras e mistura). Unidade:(kg/m^3)

6. Fluido newtoniano

6.1. fluido em que a reação da tensão de cisalhamento é conhecida

7. Lei geral dos gases

7.1. Lei que rege gases em função do volume especifico.

7.1.1. P V =R T

8. Lei universal dos Gases

8.1. É a lei dos gases em função do volume e numero de mols.

8.1.1. P V =n R T

9. PRESSÃO HIDROSTÁTIICA

9.1. Hidrostática é a parte da física que estuda as forças exercidas por e sobre fluidos que estão em repouso.

9.1.1. pressão: A grandeza dada pela relação entre a intensidade da força que atua perpendicularmente e a área em que ela se distribui é denominada pressão (P).

9.1.2. Força a intensidade da resultante das forças distribuídas perpendicularmente em uma superfície de área A, (F)

9.1.3. P=F/A

9.1.3.1. UNIDADE SI

10. PRESSÃO

10.1. ISOTÉRMICA

10.1.1. Um gás sofre uma transformação isotérmica quando há a variação da sua pressão e do seu volume, com a temperatura sendo mantida constante.

10.1.1.1. P1 x V1=P2 V2

10.1.1.2. A pressão aumenta em relação a temperatura

10.1.2. Lei de Boyle

10.2. ISEVOLUMETRICA

10.2.1. A pressão é mantida constante e o volume ocupado pelo gás varia proporcionalmente à sua temperatura absoluta.

10.2.1.1. A pressão sobe em relação a temperatura

10.2.1.2. P1V1=P2V2 T1 T2

10.2.2. Lei de Gay Luddae

10.2.2.1. Tanto a pressão quando a temperatura aumenta

10.3. ISOBARICO(VACUO)

10.3.1. A pressão é mantida constante e o volume ocupado pelo gás varia proporcionalmente à sua temperatura absoluta.

10.3.1.1. V1 = V2 T1 T2

10.3.2. Tanto o volume quando a temperatura aumenta

10.3.3. Lei de Charles

11. PROPRIEDADES DOS FLUIDOS

11.1. massa espécifica (μ)

11.1.1. massa (M)

11.1.1.1. quilograma(Kg)

11.1.2. volume(V)

11.1.2.1. metros cubicos(m^3)

11.1.3. Formula : μ=m V

11.1.3.1. Unidade (SI):kg/m^3

11.2. peso especifico(ɣ )

11.2.1. É definido como o peso por unidade de volume.

11.2.2. peso em newton(P)

11.2.2.1. volume em m^2 (V)

11.2.3. ɣ=P/V

11.2.3.1. UNIDADE SI: No SI a unidade é: N/m3.

11.3. viscosidade dinâmica ou absoluta(μ)

11.3.1. É dada em termos de força requerida para mover uma unidade de área a uma unidade de distância.

11.3.1.1. tensao de cissalhamento (T)

11.3.1.1.1. gradiente de velocidade (dv/dy)

11.3.2. μ=T/(dv/dy)

11.3.2.1. Unidade=é dada geralmente em Pa s, P (Poise), cP, lb/Fts

11.4. tensão de cissalhamento (T)

11.4.1. é a tensão realizada por uma força tangencial na área analisada. (Pa)

11.4.2. força(F) em Newton

11.4.2.1. área (A) metros quadrado(m^2)

11.4.3. T=F/A

11.5. viscosidade cinématica (V)

11.5.1. viscosisade dinamica M

11.5.1.1. massa especifica P (m^2)

11.5.2. relação de viscosidade

11.5.2.1. UNIDADE SI: m^2/s

11.6. Princípios da aderência

11.6.1. É o principio que afirma que os fluidos se relaciona com o recipiente em que encontra,assuma a mesma forma do mesmo.

12. densidade relativa (dr)

12.1. Relação do fluido estudada com um fluido base, com a água.(admensional)

12.1.1. dr =massa especifica 1000
