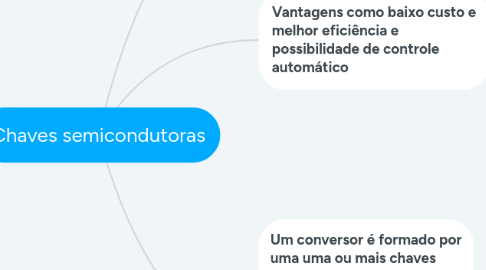

Chaves semicondutoras

1. Um conversor é formado por uma uma ou mais chaves conectadas a fonte para se produzir uma saída desejada para o circuito.

1.1. São divididos em: *Retificadores não controlados, * Retificadores controlados, * Choppers DC, *Inversores, * Controladores de Tensão AC, * Chaves Estáticas.

1.1.1. Retificadores não controlados levam uma tensão mono ou trifásica a uma tensão DC com o auxílio de diodos.

1.1.2. Retificadores controlados levam uma tensão mono ou trifásica a uma tensão DC ajustável com o uso de SCRs.

1.1.3. Choppers convertem tensões DC fixas em tensões DC ajustáveis.

1.1.4. Inversores convertem uma tensão DC em tensões AC com ajustáveis ou fixas com frequências ajustáveis ou fixas.

1.1.5. Controladores de Tensão AC convertem um tensão AC de valor e frequência fixos em outra AC de valor e frequência ajustáveis.

1.1.6. Chaves Estáticas funcionam como chaves on/off em AC ou DC substituindo chaves mecânicas ou eletromagnéticas

2. Vantagens como baixo custo e melhor eficiência e possibilidade de controle automático

3. Pode ser tratada como ideal ou real

3.1. Na ideal não existe perdas por dissipação na chave, sendo então a potência dissipada nela de 0 w, tendo então corrente máxima quando a chave está fechada e tensão máxima quando está aberta, com tempo de transição nulo.

3.2. A chave dissipará potência na condução, na não condução e no momento de chaveamento.

3.2.1. A perda total da chave real é a soma das perdas nessas três situações.
