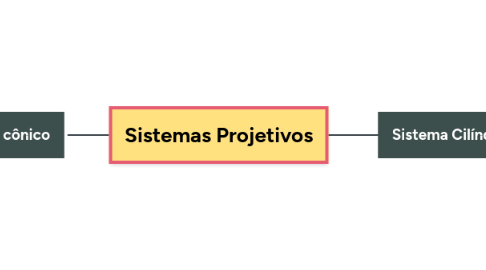

Sistemas Projetivos por Mind Map: Sistemas Projetivos

1. Sistema cônico

1.1. Perspectiva Cônica

1.1.1. Cônico

1.1.1.1. Pólo Próprio

1.1.1.2. Observado em distância finita

1.1.1.3. Raios visuais formam uma superfície cônica

1.1.1.4. É como a figura é vista por nossos olhos

2. Sistema Cilíndrico

2.1. Sistema Cilíndrico Oblíquo

2.1.1. Perspectiva Cavaleira

2.1.1.1. Uma face paralela ao plano de projeção com tamanho real

2.1.1.2. Outras faces com distorções

2.1.1.3. Usa-se ângulos

2.1.1.4. Representar objetos de pequenas dimensões

2.2. Sistema Cilíndrico Ortogonal

2.2.1. Desenho isométrico

2.2.1.1. vizualizar todas as dimensões

2.2.1.2. representar a figura como ela é na realidade

2.2.1.3. Linhas paralelas entre si

2.2.2. Vista ortográfica

2.2.2.1. Faces representadas nos 3 planos

2.2.2.2. Os três planos perpendiculares entre si

2.2.2.3. Compreender adicionando mais planos
