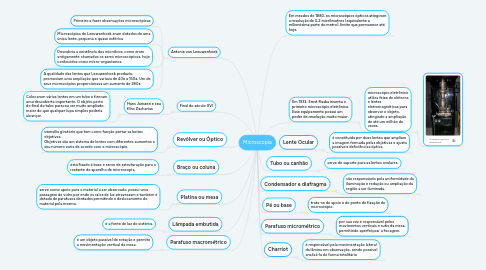

Microscopia por Mind Map: Microscopia

1. Lente Ocular

1.1. é constituída por duas lentes que ampliam a imagem formada pelas objetivas e ajusta possíveis deficiências óptica

2. Final do século XVI

2.1. Hans Janssen e seu filho Zacharias

2.1.1. Colocaram várias lentes em um tubo e fizeram uma descoberta importante. O objeto perto do final do tubo pareceu ser muito ampliado, maior do que qualquer lupa simples poderia alcançar.

3. Antonie van Leeuwenhoek

3.1. Primeiro a fazer observações microscópicas

3.2. Microscópios de Leeuwenhoek eram dotados de uma única lente, pequena e quase esférica

3.3. Descobriu a existência dos micróbios, como eram antigamente chamados os seres microscópicos, hoje conhecidos como micro-organismos.

3.4. A qualidade das lentes que Leeuwenhoek produziu, promoviam uma ampliação que variava de 40x a 160x. Um de seus microscópios proporcionava um aumento de 280x.

4. Em meados de 1880, os microscópios ópticos atingiram a resolução de 0,2 micrômetros (equivalente a milionésima parte do metro), limite que permanece até hoje.

5. Em 1933, Ernst Ruska inventa o primeiro microscópio eletrônico. Esse equipamento possui um poder de resolução muito maior.

5.1. microscópio eletrônico utiliza feixe de elétrons e lentes eletromagnéticas para observar o objeto, atingindo a ampliação de até um milhão de vezes.

5.1.1. Primeiro Microsc. Eletrônico

6. Tubo ou canhão

6.1. serve de suporte para as lentes oculares.

7. Revólver ou Óptico

7.1. utensílio giratório que tem como função portar as lentes objetivas. Objetivas são um sistema de lentes com diferentes aumentos e seu número varia de acordo com o microscópio.

8. Braço ou coluna

8.1. está fixado à base e serve de estruturação para o restante do aparelho de microscopia.

9. Platina ou mesa

9.1. serve como apoio para o material a ser observado, possui uma passagem de vidro por onde os raios de luz atravessam e também é dotada de parafusos dentados permitindo o deslocamento do material pela mesma.

10. Condensador e diafragma

10.1. são responsáveis pela uniformidade da iluminação e redução ou ampliação da região a ser iluminada.

11. Lâmpada embutida

11.1. é a fonte de luz do sistema.

12. Pé ou base

12.1. trata-se do apoio e do ponto de fixação do microscópio.

13. Parafuso macrométrico

13.1. é um objeto passível de rotação e permite a movimentação vertical da mesa.

14. Parafuso micrométrico

14.1. por sua vez é responsável pelos movimentos verticais e sutis da mesa, permitindo aperfeiçoar a focagem.

15. Charriot

15.1. é responsável pela movimentação lateral da lâmina em observação, sendo possível analisá-la de forma totalitária
