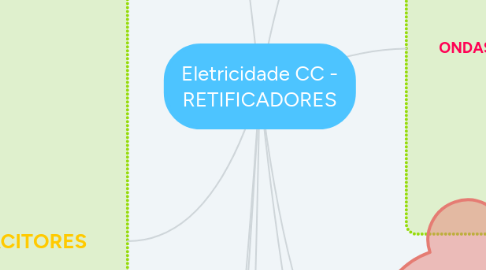

Eletricidade CC - RETIFICADORES por Mind Map: Eletricidade CC - RETIFICADORES

1. SIMULAÇÃO

1.1. SOFTWARES

1.1.1. ONLINE

1.1.1.1. FALSTAD

1.1.2. OFFLINE

1.1.2.1. CIRCUITMAKER

2. ONDAS

2.1. AMPLITUDE

2.1.1. PICO A PICO

2.1.2. PICO

2.1.3. RMS

2.1.4. MÉDIO

2.2. PICOS

2.2.1. POSITIVOS

2.2.2. NEGATIVO

2.3. TIPOS

2.3.1. QUADRADA

2.3.2. TRIANGULAR

2.3.3. SENOIDAL

2.3.4. FORMATO ALEATÓRIO

3. DIODOS

3.1. POLARIDADE

3.1.1. ANODO

3.1.2. CATODO

3.2. SATURAÇÃO

3.2.1. CORRENTE MÁXIMA

3.2.2. CONDUTIBILIDADE

3.3. TIPOS

3.3.1. DE SINAL

3.3.2. DE POTÊNCIA

3.3.3. DE USO GERAL

3.3.4. RETIFICADORES

3.3.5. EMISOR DE LUZ

3.4. CARACTERISTICAS

3.4.1. CORRENTE MÁXIMA DIRETA

3.4.2. TENSÃO DE RUPTURA

3.4.2.1. VRRM = Tensão de pico inverso repetitivo;

3.4.2.2. VRWM = Tensão de pico inverso de trabalho;

3.4.2.3. VR = Tensão de bloqueio CC.

3.4.3. QUEDA DE TENSÃO DIRETA

3.4.4. CORRENTE REVERSA MÁXIMA (IR)

4. CAPACITORES

4.1. CARGA

4.1.1. CURVA DE CARGA

4.2. DESCARGA

4.2.1. CURVA DE DESCARGA

4.3. LIGAÇÃO

4.3.1. SÉRIE

4.3.2. PARALELO

4.4. ARMAZENAMENTO DE CARGA

4.4.1. FORNECIMENTO DE CARGA

4.4.2. LIMITE DE CARGA

4.4.3. LIMITE DE DESCARGA

4.5. COMPONENTE DIELÉTRICA

4.5.1. SOLUÇÃO QUIMICA

4.5.2. VÁCUO

4.5.3. PAPEL

4.5.4. ÓLEO

4.5.5. BORRACHA

4.6. TIPOS

4.6.1. ELETROLÍTICO

4.6.2. POLIÉSTER

4.6.3. CERÂMICO

4.6.4. TÂNTALO

4.6.5. MICA

4.6.6. SMD

4.6.7. VARIÁVEL

4.6.8. ÓLEO E PAPEL

5. GRANDEZAS

5.1. CORRENTE

5.1.1. AMPER

5.2. TENSÃO

5.2.1. VOLT

5.3. CAPACITÂNCIA

5.3.1. FARAYDAY

5.4. RESISTÊNCIA

5.4.1. OHM

6. RESISTORES

6.1. TIPOS

6.1.1. FILME CARBONO

6.1.2. FILME DE METAL COM CUMBO

6.1.3. FOTORESISTORES

6.1.4. TERMORESISTORES

6.2. LIGAÇÃO

6.2.1. SÉRIE

6.2.2. PARALELO

6.3. FUNÇÕES

6.3.1. DISSIPAR ENERGIA

6.3.2. CONTROLAR CARGA E DESCARGA DO CAPACITOR

7. EQUIPAMENTOS DE MEDIÇÃO

7.1. MULTIMETROS

7.1.1. MEDIÇÃO DE TENSÃO

7.1.2. MEDIÇÃO DE CORRENTE

7.1.3. MEDIÇÃO POTÊNCIA

7.1.4. MEDIÇÃO DE CAPACITÂNCIA

7.2. OSCILOSCÓPIO

7.2.1. MEDIÇÃO DE ONDA

7.3. OHMIMETRO

7.3.1. RESISTÊNCIA

8. FONTE DE TENSÃO

8.1. ALTENARDAS

8.1.1. GERADOR ONDA

8.2. CONTINUA

8.2.1. FONTE CORRENTE CONTINUA

9. TRANSFORMADOR

9.1. COMPONENTES

9.1.1. NÚCLEO

9.1.2. BOBINAS

9.2. FUNÇÃO

9.2.1. TRANSFORMAR CA EM CC

9.2.2. ELEVAR E BAIXAR A TENSÃO

9.3. Tipos

9.3.1. CORRENTE

9.3.2. POTÊNCIA

9.3.3. DISTRIBUIÇÃO

9.3.4. FORÇA

9.3.5. ABAIXADOR E ELEVADOR DE TENSÃO
