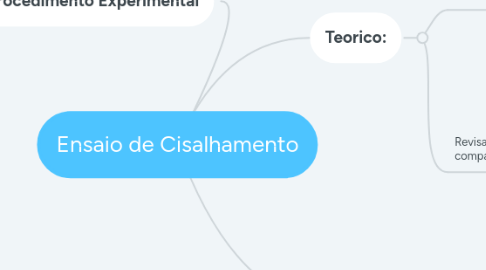

Ensaio de Cisalhamento por Mind Map: Ensaio de Cisalhamento

1. Teorico:

1.1. Lei de hooke para o cisalhamento:

1.1.1. τ = G*γ

1.1.1.1. Onde τ é a tensão cisalhante (newton/metro), G módulo de elasticidade transversal ou módulo de Coloumb e γ o angulo de distorção (adimensional)

1.1.2. G = E / 2*(1 + v)

1.1.2.1. Onnde E é o módulo de elasticidade e v o coeficiente de poisso

1.1.3. Ao longo da seção transversal, tem se a formula mais geral:

1.1.3.1. τ = V * Q / I*t

1.1.3.1.1. Onde V é a tensão cisalhante, I o momento de inércia do eixo da seção, t o comprimento e Q parece ser uma espécie de mini integral da área A' pelo comprimento ÿ.

1.2. Revisar: regressão linear e formas de comparar erros

1.2.1. Erro (em %) = |G(do ansys) -G(teórico)|*100/G(teórico

1.2.2. tg(γ) = Δl / l inicial

2. Procedimento Experimental

2.1. Equipamentos usados:

2.1.1. Pesos de 20, 10 e 30 newtons

2.1.2. Relógio Comparador

2.2. Coleta de dados:

2.2.1. Número de divisões e o peso utilizado

2.2.2. O equipamento de prova consiste num sistema simples no qual se insere o relógio e os pesos em um material retangular de metal com partes de borracha, os pesos causam uma deformação cisalhante em relação a parede, que permitem calcular e estimar a tensão.

2.3. É preciso verificar a lei de hooke para o cisalhamento e determinar o módulo de elasticidade transversal (G)

3. Análise dos Resultados

3.1. Observar a simulação do ansys

3.1.1. Tensão máxima em vermelho se concentra na extremidade fixada, tensão azul na extremidade tensionada em valor negativo

3.2. Gráfico já plotado e a regressão linear fora feita nos slides

3.2.1. G encontrado em torno de 0,6 MPa
