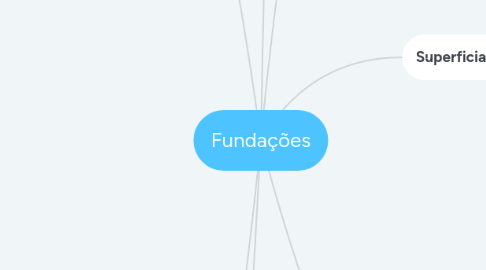

Fundações por Mind Map: Fundações

1. Definições

1.1. Recalque

1.1.1. Movimento Vertical descendente

1.2. Recalque Diferencial

1.2.1. Diferença entre dois recalques

1.3. Cota de Arrasamento

1.3.1. Cota do topo da estaca ou tubulão

1.4. Nega

1.4.1. Parcela de penetração permanente

1.5. Repique

1.5.1. Parcela Elástica da penetração

2. Superficiais

2.1. Sapata

2.1.1. Elementos de concreto Armado

2.1.2. Trabalha a flexão

2.1.3. Tração absorvida pela Armadura

2.1.4. Solos com boa capacidade de suporte

2.1.5. Escavação Manual ou Mecanizada (30 cm)

2.1.6. Lastro de Concreto magro

2.2. Blocos

2.2.1. Concreto ou pedras

2.2.2. Não tem Armadura

2.3. Radier

2.3.1. Elemento Comum Dotado de Rigidez

2.3.2. >70% das cargas da Estrutura

2.4. Sapata Associada

2.4.1. > que dois pilares não alinhados

2.4.2. < 70% das cargas

2.5. Vigas de Fundação

2.5.1. Comum a vários pilares alinhados

2.6. Sapata Corrida

2.6.1. Carga linear ou > 3 pilares alinhados

2.6.2. - que 70% das cargas

2.7. Viga Alavanca

2.7.1. Recebe carga e transmite centrado as fundações

2.7.2. Dimensionamento 50% de redução

3. Profundas

3.1. Transmissão

3.1.1. Base (ponta)

3.1.2. Lateral (fuste)

3.1.3. Combinação

3.2. Apoio

3.2.1. 8 x menor dimensão

3.2.2. Mínimo de 3 m (profun.)

3.3. Lastro concreto magro apoio coroamento

3.4. Tipo

3.4.1. Estacas

3.4.1.1. Não há trabalho manual em profundidade

3.4.2. Tubulões

3.4.2.1. Há trabalho manual em profundidade

4. Estacas

4.1. Moldadas In loco

4.1.1. Raiz

4.1.1.1. Armada (argamassa cimento e areia)

4.1.1.2. Perfuração rotativa e rotopercussiva (reves)

4.1.1.3. Vedado uso de lama (lavada h20)

4.1.1.4. Executada em solo resistente e c matacão

4.1.2. Microestaca

4.1.2.1. Armada (tubo manchete ou gaiola)

4.1.2.2. Injetada calda de cimento ou argamassa

4.1.2.3. Perfuração rotativa ou rotopercussiva

4.1.2.4. Matacão ou rocha

4.1.3. Broca

4.1.3.1. Pequenas construções

4.1.3.2. Perfuração com trado Manual

4.1.3.3. Acima do lençol

4.1.3.4. Em geral não são armadas

4.1.3.5. Mínimo de 3 m de comprimento

4.1.4. Strauss

4.1.4.1. Escavação por piteira

4.1.4.2. Revestimento roscável

4.1.4.3. Retira revestimento apiloando Concreto

4.1.4.4. Limitação do Lençol freatico

4.1.4.5. Não deve ser executada em Argila mole

4.1.4.6. Provoca pouca vibração

4.1.4.7. Pode ser armada ou não

4.1.4.8. Armadura introduzida antes de concretar

4.1.5. Franki

4.1.5.1. Perfuração por cravação de bucha seca

4.1.5.2. Base alargada e Integralmente Armada

4.1.5.3. Produz muita Vibração por Utilizar pilão

4.1.5.3.1. Minimizar efeitos

4.1.5.4. Não usar em matacão e Argila Mole

4.1.6. Hélice Monitorada

4.1.6.1. Escavada por trado Helicoidal contínuo

4.1.6.2. Há retirada de material

4.1.6.3. Concretado de baixo pra cima pelo trado

4.1.6.4. Armadura introduzida após concretagem

4.1.6.5. Não causa vibração, alta produtividade

4.1.6.6. Problemas com dimensão da maquina

4.1.6.7. Problemas com Matacão

4.1.7. Hélice de Deslocamento

4.1.7.1. Trado especial Dotado de aletas

4.1.7.2. Não há retirada de Material

4.1.7.3. Armadura introduzida após concretagem

4.1.8. Escavada com Fluido

4.1.8.1. Lama para estabilizar paredes

4.1.8.2. Estaca barrete ou seção composta

4.1.8.3. Mureta guia para escavação (1m)

4.1.8.4. Concretagem submersa

4.1.8.5. Executada acima do Lençol

4.1.8.6. Armadura Antes da concretagem

4.1.8.7. Fluido reaproveitado

5. Estacas

5.1. Pré moldadas

5.1.1. Especificações

5.1.1.1. Cravadas por golpe de Martelo

5.1.1.2. Pode ser por vibração

5.1.1.3. Cuidado com a espessura da argila mole

5.1.2. Madeira

5.1.2.1. Obras de Menor porte ou temporárias

5.1.2.2. Devem ser protegidas se permanentes

5.1.2.3. Acima do lençol sempre

5.1.2.4. Evitar terreno com matacão

5.1.3. Metálica

5.1.3.1. Timo mais oneroso

5.1.3.2. Devem resistir a corrosão

5.1.3.3. Deve ter espessura de sacrificio

5.1.3.4. Dispensam tratamento especial com ES^

5.1.3.5. Pouca vibração por absorver maior parte

5.1.3.6. Elimina o uso de vigas de equilibrio

5.1.3.7. Cravação por prensagem ou vibração

5.1.3.8. Vedado Uso de Prolonga, Exceto justificado e até 2,5 m

5.1.3.9. Tensão de cravação < tensão esc aço

5.1.4. Concreto

5.1.4.1. Cravação por percussão ou prensagem

5.1.4.2. Martelo ^Pesado <peso >eficiencia

5.1.4.3. Terreno Sem Matacão

5.1.4.4. Não pode reaproveitar pedaços

5.1.5. Mega

5.1.5.1. Introduzida por macaco Hidráulico

5.1.5.2. Geralmente utilizada para reforço

6. Tubulões

6.1. Especificações

6.1.1. Trabalho Manual em Profundidade

6.1.2. Carga é transmitida pela base

6.2. Céu Aberto

6.2.1. Empregado acima do Lençol

6.2.2. Escavação Manual ou por perfuratriz

6.2.3. Observar a capacidade do solo da base

6.2.4. Armado

6.2.5. Concretagem imediata após escavação

6.3. Ar Comprimido

6.3.1. Executado abaixo do lençol

6.3.2. Auxílio de Revestimento

6.3.3. O Ar não deixa a água entrar

6.3.4. Equipamento Pneumático

6.3.5. Armado

6.3.6. Concreto lançado pelo cachimbo

6.3.7. Pode ser revestido por concreto ou aço

6.3.8. Revestimento pode ter função estrutural

7. Outras considerações

7.1. Deve-se ter cuidado com a cota de arrasamento para ligar ao bloco de coroamento

7.2. Não se considera o efeito favorável de subpressão no dimensionamento

7.3. Solos colapsáveis: Alta porosidade, rompe por encharcamento.

7.4. Solo Expansivo: Aumenta o volume com ao aumento da umidade

7.5. Atrito positivo: Recalque da estrutura maior que o do terreno.
