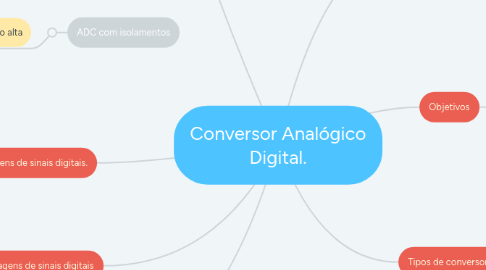

Conversor Analógico Digital. por Mind Map: Conversor Analógico Digital.

1. Objetivos

1.1. Traduzir e converter sinais.

1.1.1. Implementar um conversor analógico-digital de alta resolução, porém com baixo consumo de potência

1.1.1.1. Transformar um sinal analógico, contínuo no tempo, num sinal amostrado, discreto no tempo, quantizado dentro de um número finito de valores inteiros, determinado pela resolução característica do conversor em bits (8, 10, 12, 16 etc).

2. ADC com isolamentos

2.1. Precisão muito alta

2.1.1. Uso industriais

2.1.1.1. Evita ruído do ambiente

3. Vantagens de sinais digitais.

3.1. O fato de serem fisicamente pequenos agrega.

3.1.1. Possui melhor estabilidade e pode funcionar também em outros dispositivos como: celular, tablet e notebook

3.1.1.1. A conservação da qualidade do sinal

3.1.1.1.1. É mais fácil de processar.

4. Tipos de ADC

4.1. Flash

4.1.1. Bem rápido

4.1.1.1. 12 Bits

5. Pipeline

5.1. Muito rápido

5.1.1. 16 Bits

6. SAR

6.1. Boa relação velocidade/resolução

6.1.1. 18 Bits

7. Delta-sigma (ΔΣ)

7.1. Alto desempenho dinâmico, proteção anti-aliasing inerente

7.1.1. 32 Bits

8. Desvantagens de sinais digitais.

8.1. Baixa velocidade de conversão

8.1.1. A velocidade do processador é limitada

9. Consistência ADC

9.1. O conversor digital-analógico converte uma palavra digital em um sinal analógico sob a forma de uma tensão ou corrente de saída, são formados por elementos passivos, fontes de referência, chaves e AMPOPs

9.1.1. O processo de conversão A/D é mais complicado e mais demorado do que o processo de conversão D/A, havendo uma grande variedade de métodos para realizar tal conversão.

10. Tipos de conversores

10.1. Conversor em Rampa

10.1.1. Conversor de Aproximação Sucessiva

10.1.1.1. Paralelo ou flash

11. Desvantagens de sinais digitais

11.1. Baixa velocidade de conversão

11.1.1. A velocidade do processador é limitada
