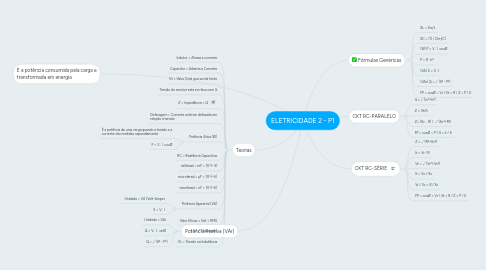

ELETRICIDADE 2 - P1 por Mind Map: ELETRICIDADE 2 - P1

1. Potência Reativa (VAr)

1.1. Unidade = VAr

1.2. Q = V . I . sinØ

1.3. Q = √(S² - P²)

2. É a potência consumida pela carga e transformada em energia

3. CKT RC-PARALELO

3.1. It = √(Ic²+Ir²)

3.2. Z = Vt/It

3.3. Z= (Xc . R) / √(Xc²+R²)

3.4. FP = cosØ = P / S = Ir / It

4. Teorias

4.1. Indutor = Atrasa a corrente

4.2. Capacitor = Adianta a Corrente

4.3. Vt = Valor Total que sai da fonte

4.4. Tensão do resistor esta em fase com It

4.5. Z = Impedância = Ω

4.6. Defasagem = Corrente está em defasada em relação a tensão

4.7. Potência Ativa (W)

4.7.1. É a potência de uma carga quando a tensão e a corrente são medidas separadamente.

4.7.2. P = V . I .cosØ

4.8. RC = Reatância Capacitiva

4.9. milifarad = mF = 10^(–3)

4.10. microfarad = µF = 10^(–6)

4.11. nanofarad = nF = 10^(–6)

4.12. Potência Aparente (VA)

4.12.1. Unidade = VA (Volt-Amper

4.12.2. S = V . I

4.13. Valor Eficaz = Vef = RMS

4.14. ƒ = 1 / T (período)

4.15. VL = Tensão na Indutância

5. Fórmulas Genéricas

5.1. XL = 2πƒL

5.2. XC = (1) / (2πƒC)

5.3. (W) P = V . I .cosØ

5.4. P = R . Ir²

5.5. (VA) S = V . I

5.6. (VAr) Q = √(S² - P²)

5.7. FP = cosØ = Vr / Vt = R / Z = P / S

6. CKT RC-SÉRIE

6.1. Z = √(R²+Xc²)

6.2. It = Vr / R

6.3. Vt = √(Vr²+Vc²)

6.4. It = Vc / Xc

6.5. Vr / Vc = R / Xc

6.6. FP = cosØ = Vr / Vt = R / Z = P / S
