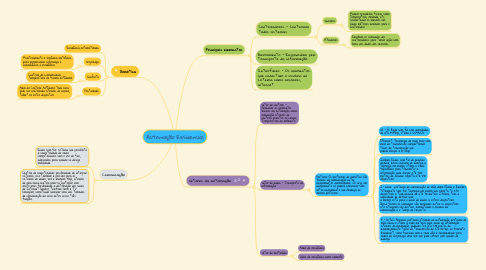

Automação Residencial por Mind Map: Automação Residencial

1. Principais elementos

1.1. Controladores - Controlam todos sistemas

1.1.1. Sensores

1.1.1.1. Medem grandezas físicas como temperatura, umidade, etc. Convertendo os mesmos em sinais elétricos enviados para o Controlador

1.1.2. Atuadores

1.1.2.1. Recebem os comandos dos controladores para tomar ação com base nos dados dos sensores

1.2. Barramento - Responsável pelo transporte da informação

1.3. Interfaces - Os elementos que conectam o usuário ao sistema como celulares, internet

2. Domótica

2.1. Residência automatizada

2.2. Segurança

2.2.1. Monitoramento e vigilância eletrônica para proporcionar segurança e conveniência à residência

2.3. Conforto

2.3.1. Controle da Luminosidade, temperatura de forma autônoma

2.4. Praticidade

2.4.1. Além do Controle Autônomo toda casa pode ser controlada através do celular, tablet ou outro dispositivo

3. Setores da automação

3.1. Setor de controle - Gerenciar os elementos básicos da automação como: iluminação através de controle remotos ou celular, Temperatura do ambiente

3.2. Setor de dados - Transporte da informação

3.2.1. Protoclos Os protocolos de domótica são formas de comunicação entre equipamentos normalizadas. Ou seja, um equipamento só poderá comunicar com outro equipamento que obedeça ao mesmo protocolo:

3.2.1.1. Wi - fi: Rede sem fio com velocidades de até 54Mbps, utiliza o CSMA/CA

3.2.1.2. Ethernet: Tecnologia de rede local com meio de transmissão compartilhado taxas de transmissão que podem chegar a 10 Gbps

3.2.1.3. Ziigbee: Redes sem fio de pequeno alcance, baixo consumo de energia e topologia em malha, utiliza a rádio frequência para transmitir a informação pode chegar até 400 metros de alcance suporta até 250 dispositivos

3.2.1.4. Z- wave: protocolo de comunicação de mão dupla (Envia e Recebe) totalmente sem fio! Topologia em malha que suporta té 232 dispositivos e tem alcance de até 30 metros Z-Wave, tem a capacidade de definir qual a melhor rota para o envio de dados a outros dispositivos. Dessa forma os comandos são replicados entre os dispositivos até atingirem seu destino, aumentando o alcance da comunicação e o tempo de resposta

3.2.1.5. X - 10 PLC: Primeiro protocolo utilizado na automação, protocolo de mão única e utiliza a rede elétrica para envio de informação através da modulação, podendo ter até 256 pontos de endereçamento taxas de transmissão de até 60 bps no formato broadcast, como funciona com a rede não é recomendado para redes de segurança uma vez que pode sofrer com quedas de energa

3.3. Setor de multimídia

3.3.1. Aúdio da residência

3.3.2. Vídeo da residência como camerâs

4. Comunicação

4.1. Redes sem fio: Sistema que possibilita a conectividade de redes computacionais sem o uso de fios, adequadas para quando se deseja mobilidade

4.2. Central de conectividade: possibilidade de integrar sistemas, isso também é possível para os sistemas de dados, voz e imagem. Hoje, através de uma única central pode-se controlar com muito mais flexibilidade a distribuição dos sinais de Internet (dados), telefone (voz) e TV (imagem), comutando qualquer uma das tomadas de comunicação da casa entre essas três funções.
