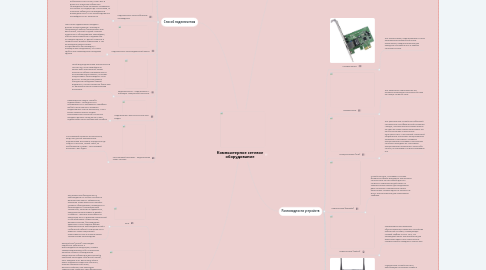

Компьютерное сетевое оборудование создатель Mind Map: Компьютерное сетевое оборудование

1. Принцип действия

1.1. Модем ("модулятор-демодулятор") - это устройство, которое позволяет преобразовывать информацию из/в цифрового вида в/из аналоговые сигналы и передавать ее по каналам связи - медным проводам, оптике, радио и т.д.

1.2. Коммутатор (Switch или HUB) - позволяет передавать сетевые пакеты информации между устройствами, которые включены в него напрямую, как правило специальным медным кабелем обычно на небольшом (не более нескольких десятков метров) расстоянии от коммутатора.

2. Способ подключения

2.1. Подключение через Dial-Up модем.

2.1.1. Это самый старый, но всё ещё широко используемый способ подключения. Модемное (dial-up) подключение сейчас используется только там, где есть операторы абонентской телефонной связи, предоставляющие услуги dial-up подключения, и нет других способов подключения. Для подключения этим способом необходимо наличие dial-up модема и стационарного телефона.

2.2. Подключение через ADSL модем

2.2.1. Это более современный способ подключения к интернету. Тут также как и при Dial-Up подключении, необходимо наличие модема, правда уже цифрового ADSL (Asymmetric Digital Subscriber Line), и стационарного телефона. Кроме того, на вашем компьютере должна быть установлена стевая карта.

2.3. Подключение через мобильный телефон

2.3.1. В связи с быстрым развитием сотовой связи, почти у каждого человека имеется сотовый телефон, поэтому именно этот способ подключения становится всё более популярным. Для подключения этим способом к интернету необходимо наличие мобильного телефона с поддержкой GPRS или EDG протоколов (любой современный, не старше 2х-3х лет, мобильный телефон поддерживает эти протоколы) и средства связи с компьютером - USB кабель, Bluetooth, инфракрасный порт.

2.4. Подключение через кабельное телевидение

2.4.1. При данном подключении так же используются специальные кабельные модемы. Этот способ может быть интересен в том случае, если у Вас в доме есть оператор кабельного телевидения (если на Вашем телевизоре настроено от тридцати до ста каналов, то оператор кабельного телевидения в вашем доме есть) и нет непосредственно провайдера услуг интернета.

2.5. Подключение через выделенный канал

2.5.1. При таком подключении передача данных осуществляется с помощью специального кабеля (оптоволокно или витая пара), который с одной стороны подключен к оборудованию провайдера, обычно расположенное в подвале или на чердаке здания, а с другой стороны в сетевую карту вашего компьютера. А так же передача данных может осуществляться беспроводно, с помощью WiFi соединения, что очень удобно при перемещении в пределах здания.

2.6. Радиоинтернет - подключение с помощью специальной антенны

2.6.1. Такой вид подключения используется в том случае, если провайдер по каким-либо причинам не может протянуть кабель в желаемое место использования интернета, но может предоставить беспроводную точку доступа. Точка доступа должна находиться в пределах прямой видимости, на расстоянии не более 5км от желаемого места использования интернета.

2.7. Подключение через CDMA или GSM модем

2.7.1. Приемущество такого способа подключения - мобильность и независимость от мобильного телефона. Любой CDMA или GSM оператор предоставляет услуги интернета, у него же Вы сможете купить модем. Характеристики скорости и качества передачи данных такие же как и при подключении через мобильный телефон.

2.8. Спутниковый интернет - подключение через спутник

2.8.1. Спутниковый интернет используется, когда нет другой альтернативы подключения. Вы можете находиться где угодно: в пустыне, глухой тайге, на необитаемом острове - спутниковый интернет у вас будет!

3. Крупные производители

3.1. Asus

3.1.1. Под известным брендом ASUS производятся не только ноутбуки и материнские платы. Тайваньская компания также выпускает линейку сетевого оборудования, проводного и беспроводного. Инновационные технологии, качество и надежность, продуманная эргономика и дизайн устройств - причина популярности продукции ASUS и доверия покупателей к торговой марке. Коммутаторы, маршрутизаторы, беспроводные адаптеры и ADSL модемы фирмы характеризуются производительной и стабильной работой. Компания ASUS известна также социальной ответственностью и экологичными технологиями производства.

3.2. ATcom

3.2.1. Бренд Atcom (Китай) производит недорогую кабельную и мультимедийную продукцию, хорошо зарекомендовавшую себя на практике. Линейка сетевого оборудования представлена кабелем для внутренней и наружной прокладки сети (витой парой), патч-кордами и пр. Витая пара Atcom имеет надежную защитную оболочку, хорошо противостоит влаге, морозоустойчива, при перепадах температуры сохраняет свои физические свойства. Компания существует свыше 10 лет, имеет торговые представительства в более чем 80 странах и десятки патентов. На сайте Lantorg вы можете купить витую пару бренда Atcom с доставкой.

3.3. Huawei

3.3.1. Одна из крупнейших телекоммуникационных компаний Китая, занимающаяся собственными исследованиями и разработками. Продукция Huawei включает в себя мобильные телефоны, сетевое оборудование, терминалы, специализированное ПО. Научно-исследовательские центры компании распространены по всему миру.

3.4. Intel

3.4.1. Intel Corporation — американская корпорация, производящая широкий спектр электронных устройств и компьютерных компонентов, включая микропроцессоры, наборы системной логики. Вы можете купить сетевые карты Intel в интернет-магазине LanTorg.

3.5. TP-Link

3.5.1. TP-Link предлагает все типы сетевых устройств: маршрутизаторы, беспроводные устройства, модемы ADSL, коммутаторы и сетевые карты. Компания ведет серьезную научную деятельность, постоянно совершенствует свои продукты и внедряет новые разработки.

4. Разновидности устройств

4.1. Сетевые карты

4.1.1. Это контроллеры, подключаемые в слоты расширения материнской платы компьютера, предназначенные для передачи сигналов в сеть и приема сигналов из сети.

4.2. Терминаторы

4.2.1. Это резисторы номиналом 50 Ом, которые производят затухание сигнала на концах сегмента сети.

4.3. Концентраторы (Hub)

4.3.1. Это центральные устройства кабельной системы или сети физической топологии "звезда", которые при получении пакета на один из своих портов пересылает его на все остальные. В результате получается сеть с логической структурой общей шины. Различают концентраторы активные и пассивные. Активные концентраторы усиливают полученные сигналы и передают их. Пассивные концентраторы пропускают через себя сигнал, не усиливая и не восстанавливая его.

4.4. Повторители (Repeater)

4.4.1. Устройства сети, усиливает и заново формирует форму входящего аналогового сигнала сети на расстояние другого сегмента. Повторитель действует на электрическом уровне для соединения двух сегментов. Повторители ничего распознают сетевые адреса и поэтому не могут использоваться для уменьшения трафика.

4.5. Коммутаторы (Switch)

4.5.1. Управляемые программным обеспечением центральные устройства кабельной системы, сокращающие сетевой трафик за счет того, что пришедший пакет анализируется для выяснения адреса его получателя и соответственно передается только ему.

4.6. Маршрутизаторы (Router)

4.6.1. Стандартные устройства сети, работающие на сетевом уровне и позволяющее переадресовывать и маршрутизировать пакеты из одной сети в другую, а также фильтровать широковещательные сообщения.

4.7. Мосты (Bridge)

4.7.1. Устройства сети, которое соединяют два отдельных сегмента, ограниченных своей физической длиной, и передают трафик между ними. Мосты также усиливают и конвертируют сигналы для кабеля другого типа. Это позволяет расширить максимальный размер сети, одновременно не нарушая ограничений на максимальную длину кабеля, количество подключенных устройств или количество повторителей на сетевой сегмент.

4.8. Шлюзы (Gateway)

4.8.1. Программно-аппаратные комплексы, соединяющие разнородные сети или сетевые устройства. Шлюзы позволяет решать проблемы различия протоколов или систем адресации. Они действует на сеансовом, представительском и прикладном уровнях модели OSI.

4.9. Мультиплексоры

4.9.1. Это устройства центрального офиса, которое поддерживают несколько сотен цифровых абонентских линий. Мультиплексоры посылают и получают абонентские данные по телефонным линиям, концентрируя весь трафик в одном высокоскоростном канале для передачи в Internet или в сеть компании.
