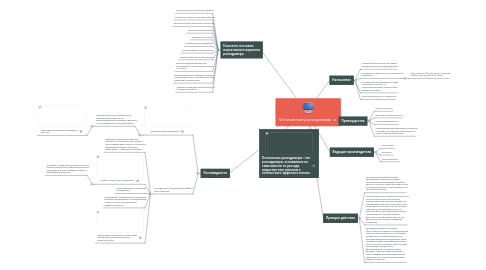

Оптические расходомеры создатель Mind Map: Оптические расходомеры

1. Разновидности

1.1. доплеровские расходомеры

1.1.1. Принцип работы основывается на измерении разницы частот, возникающей при отражении светового луча подвижными частицами потока.

1.1.1.1. Схема допплеровского расходомера ЛДР-100

1.2. расходомеры, основанные на эффекте Физо-Френеля

1.2.1. измеряется один из параметров, связанный с зависимостью скорости света в движущейся среде со скоростью движения последней. Основное назначение — измерение расходов.

1.2.2. особые оптические расходомеры

1.2.2.1. Приборы, основанные на зависимости от расхода оптических свойств волоконного световода, который находится в потоке измеряемого вещества.

1.2.3. корреляционные оптические расходомеры

1.2.4. расходомеры, основанные на измерении времени перемещения на определённом участке пути оптической метки, введённой в поток.

1.2.5. Оптический расходомер с волоконным световодом, расположенным по диаметру трубы

2. Комплект поставки портативного варианта расходомера

2.1. процессор оптического расходомера

2.2. погружной зонд с оптическим кабелем

2.3. вторичное вычислительное устройство

2.4. аккумуляторная батарея

2.5. зарядное устройство

2.6. преобразователь давления

2.7. преобразователь температуры

2.8. клемная сборка в Ех исполнении

2.9. взрывозащищенный бокс для размещения и коммутации основных устройств

2.10. взрывозащищенные кабельные вводы для вывода зонда и преобразователей давления и температуры

2.11. ударопрочный кейс для переноски и перевозки прибора

3. Ведущие производители

3.1. Focus Probe

3.2. ПРАМЕНЬ

3.3. СОЮЗИМПРОМТ

4. Принцип действия

4.1. Принцип действия оптического расходомера зависит от его вида. Доплеровские расходомеры измеряют разность частоты, которая возникает при отражении звукового или светового луча частицами в потоке.

4.2. Свет отражается от огромного количества искусственных или естественных неоднородностей, которые находятся в измеряемом веществе. В результате чего на приемник поступает сигнал, который содержит составляющие спектра и характер фаз и амплитуд элементарных отражений. Этот сигнал обладает достаточно малой мощностью, но его вполне достаточно для проведения измерений.

4.3. Расходомеры воды оптические Физо-Френеля создают на определенном участке замкнутый контур, по которому осуществляется циркуляция света в противоположных направлениях. Затем измеряется сдвиг интерференционных полос частоты колебания обоих потоков при помощи специального фотоприемного устройства. Таким образом, сдвиг интерференционных полос находится в пропорциональной зависимости от скорости измеряемой жидкости или газа.

5. Назначение

5.1. применение оптических методов в экспериментальной гидродинамике

5.2. применяются для оптически прозрачных жидкостей

5.2.1. вода, керосин, бензин, спирт, растворы серной, азотной кислот и газов.

5.3. Используют при измерении расхода агрессивных, высоко- и низкотемпературных (криогенных) жидкостей и газов.

5.4. Контроль расхода учет жидкостей

6. Преимущества

6.1. Бесконтактность

6.2. Высокая чувствительность

6.3. Малая инерционность

6.4. Широкий диапазон измерения скоростей и расходов независимо от физических свойств измеряемой среды

7. Оптические расходомеры – это расходомеры, основанные на зависимости от расхода вещества того или иного оптического эффекта в потоке.
