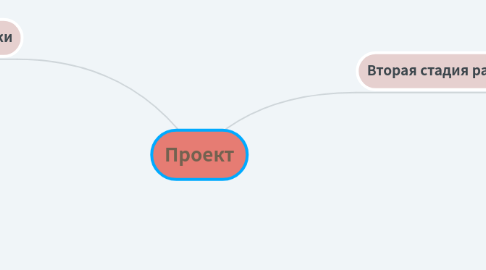

Проект создатель Mind Map: Проект

1. Вторая стадия разработки

1.1. Рабочая документация (чертежи)

1.1.1. Заглавный лист с перечнем чертежей

1.1.2. Чертеж генерального плана

1.1.3. Архитектурно-строительные чертежи

1.1.3.1. Планы чертежей

1.1.3.2. Планы фасадов

1.1.3.3. Планы разрезов

1.1.3.4. Планы фундаментов

1.1.3.5. Чертежи не типовых конструкций

1.1.3.5.1. несущих и ограждающих конструкций

1.1.3.5.2. узлов, деталей изделия со спецификацией

1.1.4. Технологические чертежи планов и разрезов с технологическим, транспортным, энергетическим и другим оборудованием

1.1.5. Схемы технологических трубопроводов, сетей и устройств энергоснабжения и элетроосвещения, автоматизации связи и сигнализации, водопровода и канализации, отопления и вентиляции, кондиционирования воздуха,газоснабжения и др.

1.1.6. Чертежи антикоррозионной защиты конструкций, оборудования и коммуникаций

1.1.7. Чертежи устройств, связанных с охраной труда

1.1.8. Спецификации для заказов оборудования в том числе нестандартного, приборов, труб, арматуры, кабельных и других изделий

1.1.9. ведомость объемов строительных и монтажных работ по объектам и видам работ

2. Первая стадия разработки

2.1. Архитектурно-строительная часть

2.1.1. Пояснительная записка с общей характеристикой объемно-планировочного и конструктивного решения здания

2.1.2. Схема генерального плана участка

2.1.3. Планы этажей с указанием всех основных размеров помещений

2.1.4. Разрезы и фасады здания

2.1.5. Конструктивная схема здания

2.1.6. Узлы и детали

2.1.7. Схемы инженерных сетей и коммуникаций зданий

2.2. Технологическая часть

2.2.1. Пояснительная записка (основные технологические характеристики предприятия необходимые обоснования и расчеты)

2.2.2. Технологические планы помещений с расстановкой технологического оборудования в производственных помещений оборудования и мебели в залах и т.д.)

2.3. Технико-экономическая часть

2.3.1. Основные технико-экономические показатели и сравнения их с аналогичными данными существующий проектов

2.3.2. Данный об источниках снабжения проектируемого объекта водой, электроэнергией, теплом, газом и т.д
