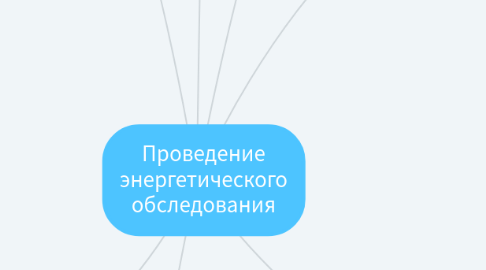

Проведение энергетического обследования создатель Mind Map: Проведение энергетического обследования

1. 1.Предварительный этап ЭО (выполняется как правило заказчиком)

1.1. Определение круга организаций - энергоаудиторов

1.2. Подготовка исходной документации, а также оформление заявок энергоаудиторами на проведение обследования

1.3. Подготовка предварительной технической программы ЭО, определение сроков, цены заказа

1.4. Выбор энергоаудитора

1.5. Оформление договора на проведение ЭО

1.5.1. После заключение договора на ЭО по организации издается приказ о проведении ЭО

1.5.1.1. номер и дата распоряжения, правовое основание проведения ЭО, реквизиты потребителя ТЭР, цели задачи, виды ЭО, сроки, организация и энергоаудиторы, ответственные представители

1.6. Заполнение опросного листа представленного энергоаудиторской фирмой

1.6.1. Необходимо для определения стоимости проведения ЭО. Также на данном этапе опросные листы могут могут составлять до 90% от энергетического паспорта

2. 2. Ознакомительный этап ЭО

2.1. Проводится начальное ознакомление с предприятием

2.1.1. осмотр предприятия, знакомство со схемами электроснабжения, знакомство с системами учета, а также технологическими схемами

2.2. Выявление места нерационального энергопотребления, оценивается потенциал энергопотребления

2.3. Планируется состав бригады ЭО

3. 3. Подготовительный этап ЭО

3.1. Сбор и анализ информации о предприятии, системах энергоснабжения, оборудовании

3.2. Определения объемов категорий по инструментальному обследованию

3.3. Анализ и согласование работ по документальному и инструментальному обследованиям

3.3.1. техническое задание

3.3.2. календарный план

3.3.3. программа проведения ЭО

3.3.4. документация для оформления договора

4. 4. Измерительный (также испытательный) этап ЭО, создание карты энергопотребления

4.1. Сбор и подготовка необходимой информации о потребленных энергетических ресурсов в натуральном и стоимостном выражении

4.2. Сбор информации о затратах на производство основной и дополнительной продукции

4.3. Сбор информации по приборам учета, машинному парку (автопарку)

4.4. Сбор информации по наличию энергетических установок

4.5. информация о системах освещения

4.6. информация о технологических процессах

4.7. сбор информации о зданиях и технических сооружениях для энергетического паспорта

4.8. Информация которую заказчик должен предоставить энергоаудитору

4.8.1. полные реквизиты организации

4.8.2. паспорта БТИ для всех зданий и сооружений

4.8.3. количество, тип , марку приборов учета , а также поверке

4.8.4. данные о потреблении энергоресурсов за последние 5 лет

4.8.5. численность персонала

4.8.6. тип марка мощность осветительных установок

4.8.7. паспортные данные инженерного оборудования

4.8.8. данные по реализации ранее разработанных мероприятий по энергосбережению

4.8.9. информация о линиях электропередач

4.8.10. объем производства продукции за последние 5 лет

4.9. По окончанию этапа

4.9.1. общую стоимость затрат предприятия на энергоресурсы

4.9.2. сезонные измерения в потреблении и стоимости

4.9.3. структуру цен на энергоресурсы

5. 5.Аналитический этап ЭО

5.1. Анализ собранной информации результатов измерений

5.2. расчет нормативных и фактических показателей

5.3. приведение нормативных и фактических показателей

5.4. выявление и анализ причин несоответствия данных

5.5. анализ собранной информации и результатов измерений

5.6. расчет нормативных и фактических показателей энергоэффективности

5.7. приведение нормативных и фактических показателей в сопоставимые условия

5.8. сопоставление фактических показателей с нормативными

5.9. Определение значений энерго - ресурсосберегающего потенциала по каждому отдельному показателю , а также видам оборудования

6. 6. Обобщающий этап ЭО

6.1. Обобщение результатов анализа использования ТЭР по группам оборудования

6.2. определятся предварительные организационные, технические и другие меры по повышению энергоэффективности работы оборудования

6.3. проводится анализ разработанных мер по выполнению требований нормативных документов, действующих договоров в части надежности, безопасности, охраны труда, охраны окружающей среды, по качеству энергии

6.4. определяется экономия ТЭР в количественном выражении, достигаемая в случае реализации рекомендуемых мер и мероприятий

6.5. определяются экономический эффект от реализации рекомендуемых мер и мероприятий и сроки окупаемости

6.6. рассматриваются рекомендуемые меры и мероприятия совместно с организацией, проводящей ЭО и обследуемой организации

7. 7. Согласовательный этап ЭО

7.1. составление отчета о проведенном энергетическом обследовании

7.2. составление энергетического паспорта и топливно-энергетического баланса

7.3. составление перечней рекомендуемых организационных, технических и других мер, а также перечня рекомендуемых энергосберегающих мероприятий с указанием расчетных значений энергетической и экономической эффективности от их проведения, сроков окупаемости

7.4. согласование и утверждение результатов ЭО

7.5. по результатам ЭО оформляется энергетический паспорт и отправляется на экспертизу

7.6. после утверждения в СРО паспорт заказчика направляется в Минэнерго через СРО
