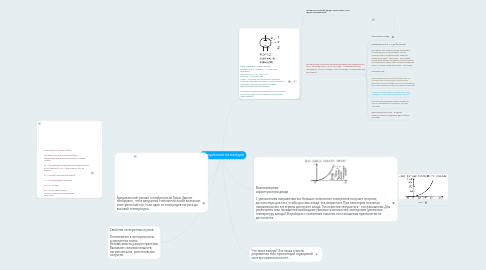

Электрический ток в вакууме

1. Свойства электронных пучков Отклоняются в электрическом и магнитном полях. Независимость распространения. Вызывают свечение веществ, нагрев металла, рентгенов­ское излучени

2. Электронно-лучевая трубка Основной частью осциллографа и телевизора является элект­ронно-лучевая трубка: RI — регулирует интенсивность электронного пучка (яркость); R2 — фокусирует луч на экране; К — катод (электронная пушка); С — управляющий электрод; А1 и А2 - аноды; ВП, ГП- вертикальная и горизонтальная отклоняющие пластины.

3. Диод (двухэлектродная лампа) изобретен Т.Э. 1)Баллон — стекло или керамика, 2)Вакуум: 10-6 -10-7 мм рт. ст. 3)Катод — нить накала. Анод — круглый или овальный цилиндр. Катод: в виде вертикального металлического цилиндра, покрытого слоем оксидов щелочноземельных металлов. (Позволяет увеличить долговечность катода. У таких катодов ток насыщения практически недостижим.)

3.1. Основное свойство диода: пропускает ток в одном направле­нии.

3.2. Это свойство используется для выпрямления переменного тока. Ток существует, если на аноде — положительный потенциал, ток отсутствует, если на аноде—отрицательный потенциал

3.2.1. Вакуумный триод.

3.2.2. Изобретен в 1913 г. Л. де Форестом.

3.2.3. Регулируя потенциал между катодом и сеткой можно регулировать число электронов в анодной цепи. Главная характеристика - крутизна Регулируя потенциал между катодом и сеткой можно регулировать число электронов в анодной цепи. Главная характеристика - крутизна

3.2.4. Применения:

3.2.5. Безынерционный электронный ключ в генераторах электромагнитных волн высокой частоты (рабочая точка находится на криволинейном участке характеристика).

3.2.6. Усилительный элемент (рабочая точка находится на прямолинейном участке).

3.2.7. Из многоэлектродных ламп наиболее часто применяются пентоды, октоды, гептоды.

3.2.8. Важное достоинство - в одном корпусе можно соединить две и более системы.

4. Что такое вакуум? Это такая степень разряжения газа, при которой соударений молекул практически нет.

5. Американский ученый и изобретатель Томас Эдисон обнаружил , что в вакуумной стеклянной колбе возникает электрический ток, если один из электродов нагреть до высокой температуры.

6. Вольтамперные характеристики диода С увеличением напряжения все большее количество электронов получает энергию, достаточную для того, чтобы достичь анода; ток возрастает. При некотором значении напряжения все электроны достигают анода. Ток перестает возрастать - ток насыщения. Для увеличения тока насыщения необходимо увеличить количество электронов (увеличить температуру катода). В приборах с косвенным накалом ток насыщения практически не достигается.
