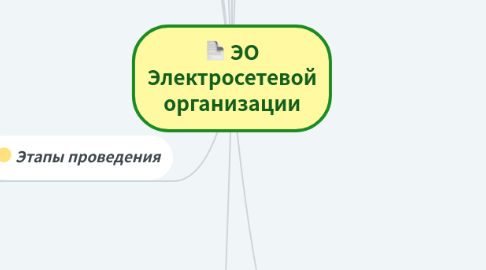

ЭО Электросетевой организации создатель Mind Map: ЭО Электросетевой организации

1. В какой организации должен состоять энергоадутор?

1.1. Саморегулируемые организации (СРО)

2. Для чего это нужно?

2.1. В соответствии с ФЗ № 261 это обязательная операция для организаций,занимающихся транспортировкой ЭЭ.

3. Как часто необходимо производить ЭО?

3.1. Не реже 1 раза в 5 лет

4. Кто проводит?

4.1. ЭО проводит энергоаудитор в добровольном или обязательном порядке

5. Предмет обследования

5.1. Технологический расход ЭЭ на ее транспорт

5.2. Коммерческие потери ЭЭ

5.3. Расход ЭЭ на собственные нужды, непосредственно связанных с технологией ее передачи и распределения

6. Этапы проведения

6.1. Заключение договора на ЭО

6.2. Сбор информации

6.2.1. общее ознакомление с предприятием, его зоной обслуживания, схемой электросетей, режимом электрических нагрузок

6.2.2. ознакомление с порядком планирования, учета и отчетности по энергосбережению;

6.2.3. ознакомление с результатами предшествующего энергетического обследования.

6.3. Обработка и анализ сведений

6.3.1. анализ договоров сетевой организации с ресурсоснабжающими организациями

6.3.2. анализ состояния фактически используемых систем снабжения энергетическими ресурсами

6.3.3. Разработка энергетического баланса за отчетный (базовый) год и два года, предшествующих отчетному году

6.3.4. Составление программы визуального осмотра и инструментального обследования

6.4. Визуальный осмотр и инструментальное обследование

6.4.1. Какие объекты осматриваются?

6.4.1.1. В зависимости от поставленных задач измерения проводятся в центрах нагрузок, на отдельных участках распределительной сети или у конечных потребителей( ПС,участки РЭС)

6.4.2. Какие применяются инструменты?

6.4.2.1. Стационарные (штатные) и переносные специализированные приборы,находящиеся в Гос.Реестре.

6.4.2.2. Анализаторы качества и количества электрической энергии

6.4.3. Замеры каких величин производится?

6.4.3.1. Уровень напряжения

6.4.3.2. Значение реактивной мощности

6.4.3.3. Значение активной мощности

6.4.4. Что учитывается при осмотре?

6.4.4.1. работа средств регулирования напряжения

6.4.4.2. наличие и режим работы КУ

7. Обследование при помощи ТЕПЛОВИЗЕРА обеспечивает контроль теплового состояния оборудования без вывода его из эксплуатации

8. Этапы проведения

8.1. Разработка, составление и заполнение отчета, энергетического паспорта

8.1.1. Что входит в энергетический паспорт?

8.1.1.1. 1.общие сведения об сетевой организации

8.1.1.2. 2.сведения об оснащенности приборами учета

8.1.1.3. 3.Сведения полученные при анализе

8.1.1.4. 4.Мероприятия по энергосбережению

8.2. Обработка и анализ сведений

8.2.1. Расчет потерь ЭЭ в элементах сети

8.2.1.1. нагрузочные потери в ЛЭП, силовых трансформаторах

8.2.1.2. потери холостого хода трансформаторов, шунтирующих реакторов

8.2.1.3. потери на “корону” в воздушных ЛЭП (220 кВ и выше)

8.2.1.4. потери в измерительных ТТ и ТН и их вторичных цепях, включая счетчики энергии

8.2.2. расчет и оценка потенциала, направленного на энергосбережение и повышение энергетической эффективности

8.2.3. расчет фактического и нормативного расходов

9. Какие мероприятия по энергосбережению могут быть предложены?

9.1. Оптимизация потерь холостого хода и нагрузочных потерь трансформаторов подстанций. (Замена перегруженных тр-ров,отключение 1 из тр-ров*)

9.2. Оптимизация расхода электроэнергии на собственные нужды подстанций

9.3. Оптимизация коммерческих потерь, совершенствование учета электроэнергии
