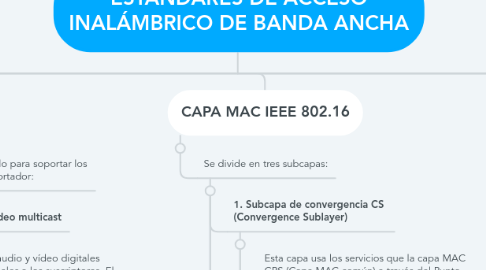

ESTÁNDARES DE ACCESO INALÁMBRICO DE BANDA ANCHA by Mind Map: ESTÁNDARES DE ACCESO INALÁMBRICO DE BANDA ANCHA

1. WIMAX E IEEE 802.16

1.1. WiMAX (Worldwide Interoperability for Microwave)

1.1.1. Creado en el 2011 con mas de 300 empresas de la industria

1.1.2. Grupo formado para promover el estándar IEEE 802.16

1.2. IEEE 802.16

1.2.1. Estándar creado para desarrollar acceso inalámbrico de banda ancha, basado en:

1.2.1.1. Enlaces inalámbricos de uso con microondas o milímetro agitan radios

1.2.1.2. Uso licencia de espectro

1.2.1.3. Típicamente red metropolitana

1.2.1.4. Proporcionar servicio a los clientes

1.2.1.5. Arquitectura de punto a multipunto con techo fijo o antenas montados en torre

1.2.1.6. Proporcionar un transporte eficiente del tráfico heterogéneo soporte calidad de servicio (QoS)

1.2.1.7. Capaces de transmitir banda ancha (> 2 Mbps)

2. ARQUITECTURA 802.16

2.1. Ofrece un camino de comunicación entre el abonado (por ejemplo, una LAN, PBX, IP red) y una red central (la red que 802.16 está proporcionando acceso).

2.2. Comprende en las dos capas mas bajas del modelo OSI.

2.3. Derivación del Estándar

2.3.1. IEEE 802.16

2.3.1.1. Principal estándar de acceso inalámbrico fijo

2.3.2. IEEE 802.16a

2.3.2.1. Mejora para la bande de 2-11 GHz

2.3.3. IEEE 802.16b

2.3.3.1. Calidad de servicio (QoS)

2.3.4. IEEE 802.16c

2.3.4.1. Mejora para perfiles de 10-66 GHz (Interoperabilidad)

2.3.5. IEEE 802.16d

2.3.5.1. Se adapta a 802.16a

2.3.6. IEEE 802.16e

2.3.6.1. Completa el soporte para la movilidad (Incluye Handover)

2.3.7. IEEE 802.16f/g

2.3.7.1. Extensión de gestión de la red

2.3.8. IEEE 802.16h

2.3.8.1. Operación exenta de licencia

3. PROTOCOLOS DE ARQUITECTURA

3.1. Las especificaciones de la arquitectura del estándar esta comprendida en las dos capas inferiores del modelo OSI.

3.2. Capa MAC

3.2.1. Ocupa la mayor parte de la capa de enlace de datos

3.3. Capa Física

3.3.1. Dado que WiMAX es un sistema BWA, los datos se transmiten a altas velocidades en la interfaz aérea a través de ondas electromagnéticas en la frecuencia de operación.

4. SERVICIOS

4.1. IEEE 802.16 está diseñado para soportar los siguientes servicios de portador:

4.1.1. Audio digital y vídeo multicast

4.1.1.1. Transporta audio y vídeo digitales unidireccionales a los suscriptores. El principal ejemplo de este servicio es una difusión de radio y un vídeo similar a televisión por cable televisión digital y TV digital por satélite

4.1.2. Telefonía digital

4.1.2.1. Transmisiones de telefonía digital. Este servicio proporciona un reemplazo para el acceso por cable a la red telefónica pública.

4.1.3. ATM

4.1.3.1. Proporciona un enlace de comunicaciones que soporta la transferencia de células ATM como parte de una red global de cajeros automáticos. El enlace de 802.16 debe apoyar los diferentes servicios de QoS definidos para ATM.

4.1.4. Protocolo de Internet

4.1.4.1. Soporta la transmisión de datagramas IP

4.1.5. Puenteada LAN

4.1.5.1. Un puente de servicio LAN permite la transferencia de datos entre dos redes LAN con conmutación en la capa MAC.

4.1.6. Back-Haul

4.1.6.1. Para redes de teléfono inalámbrico digital o celular

4.1.7. Frame Relay

4.1.7.1. Similar a ATM Frame relay utiliza tramas de longitud variable en contraste a las células de longitud fija de ATM.

4.2. Servicios de portador se agrupan en tres grandes categorías:

4.2.1. Circuito de Base

4.2.1.1. Estos servicios ofrecen una capacidad de conmutación de circuitos, en el que se establecen conexiones a suscriptores a través de una red central.

4.2.2. Paquete Variable

4.2.2.1. IP y frame relay son ejemplos de servicios que hacen uso de PDU de longitud variable. Otro ejemplo es MPEG vídeo, que es un esquema de compresión de vídeo en el que sucesivos bloques de información de video digital pueden ser de diferentes tamaños.

4.2.3. Longitud Fija

4.2.3.1. Este servicio es para ATM

5. CAPA MAC IEEE 802.16

5.1. Se divide en tres subcapas:

5.1.1. 1. Subcapa de convergencia CS (Convergence Sublayer)

5.1.1.1. Esta capa usa los servicios que la capa MAC CPS (Capa MAC común) a través del Punto de acceso de servicio MAC (SAP).

5.1.1.2. Funciones:

5.1.1.2.1. Aceptar las PDU entrantes provenientes de capas superiores

5.1.1.2.2. Clasificar y mapear la MSDU

5.1.1.2.3. Procesar, en caso de que sea necesario, las PDU’s de capas superiores

5.1.1.2.4. Supresión de encabezados

5.1.1.2.5. Entregar las CS PDU’s en el MAC SAP adecuado y recibir las PDU’s en el sentido opuesto

5.1.2. 2. Subcapa común CPS (Common Part Sublayer)

5.1.2.1. La subcapa denominada Parte común MAC (MAC CPS) reside en el medio de la capa MAC. Representa la parte medular del protocolo MAC

5.1.2.2. Funciones:

5.1.2.2.1. Asignación de ancho de banda (BW Allocation): permite que se tenga una alta eficiencia en el uso de las aplicaciones multimedia

5.1.2.2.2. Establecimiento de la conexión

5.1.2.2.3. Mantener la conexión entre dos sitios

5.1.3. 3. Subcapa de seguridad

5.1.3.1. Ésta subcapa provee de autenticación, intercambio de claves secretas, encriptación y control de integridad a lo largo dela red

5.1.3.2. Funciones:

5.1.3.2.1. Encriptación de datos

5.1.3.2.2. Autenticación

6. MENSAJES DE GESTIÓN MAC

6.1. Define la cantidad de mensajes de control utilizados para la estación base y el suscriptor

6.2. Descriptor de canal de enlace ascendente y enlace descendente

6.2.1. transmite las características del canal físico

6.3. Definición de acceso de enlace ascendente y de enlace descendente

6.3.1. asigna el acceso a los canales

6.4. Solicitud y respuesta de alineación

6.4.1. el suscriptor usa la solicitud para determinar la demora

6.5. Solicitud de registro, respuesta y confiemación

6.5.1. la solicitud es transmitida por el suscriptor , la estación base responde con una respuesta

6.6. Solicitud y respuesta de gestión de claves de privacidad

6.6.1. se utiliza para intercambiar información

6.7. Solicitud de respuesta de servicio dinámico, respuesta y confiemación

6.7.1. la solicitud es enviada para una nueva respuesta

6.8. Respuesta de solicitud de cambio de servicio dinámico y confirmación

6.8.1. se solicita para cambiar los parámetros de un flujo

6.9. Solicitud y respuesta de asignación de sondeo de multidifusión

6.9.1. envido por un suscriptor

6.10. Petición de tipo de concesión de datos de enlace descendente

6.10.1. Enviado por la estación base para dictar el metodo de modulación

6.11. Acuse de recibido ARQ

6.11.1. se utiliza para causar recibo exitoso

7. FORMATO DE FOTOGRAMA

7.1. Encabezado

7.1.1. contiene información de control de protocolo

7.2. Carga útil

7.2.1. pueden ser datos de nivel superior

7.3. CRC

7.3.1. el campo de verificación contiene un código de detección de errores

8. CONEXIONES Y SERVICIO DE FLUJO

8.1. establece una conexión lógica entre las entidades

8.2. el flujo de servicio define los parámetros QOS

8.3. La estación base define ancho de banda ascendente y descendente en función del flujo

8.4. algunos ejemplos son la latencia, la fluctuación de fase

9. CAPA FÍSICA IEEE 802.16

9.1. Establece la conexión física entre dos sitios, y frecuentemente en ambas direcciones (Uplink y Downlink).

9.2. También decide que tipo de modulación se utilizara para transmitir las secuencias de bits, la potencia de trasmisión, y otras características físicas.

9.3. WiMAX puede operar dentro de la banda de 2 a 66 GHz, la cual se divide en dos partes:

9.3.1. El primer rango comprendido entre 2 y 11 GHz,

9.3.1.1. Está destinado para transmisiones NLOS (Non Line of Sight). Esta especificación se hizo en el estándar 802.16a, y es el único que aun está presente.

9.3.2. El segundo rango comprendido entre 11 y 66 GHz

9.3.2.1. Está destinado a transmisiones LOS. No es usado para WiMAX.
