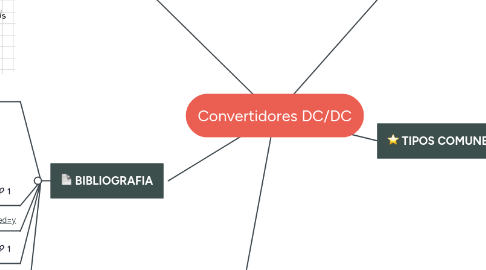

Convertidores DC/DC by Mind Map: Convertidores DC/DC

1. VENTAJAS

1.1. Su eficiencia es mucho mas grande (mayor al 80%) en comparación con los reguladores lineales (40%-60%)

2. TIPOS COMUNES

2.1. buck

2.1.1. NECESIDAD

2.1.1.1. el voltaje de salida debe ser menor que el de entrada

2.2. boost

2.2.1. NECESIDAD

2.2.1.1. (o elevador) cuando se necesita obtener a la salida una tensión continua mayor que a la tension de entrada

2.3. cuk

2.3.1. NECESIDAD

2.3.1.1. cuando se necesita que el voltaje en la salida pueda ser inferior o superior a su voltaje de entrada. puede tener polaridad opuesta entre su entrada y su salida

2.4. buck-boost

2.4.1. NECESIDAD

2.4.1.1. Pueden suministrar un voltaje de salida mucho mayor que el voltaje de entrada. Producen un ancho rango de voltajes de salida desde un voltaje máximo, hasta casi cero.

2.5. sepic

2.5.1. NECESIDAD

2.5.1.1. cuando se necesita filtrar la corriente de entrada de aromonicos no deseados.La tensión de salida puede ser tanto más grande como más pequeña que la de la entrada,sin invertir la polaridad de la de la salida en ningún momento

3. BIBLIOGRAFIA

3.1. Convertidores DC/DC – Buck

3.2. Convertidor Boost - Wikipedia, la enciclopedia libre

3.3. https://upcommons.upc.edu/bitstream/handle/2099.1/24699/Memoria%20y%20Anexos.pdf?sequence=1&isAllowed=y

3.4. Convertidor Ćuk - Wikipedia, la enciclopedia libre

3.5. Convertidor Buck-Boost - Wikipedia, la enciclopedia libre

4. CONCEPTO

4.1. Los convertidores DC/DC son circuitos capaces de transformar niveles de voltaje en otros usando elementos como bobinas y capacitores, almacenando temporalmente energía en ellos y descargándola de tal forma que los niveles de voltaje final son los buscados.

4.1.1. FUNCIONAMIENTO

4.1.1.1. La forma en como se convierte el voltaje es forzando a que se almacene la suficiente energía en la bobina o capacitor y después, a otro tiempo se cambie la polaridad o la disposición de dicho elemento para descargar esa misma energía acumulada en la salida.

5. GRACIAS POR SU ATENCIÓN
