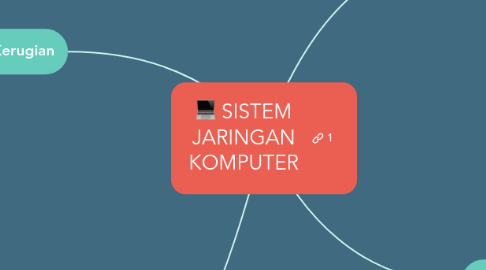

SISTEM JARINGAN KOMPUTER by Mind Map: SISTEM JARINGAN KOMPUTER

1. Apa itu Jaringan Komputer?

1.1. Jaringan komputer (jaringan) adalah jaringan telekomunikasi yang memungkinkan antar komputer untuk saling berkomunikasi dengan bertukar data. Tujuan dari jaringan komputer adalah agar dapat mencapai tujuannya, setiap bagian dari jaringan komputer dapat meminta dan memberikan layanan (service).

2. Jenis-Jenis

2.1. 1. LAN ( Local Area Network) Local Area Network sering kita jumpai diperkantoran, kampus, maupun warnet. Jaringan ini dapat menghubungkan lebih dari 2 komputer di ruangan jarak dekat (terbatas) hingga beberapa KM saja. Jaringan ini biasanya terdiri dari komputer, printer, dan perangkat lainnya.

2.1.1. 2. MAN (Metropolitan Area Network) Sesuai dengan namanya maka jenis jaringan ini memberikan layanan hingga wilayah yang luas dan kemampuan transfer datapun berkecepatan sangat tinggi. Wilayah yang dapat menjadi cakupannya berkisar hingga 50 KM. MAN ini merupakan rangkaian LAN yang berukuran dan berjarak lebih besar.

2.1.1.1. 3. WAN (Wide Area Network) Jenis jaringan ini memberikan layanan lebih luas lagi dibanding MAN yaitu dapat menghubungkan suatu wilayah bahkan negara lain. WAN pada dasarnya merupakan kumpulan beberapa LAN yang ada di beberapa lokasi sehingga dibutuhkan sebuah device untuk menghubungkannya dan device itu kita sebut router.

2.2. Berdasarkan fungsinya: 1. Client - Server Merupakan jaringan komputer yang dikhususkan sebagai client dan server, layanan ini bisa diberikan oleh 1 atau lebih komputer. 2. Peer-to-Peer Merupakan jaringan komputer yang setiap host nya dapat menjadi sebuah server atau menjadi client secara bersamaan.

2.2.1. Berdasarkan media transmisi: 1. Jaringan berkabel ( Wired Network) Jaringan ini mengunakan media kabel dalam menghubungkan setiap komputer dalam jaringan. 2. Jaringan Nirkabel (Wireless Network) Jaringan ini tidak menggunakan media kabel sebagai alat pengbungnya, tetapi menggunakan gelombang elektromagnetik dalam setiap kiriman sinyal informasinya.

2.3. Berdasarkan topologi 1. Topologi Bus 2. Topologi Ring 3. Topologi Tree 4. Topologi Mesh 5. Topologi Linier

2.3.1. Topologi Bus merupakan sebuah topologi yang menggunakan kabel tunggal sebagai media transmisinya atau kabel pusat tempat dimana seluruh client dan server dihubungkan. Sehingga komputer atau jaringan lain dapat dengan mudah dihubungkan satu sama lain.

2.3.1.1. Topologi ring karena bentuknya seperti cincing yang melingkar. Semua komputer dalam jaringan akan di hubungkan pada sebuah cincin. Cincin ini hampir sama fungsinya dengan concenrator pada topologi star yang menjadi pusat berkumpulnya ujung kabel dari setiap komputer yang terhubung.

2.3.1.1.1. Topologi Pohon adalah kombinasi karakteristik antara topologi star dan topologi bus. Topologi ini terdiri atas kumpulan topologi star yang dihubungkan dalam satu topologi bus sebagai backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung atau backbone. Media transmisi merupakan satu kabel yang bercabang namun loop tidak tertutup.

2.3.2. Topologi Mesh adalah suatu topologi yang memang didisain untuk memiliki tingkat restorasi dengan berbagai alternatif rute atau penjaluran yang biasanya disiapkan dengan dukungan perangkat lunak atau software

2.3.2.1. Topologi linier atau biasaya disebut topologi bus beruntut. Pada topologi ini biasanya menggunakan satu kabel utama guna menghubungkan tiap titik sambungan pada setiap komputer.

3. Keuntungan & Kerugian

3.1. Keuntungan Menggunakan Jaringan LAN Menggunakan jaringan LAN mempunyai banyak keuntungan, seperti lebih irit pengeluaran biaya operasional, lebih irit dalam penggunaan kabel. Dan keuntungan lainnya yang anda dapat adalah koneksi transfer data antar node dan komputer bekerja dengan cepat. Selain itu, menggunakan jaringan LAN rasanya kita juga tidak memerlukan operator telekomunikasi untuk dapat membuat jaringan LAN. Kerugian Menggunakan Jaringan LAN Tentu saja dengan memilih menggunakan jaringan yang satu ini ada beberapa kekurangannya, seperti cakupan wilayah koneksi yang terbatas, sehingga hal tersebut menjadi salah satu kekurangan dari jaringan LAN

3.1.1. Keuntungan Menggunakan Jaringan MAN Berbeda dengan jaringan LAN, jaringan ini sendiri dapat mencakup wilayah atau area yang lebih luas sehingga untuk berkomunikasi dengan internet menjadi lebih efisien. Jaringan MAN juga mempermudah anda dalam halnya berbisnis. Bahkan, keamanan berkomunikasi menggunakan jaringan ini juga menjadi lebih terjaga. Kerugian Menggunakan Jaringan MAN Meskipun bertelekomunikasi dengan jaringan ini bisa dibilang cukup aman, namun ternyata jaringan MAN mudah dirusak oleh seseorang tidak bertanggung jawab untuk mengambil keuntungan pribadi. Bahkan, untuk memperbaiki jaringan MAN ini juga memerlukan waktu yang cukup lama.

3.1.1.1. Keuntungan Menggunakan Jaringan WAN Selain lebih canggih daripada LAN ataupun MAN, jaringan WAN ini tentunya memiliki cakupan wilayah jaringan yang sangat luas. Adapun teknologi yang lebih canggih sudah tentu ditanamkan di mekanisme ini. Otomatis hal tersebut juga membuat jaringan WAN dapat terhubung dengan lebih rahasia dan lebih aman. Karena cakupannya bisa membentang antar benua, maka hal ini juga mempengaruhi kemudahan dalam urusan berbisnis. Kerugian Menggunakan Jaringan WAN Teknologi yang lebih canggih, cakupan yang lebih luas, serta keamanan yang lebih terjaga pastinya membutuhkan biaya operasional yang tidak murah. Karena hal itu, biaya adalah hal utama yang menjadi pertimbangan dalam membuat sebuah jaringan WAN.

3.2. Keuntungan Topologi Ring 1. Menghubungkan secara langsung dua perangkat dalam jaringan. 2. Identifikasi kerusakan mudah karena sinyal data selalu bergerak lurus dari perangkat pengirim sampai perangkat tujuan. 3. Dalam proses instalasi dan rekonfigurasi secara fisik maupun ligik mudah karena terhubung satu dan hanya satu dengan oerangkat lainnya. Kerugian Topologi Ring 1. Sinyal akan semakin melemah apabila jarak yang di tempuh untuk mencapai tujuan semakin jauh. 2. Untuk mengatasinya maka dilengkapi repeater. 3. Tidak berfungsinya satu link akan mempengaruhi link lainnya.

3.2.1. Keuntungan Topologi Bus 1. Topologi yang banyak di gunakan di awal penggunaan jaringan computer karena topologi yang paling sederhana di banding dengan topologi lainnya. 2. Komputer di hubungkan antara satu dengan lainnya dengan membentuk seperti barisan melalui satu single kabel. KerugianTopologi Bus 1. Hanya satu computer yang dapat mengirimkan data yang berupa sinyal elektronik ke semua computer dalam jaringan tsb,dan di terima oleh satu computer yang di tuju. 2. Oleh karena hanya satu computer saja yang dapat mengirimkan data dalam satu saat jumlah computer sangat berpengaruh dalam unjuk kerja. 3. Semakin banyak jumlah computer semakin banyak computer akan menunggu giliran untuk bias mengirim data dan efeknya untuk kerja jaringan akan menjadi lambat. 4. Sinyal yang di kirimkan oleh satu computer akan di kirim keseluruh jaringan dari ujung satu sampai ujung lainnya. 5. Jika kabel terputus maka semua jaringan computer terganggu dan tidak bias berkomunikasi satu dengan yang lainnya.

3.2.1.1. Keuntungan Topologi Mesh 1. Dapat berkomunikasi langsung dengan perangkat tujuan. 2. Data dapat di kirim langsung ke computer tujuan tanpa harus melalui computer lainnya lebih cepat.Satu link di gunakan kusus untuk berkomunikasi dengan computer yang di tuju. 3. Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya. 4. Mudah dalam proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer. KerugianTopologi Mesh 1. Setiap perangkat harus memiliki I/O port. Butuh banyak kabel sehingga butuh banyak biaya. 2. Instalasi dan konfigurasi lebih sulit karena computer yang satu dengan yang lain harus terkoneksi secara langsung.

3.2.1.1.1. KeuntunganTopologi Star 1. Topologi star tidak langsung terhubung satu sama lain tetapi melalui perangkat pusat pengendali yang di sebut HUB. 2. Kabel yang di butuhkan hanya sebanyak computer dalam jaringan dan I/O cukup hanya satu di setiap computer,kabel link dan port I/O lebih sedikit dan biaya lebih sedikit dari pada topologi mesh. 3. Memiliki sifat robustness yaitu jika satu link rusak maka hanya pada computer yang berada pada link tsb. Kerugian Topologi Star Kondisi HUB harus tetap dalam kondisi baik, kerusakan HUB berakibat lumpuhnya seluruh link dalam jaringan sehingga computer tidak dapat saling berkomunikasi.

3.2.1.1.2. Keuntungan Topologi Tree 1. Seperti topologi star perangkat terhubung pada pusat pengendali /HUB. 2. Tetapi HUB dibagi menjadi dua,central HUB,dan secondary HUB 3. Topologi tree ini memiliki keunggulan lebih mampu menjangkau jarak yang lebih jauh dengan mengaktifkan fungsi Repeater yang dimiliki oleh HUB. Kerugian Topologi Tree Kabel yang digunakan menjadi lebih banyak sehingga diperlukan perencanaan yang matang dalam pengaturannya , termasuk di dalamnya adalah tata letak ruangan.

4. Manfaat

4.1. 1. Berbagi sumber daya / pertukaran data 2. Mempermudah berkomunikasi / bertransaksi 3. Membantu akses informasi 4. Mampu memberikan akses informasi dengan cepat dan up-to-date
