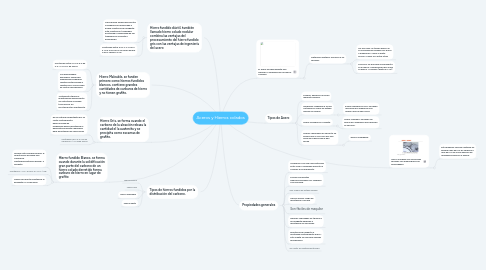

Aceros y Hierros colados by Mind Map: Aceros y Hierros colados

1. El acero es básicamente una aleación o combinación de hierro carbono.

1.1. Materiales metales: Ferrosos y no ferrosos

1.1.1. No ferrosos: no tienen hierro en su composición pueden ser puros o aleaciones como la plata, plomo, cromo, oro entre otros

1.1.2. Ferrosos: su principal componente es el hierro. Composición del acero es hierro + carbono (hasta el 1.7%)

2. Hierro Fundido son aleaciones ferrosas con amplia gama de propiedades.

2.1. Esta aleacion ferrosa contiene en general mas del 2% de carbono y mas del 1% de silicio,ademas de manganeso,fosforo y azufre.

3. Propiedades generales

3.1. Solidifican con una concentración entre leve y moderada durante la colada y el enfriamiento

3.2. Forman excelentes aleaciones,pueden ser fundidas con facilidad.

3.3. Son fluidos en estado liquido

3.4. Tienen amplio rango de resistencia y dureza

3.5. Son fáciles de maquilar

3.6. Mejores cualidades en términos de desgaste,abrasión y resistencia ala corrosión

3.7. Resistencia al impacto y ductilidad relativamente bajos , esto limeta su uso para algunas aplicaciones.

3.8. Su costo es relativamente bajo.

4. Tipos de hierros fundidos por la distribución del carbono.

4.1. Hierro blanco

4.2. Hierro Gris

4.3. Hierro maleable

4.4. Hierro dúctil

5. Hierro fundido Blanco, se forma cuando durante la solidificación gran parte del carbono de un hierro colado derretido forma carburo de hierro en lugar de grafito

5.1. Recibe este nombre porque, al efracturarse prodece una superficie fracturadacristalina"blanca" o brillante.

5.2. Contiene C =2.5 -3.0% y Si =0.5 -1.5%

5.3. Tienen excelente resistencia al desgaste y a la abrasión

6. Hierro Gris, se forma cuando el carbono de la aleación rebasa la cantidad el la austenita y se precipita como escamas de grafito.

6.1. Es un material importante por su costo relativamente bajo,facilidad de maquilado,buena resistencia al desbaste,excelente capacidad para amortiguar las vibraciones

6.2. Contienen de 2.5 a 4 % de Carbono y 1 a 3 %de Silicio.

7. Hierro Maleable, se funden primero como hierros fundidos blancos, contiene grandes cantidades de carburos de hierro y no tienen grafito.

7.1. Contienen entre 2.0 a 2.6 % de C y 1.1 a 1.6 % de Silicio

7.2. Sus propiedades deseables: fundición, maquinado,moderada resistencia,tenacidad y resistencia a la corrosión en ciertas aplicaciones.

7.3. Tratamiento térmico, grafitizacion,enfriamiento en esta etapa se puede transformar en ferrita,perlita o martensita.

8. Hierro fundido dúctil, también llamado hierro colado nodular combina las ventajas del procesamiento del hierro fundido gris con las ventajas de ingeniería del acero

8.1. Tiene buena fluidez,excelentes cualidades de maquinado y buena resistencia al desgaste. Alta resistencia, tenacidad, ductilidad y posibilidad de ser trabajada en caliente y endurecido.

8.2. Contienen entre 3.0 y 4.0 % de C y 1.8 y 2.8% de Si así como azufre 0.3% y fósforo 0.1%.

9. Tipos de Acero

9.1. Forjado, adquiere la forma mediante golpes.

9.2. Moldeado: adquiere la forma vertiendo el acero en estado liquido en moldes

9.2.1. Acero laminado en frio: se pasan las piezas por maquinas con rodillos que le dan forma

9.3. Acero laminado en caliente.

9.3.1. Acero Trefilado: se pasan las piezas por maquinas que reducen se sección.

9.4. Aceros Laminados en caliente: se pasa acero al rojo vivo por una serie de rodillos que le dan forma

9.4.1. Aceros Inoxidable.
