Version: controle a versão do protocolo à qual o datagrama pertence, e é incluído em cada datagrama transmitido.

OBS: atualmente está ocorrendo uma transição entre o IPv4 e o IPv6, sendo válido o uso de qualquer um dos dois. Já o IPv5 foi um protocolo experimental, e nuncaa foi amplamente usado.

IHL: como o tamanho do cabeçalho não é constante, deido ao outro campo 'Options', o 'IHL' informa o tamanho do cabeçalho. O valor minimo é 5 e o valor máximo é 15, sendo um campo de 4 bits.

Type of Service: originalmente, o campo continha 6 bits que podiam classificar o datagrama em três serviços: retardo, 'throughp ut' e confidencialidade. Ná prática, os roteadores atuais ignoram completamente este campo.

Total Lenght: esse inclui tudo que há no datagrama - cabeçalho e dados. O tamanho máximo é de 65.535 bytes.

Identification: é necessário para permitir que o host de destino determine a qual datagrama pertence um fragmento. Logo, todos os fragmentos de uma datagraama contêm o mesmo valor no campo.

Flags:

DF (Don´t Fragment): trata-se de uma ordem para os roteadores não fragmentarem o datagrama, porque a áquina de destino é incapaz de juntar os fragmentos.

MF (More Fragments): todos os fragmentos, exceto o último, têm esse conjunto de bits, necessário para se saber quando chegaram todos os fragmentos de um datagrama.

Fragment Offset: informa a que ponto do datagrama atual o fragmento pertence. Um campo de 13 bits, o que permite no máximo 8192 fragmentos por datagrama.

Time to Live: é um contador usado para limitar a vida útil dos pacotes. A unidade utilizda é o segundo, permitindo uma vida útil máxima de 255 segundos. Esse contador deve ser decrementado a cada hop e supõem-se que ele seja decrementado diversas vezes quando estiver enfileirado durante um longo tempo no roteador, Na prática, ele simplesmente conta os hops. Quando o contador chega a zero, o pacote é descartado e um pacote de advertência é enviado ao host de origem.

Protocol: a camada de rede precisa saber a que processo o datagrama deve ser entregue. Por exemplo, o ICMP (1), TCP (6) ou UDP.

Head Checksum: faz a conferência do cabeçalho para detectar erros gerados por roteadores. Valor que deve ser contado a cada hop, porque pelo menos uma campo sempre se altera ('time to live'),

Source Address e Destination Address: indicam o número IP de origem e destino.

Options: foi projetado para permitir que versões posteriores do protocolo incluam informações inexistentes no projeto original. Originalmente, havia cinco opções definidas:

- security: mostra o nível de segurança da informação. Teoricamente, um roteador militar poderia especificar rotas que não passem por países inimigos. Na prática, todos os roteadores a ignoram, pois sua única função prática é ajudar aos espiões a descobrir mais facilmente onde estão as melhores informações.

- strict source routing: fornece o caminho completo da origem ao destino como uma sequência de endereços IP. O datagrama é obrigado a seguir exatamente essa rota.

- loose source routing: exige que o pacote percorra uma lista de roteadores específicos, na ordem determinada, mas permite que ele passe por outros roteadores durante o percurso.

OBS: é útil para garantir que considerações políticas ou econômicas entre países seja respeitada.

- record route: informa aos roteadores ao longo do caminho que eles devem anexar seu endereço IP ao campo opções, permitindo a depuração dos algoritmos de roteamento.

OBS: nos tempos da ARPANET, enhuma pacote passava por mais de noe roteadores, por isso 40 bytes eram suficiente. Nos dias atuais o espaço é insuficiente, logo não é utilizado.

- timestamp: além de registrar o endereço IP, cada roteador também registra um timbre de hora de 32 bits.

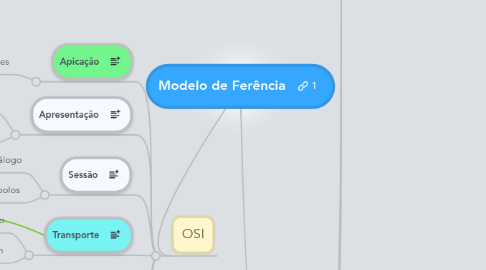

Modelo de Ferência
