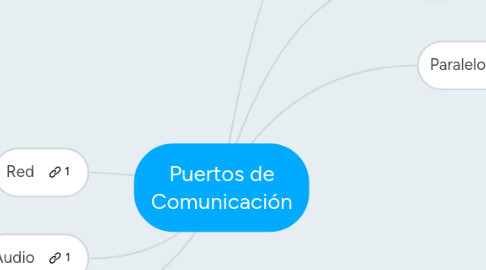

Puertos de Comunicación by Mind Map: Puertos de Comunicación

1. Video

1.1. VGA

1.1.1. Video Graphics Array (VGA) o Adaptador Gráfico de Video  VGA fue el último estándar de gráficos introducido por IBM al que se atuvieron la mayoría de los fabricantes de computadoras compatibles IBM, convirtiéndolo en el mínimo que todo el hardware gráfico soporta antes de cargar un dispositivo específico. Por ejemplo, la pantalla de Microsoft Windows aparece mientras la máquina sigue funcionando en modo VGA, razón por la que esta pantalla aparecerá siempre con reducción de la resolución y profundidad de color. La norma VGA fue oficialmente reemplazada por Extended Graphics Array (XGA) de IBM, pero en realidad ha sido sustituida por numerosas extensiones clónicas ligeramente distintas a VGA realizadas por los fabricantes y que llegaron a ser conocidas en conjunto como Super VGA.                                                                                                        Esta conformado por 3 filas de 5 pines cada una              Este tipo de puerto es actualmente usado en Monitores y computadoras pero apunta a ser reemplazado en un futuro por el HDMI                                                                  Como curiosidad sus predecesores fueron. MDA,CGA y EGA y su sucesor el XGA

1.2. HDMI

1.2.1. High-Definition Multimedia Interface o HDMI («interfaz multimedia de alta definición») es una norma de audio y vídeo digital cifrado sin compresión apoyada por la industria para que sea el sustituto del euroconector. HDMI provee una interfaz entre cualquier fuente de audio y vídeo digital como podría ser un sintonizador TDT, un reproductor de Blu-ray, un tablet PC, una computadora (Microsoft Windows, GNU/Linux, Apple Mac OS X, etc.), un receptor A/V, y un monitor de audio/vídeo digital compatible, tal como un televisor digital (DTV). HDMI permite el uso de vídeo computarizado de alta definición, así como audio digital multicanal en un único cable. Es independiente de los varios estándares DTV como ATSC, DVB (-T,-S,-C), que no son más que encapsulaciones de datos del formato MPEG. Tras ser enviados a un decodificador, se obtienen los datos de vídeo sin comprimir, pudiendo ser de alta definición. Estos datos se codifican en formato TMDS para ser transmitidos digitalmente por medio de HDMI. HDMI incluye también 8 canales de audio digital sin compresión. A partir de la versión 1.2, HDMI puede utilizar hasta 8 canales de audio de un bit. El audio de 309 bit es el usado en los Super audio CD.                                                                       El conector estándar de HDMI tipo A tiene 19 pines. Se ha definido también una versión de mayor resolución -tipo B-, pero su uso aún no se ha generalizado. El tipo B tiene 29 pines, permitiendo llevar un canal de vídeo expandido para pantallas de alta resolución. Este último fue diseñado para resoluciones más altas que las del formato 1080p, es decir, mayor tamaño de imagen.

1.3. DVI

1.3.1. La Digital Visual Interface (DVI) o “Interfaz Visual Digital” es una interfaz de video diseñada para obtener la máxima calidad de visualización posible en pantallas digitales, tales como los monitores con pantalla de cristal líquido (LCD) de pantalla plana y los proyectores digitales.El formato de datos de DVI está basado en el formato de serie PanelLink, desarrollado por el fabricante de semiconductores Silicon Image Inc. Emplea TMDS ("Transition Minimized Differential Signaling", Señal Diferencial con Transición Minimizada). Un enlace DVI consiste en un cable de cuatro pares trenzados: uno para cada color primario (rojo, verde, y azul) y otro para el "reloj" (que sincroniza la transmisión). La sincronización de la señal es casi igual que la de una señal analógica de vídeo. La imagen se transmite línea por línea con intervalos de borrado entre cada línea y entre cada fotograma. No se usa compresión ni transmisión por paquetes y no admite que únicamente se transmitan las zonas cambiadas de la imagen. Esto significa que la pantalla entera se transmite constantemente.

2. Seriales

2.1. Serie (DV9)

2.1.1. Un puerto serie o puerto en serie es una interfaz de comunicaciones de datos digitales, frecuentemente utilizado por computadoras y periféricos, donde la información es transmitida bit a bit, enviando un solo bit a la vez; en contraste con el puerto paralelo que envía varios bits simultáneamente.En tecnologías básicas, un puerto serie es una interfaz física de comunicación en serie a través de la cual se transfiere información mandando o recibiendo un bit. A lo largo de la mayor parte de la historia de las computadoras, la transferencia de datos a través de los puertos de serie ha sido generalizada. Se ha usado y sigue usándose para conectar las computadoras a dispositivos como terminales o módems. Los ratones, teclados, y otros periféricos también se conectaban de esta forma.

2.2. PS/2

2.2.1. El conector PS/2 o puerto PS/2 toma su nombre de la serie de computadoras IBM Personal System/2 que es creada por IBM en 1987, y empleada para conectar teclados y ratones. Muchos de los adelantos presentados fueron inmediatamente adoptados por el mercado del PC, siendo este conector uno de los primeros. En ambos casos es serial (bidireccional en el caso del teclado), y controlada por microcontroladores situados en la placa madre. No han sido diseñados para ser intercambiados en caliente, y el hecho de que al hacerlo no suela ocurrir nada es más debido a que los microcontroladores modernos son mucho más resistentes a cortocircuitos en sus líneas de entrada/salida.

2.3. USB 3v, 5v

2.3.1. El Bus Universal en Serie (BUS) (en inglés: Universal Serial Bus), más conocido por la sigla USB, es un bus estándar industrial que define los cables, conectores y protocolos usados en un bus para conectar, comunicar y proveer de alimentación eléctrica entre computadoras, periféricos y dispositivos electrónicos.El USB es utilizado como estándar de conexión de periféricos como: teclados, ratones, memorias USB, joysticks, escáneres, cámaras digitales, teléfonos móviles, reproductores multimedia, impresoras, dispositivos multifuncionales, sistemas de adquisición de datos, módems, tarjetas de red, tarjetas de sonido, tarjetas sintonizadoras de televisión y grabadoras de DVD externas, discos duros externos y disqueteras externas. Su éxito ha sido total, habiendo desplazado a conectores como el puerto serie, puerto paralelo, puerto de juegos, Apple Desktop Bus o PS/2 a mercados-nicho o a la consideración de dispositivos obsoletos a eliminar de las modernas computadoras, pues muchos de ellos pueden sustituirse por dispositivos USB que implementen esos conectores.Versiones previas[editar]El estándar USB evolucionó a través de varias versiones antes de su lanzamiento oficial en 1996:USB 0.7: lanzado en noviembre de 1994.USB 0.8: lanzado en diciembre de 1994.USB 0.9: lanzado en abril de 1995.USB 0.99: lanzado en agosto de 1996.USB 1.0 Release Candidate: lanzado en noviembre de 1995.Los dispositivos USB se clasifican en cuatro tipos según su velocidad de transferencia de datos:Baja velocidad (1.0): Tasa de transferencia de hasta 1,5 Mbit/s (188 kB/s). Utilizado en su mayor parte por dispositivos de interfaz humana (Human Interface Device, en inglés) como los teclados, los ratones (mouse), las cámaras web, etc.Velocidad completa (1.1): Tasa de transferencia de hasta 12 Mbit/s (1,5 MB/s) según este estándar, pero se dice en fuentes independientes que habría que realizar nuevamente las mediciones. Ésta fue la más rápida antes de la especificación USB 2.0. Estos dispositivos dividen el ancho de banda de la conexión USB entre ellos, basados en un algoritmo de impedancias LIFO.Logotipo del USB 2.0Alta velocidad (2.0): Tasa de transferencia de hasta 480 Mbit/s (60 MB/s) pero con una tasa real práctica máxima de 280 Mbit/s (35 MB/s). El cable USB 2.0 dispone de cuatro líneas, un par para datos, y otro par de alimentación.Superalta velocidad (3.0): Tiene una tasa de transferencia de hasta 4,8 Gbit/s (600 MB/s). La velocidad del bus es diez veces más rápida que la del USB 2.0, debido a que han incluido 5 contactos adicionales, desechando el conector de fibra óptica propuesto inicialmente, y será compatible con los estándares anteriores. En octubre de 2009 la compañía taiwanesa ASUS lanzó la primera placa base que incluía puertos USB 3.0, tras ella muchas otras le han seguido y actualmente se ve cada vez más en placas base y portátiles nuevos, conviviendo junto con el USB 2.0.

3. Paralelo

3.1. Un puerto paralelo es una interfaz entre un computador y un periférico, cuya principal característica es que los bits de datos viajan juntos, enviando un paquete de byte a la vez. Es decir, se implementa un cable o una vía física para cada bit de datos formando un bus. Mediante el puerto paralelo podemos controlar también periféricos como focos, motores entre otros dispositivos.El puerto paralelo de las computadoras, de acuerdo a la norma Centronics, está compuesto por un bus de comunicación bidireccional de 8 bits de datos, además de un conjunto de líneas de protocolo. Las líneas de comunicación cuentan con un retenedor que mantiene el último valor que les fue escrito hasta que se escribe un nuevo dato, las características eléctricas son: Tensión de nivel alto: 3,3 o 5 V. Tensión de nivel bajo: 0 V. Intensidad de salida máxima: 2,6 mA. Intensidad de entrada máxima: 24 mA. Los sistemas operativos basados en DOS y compatibles gestionan las interfaces de puerto paralelo con los nombres LPT1, LPT2 y así sucesivamente (LPT significa Line Print Terminal), mientras que los de tipo Unix los nombran como /dev/lp0, /dev/lp1, y demás. Las direcciones base de los dos primeros puertos son:

4. Red

4.1. LAN (RJ45)

4.1.1. La sigla RJ-45 significa ("Registred Jack 45") ó Conector 45 registrado, también llamado puerto Ethernet. En tanto el puerto cuándo no se encuentra en la computadora, es decir, sino que se encuentra en la pared se le llama roseta de pared, también Jack UTP ó Jack RJ45. Es un conector de forma semi-rectangular con 8 terminales, que se utilizan para interconectar computadoras y crear redes de datos de área local (LAN - red de computadoras cercanas interconectadas entre sí). Se les llama puertos porque permiten la transmisión de datos entre un la red (periférico), con las computadoras.

5. Audio

5.1. El conector de audio (audio jack en inglés) de señales analógicas se utiliza para conectar micrófonos, auriculares y otros sistemas de señal analógica a dispositivos electrónicos, aunque sobre todo audio. Se utiliza un código de colores para distinguirlos: verde, azul, rosa / rojo, gris, negro, naranja.Se le denomina también conector TS (tip-sleeve, punta-funda), de tipo desbalanceado, o conector TRS (tip-ring-sleeve, punta-anillo-funda), de tipo balanceado.1 Los hay en distintas medidas, pero el más popular es el conector de 3,5 mm usado en la mayoría de teléfonos inteligentes. En dispositivos móviles, donde los auriculares también incluyen micrófono, se denomina conector TRRS (tip-ring-ring-sleeve, punta-anillo-anillo-cuerpo).2 3 4 Es un conector de audio utilizado en numerosos dispositivos para la transmisión de sonido en formato analógico.Verde TRS salida de audio, canales frontales Negro TRS salida de audio, canales traseros Gris TRS salida de audio, canales laterales Naranja TRS salida dual, centro y subwoofer Azul TRS entrada de audio, nivel de línea Rosa/Rojo TS entrada micrófono mono/estéreo

6. Inalambricos

6.1. NFC

6.1.1. Near field communication (NFC, comunicación de campo cercano en español) es una tecnología de comunicación inalámbrica, de corto alcance y alta frecuencia que permite el intercambio de datos entre dispositivos. Los estándares de NFC cubren protocolos de comunicación y formatos de intercambio de datos, y están basados en ISO 14443 (RFID, radio-frequency identification) y FeliCa.1 Los estándares incluyen ISO/IEC 180922 y los definidos por el NFC Forum, fundado en 2004 por Nokia, Philips y Sony, y que hoy suma más de 170 miembros.

6.2. Bluetooth

6.2.1. Bluetooth es una especificación industrial para Redes Inalámbricas de Área Personal (WPAN) que posibilita la transmisión de voz y datos entre diferentes dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2.4 GHz. Los principales objetivos que se pretenden conseguir con esta norma son Bluetooth es una especificación industrial para Redes Inalámbricas de Área Personal (WPAN) que posibilita la transmisión de voz y datos entre diferentes dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2.4 GHz. Los principales objetivos que se pretenden conseguir con esta norma son: Facilitar las comunicaciones entre equipos móviles. Eliminar los cables y conectores entre éstos. Ofrecer la posibilidad de crear pequeñas redes inalámbricas y facilitar la sincronización de datos entre equipos personales. Los dispositivos que con mayor frecuencia utilizan esta tecnología pertenecen a sectores de las telecomunicaciones y la informática personal, como PDA, teléfonos móviles, computadoras portátiles, ordenadores personales, impresoras o cámaras digitales.

6.3. Infrarrojo IR

6.3.1. Esta tecnología está basada en rayos luminosos que se mueven en el espectro infrarrojo. Los estándares IrDA soportan una amplia gama de dispositivos eléctricos, informáticos y de comunicaciones; permiten la comunicación bidireccional entre dos extremos a velocidades que oscilan entre los 9600 bit/s y los 4 Mbit/s. Esta tecnología se encontraba en muchas computadoras portátiles y en teléfonos móviles de finales de los años 1990 y principios de los 2000, sobre todo en los dispositivos de fabricantes líderes de ese momento, como Nokia y Ericsson; fue gradualmente desplazada por tecnologías como Wi-Fi y Bluetooth. El VFIR se encuentra en estudio, con unas velocidades teóricas de hasta 16 Mbit/s.

6.4. Wi-Fi

6.4.1. Los puntos de acceso son dispositivos que generan un set de servicio, que podría definirse como una red wifi a la que se pueden conectar otros dispositivos. Los puntos de acceso permiten, en resumen, conectar dispositivos de forma inalámbrica a una red existente. Pueden agregarse más puntos de acceso a una red para generar redes de cobertura más amplia, o conectar antenas más grandes que amplifiquen la señal.
