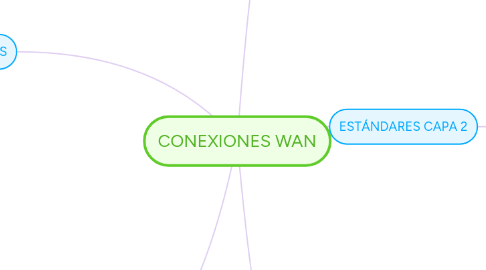

CONEXIONES WAN by Mind Map: CONEXIONES WAN

1. PÚBLICAS utilizan la infraestructura global de Internet

1.1. INTERNET Insegura.

1.1.1. BANDA ANCHA VPN. Con el desarrollo de la tecnología VPN, Internet ahora es una opción económica y segura para conectarse con trabajadores a distancia y oficinas remotas cuando no es fundamental contar con garantías de rendimiento

1.1.1.1. CABLE INALÁMBRICO Módem por cable y acceso inalámbrico de banda ancha, y en combinación con la tecnología VPN para proporcionar privacidad a través de Internet.

1.1.1.1.1. DSL (Línea de Abonados Digitales) suministra el ancho de banda suficiente para numerosas aplicaciones, acceso a Internet utilizando las líneas telefónicas; acceso remoto a las diferentes Redes de área local (LAN), videoconferencia, y Sistemas de Redes Privadas Virtuales (VPN). 8.192 Mbps

2. PRIVADAS

2.1. DEDICADA Se utilizan líneas punto a punto con diversas capacidades que tienen las limitaciones de las instalaciones físicas subyacentes y la disposición de los usuarios de pagar por estas líneas.

2.1.1. LÍNEAS ARRENDADAS

2.1.1.1. T1/E1 Transmisión a 1.544 Mbps. Aunque ya es considerado por algunos obsoleto este esquema de transmisión. Un circuito T1 requiere de dos líneas telefónicas, Se requiere la instalación de repetidoras cada dos (2) kilómetros. E1 posee casi las mismas características que un T1 excepto que este tipo de servicio tiene más capacidad. Un E1 tiene 2.044 Mbps dividido en 30 canales de 64 Kbps.

2.2. CONMUTADO La conmutación de circuitos establece dinámicamente una conexión virtual dedicada para voz o datos entre el emisor y el receptor.

2.2.1. CONMUTADA POR CIRCUITOS permiten que varias conferencias telefónicas comparten un mismo circuito o ruta sin que se mezclen las conversaciones mediante TDM (Multiplexión por división de Tiempo).

2.2.1.1. PSTN (Public Switched Telephone Network) es una red con conmutación de circuitos tradicional optimizada para comunicaciones de voz en tiempo real.

2.2.1.1.1. ISDN (Integrated Services Digital Network) Es aquella red que facilita conexiones digitales extremo a extremo para proporcionar una amplia gama de servicios y a la que los usuarios acceden a través de un conjunto de interfaces normalizadas.

2.2.2. CONMUTADA POR PAQUETES (para aprovechar mejor el ancho de banda disponible). Los proveedores de comunicaciones cuentan con redes de datos disponibles para brindar un mejor servicio a estos usuarios. En las redes con conmutación de paquetes, los datos se transmiten en tramas, celdas o paquetes rotulados

2.2.2.1. METRO ETHERNET

2.2.2.1.1. MPLS

3. DISPOSITIVOS WAN

3.1. ROUTER

3.1.1. Puertos interfaz Internetworking y acceso WAN que se utilizan para conectarse con la red del proveedor de servicios.

3.2. SWITCHES WAN

3.2.1. Dispositivo de internetworking conmutan el tráfico.

3.3. MODEMS

3.3.1. MODULA SEÑAL ANALÓGICA – DIGITAL. DEMODULA SEÑAL PORTADORA - DECODIFICAR INFORMACIÓN TRASMITIDA

3.4. CANAL CSU/DSU

3.5. ROUTER NUCLEÓ

3.5.1. Reside en el centro de la WAN. Soporta interfaces de telecomunicaciones y admite protocolos de enrutamiento que se utilizan en el núcleo.

4. ESTÁNDARES CAPA 1

4.1. ISO

4.1.1. ISO 8877 RJ-11, RJ-45

4.1.1.1. ISO 11801 EIA/TIA 568

4.2. TIA/EIA

4.2.1. TIA-568-C TELECOMUNICACIONES DATOS, VOZ Y VIDEO

4.2.1.1. TIA-569-B CONSTRUCCION COMERCIAL PARA RUTAS

4.2.1.1.1. TIA- 568-C CÓDIGO DE COLORES FIBRA ÓPTICA

4.3. UIT

4.3.1. G. 992 ADSL

4.3.1.1. V.35 2048 Mbps CONECTOR RECTANGULAR 34 PINES

4.3.1.1.1. X.21 COMUNICACIONES DIGITALES SÍNCRONAS.

4.4. ANSI

4.4.1. 568-C DIAGRAMA DE PINES RJ-45 CONJUNTAMENTE TIA/EIA.

4.5. IEEE

4.5.1. 802.3 ETHERNET

4.5.1.1. 802.11 LAN INALÁMBRICA MALLA (CERTIFICACIÓN WI FI)

4.5.1.1.1. 802.15 BLUETHOOTH

5. ESTÁNDARES CAPA 2

5.1. ISO (Organización Internacional para la Estandarización)

5.1.1. La CSU terminación para señal digital y garantiza la conexión mediante la corrección de errores. La DSU convierte las tramas de la línea Servidor de acceso Portadora T en tramas que la LAN puede interpretar y viceversa.

5.1.2. HDLC CONTROL DE ENLACE DE DATOS DE ALTO NIVEL.

5.2. IEEE (Instituto de Ingenieros Eléctricos y Electrónicos )

5.2.1. 802.2 LLC

5.2.1.1. 802.3 ETHERNET

5.2.1.1.1. 802.5 TOKEN RING

5.3. ANSI (Instituto Nacional Estadounidense de Estándares)

5.3.1. 3T9.5

5.3.2. ADCCP PROTOCOLO DE CONTROL DE CONMUTACIÓN AVANZADA DE DATOS.

5.4. ITU (Unión Internacional de Telecomunicaciones)

5.4.1. Q. 922 ESTANDÁR DE FRAME RELAY

5.4.2. Q. 921 ESTÁNDAR DE ENLACE DE DATOS ISDN

5.4.3. HDLC CONTROL DE ENLACE DE DATOS DE ALTO NIVEL
