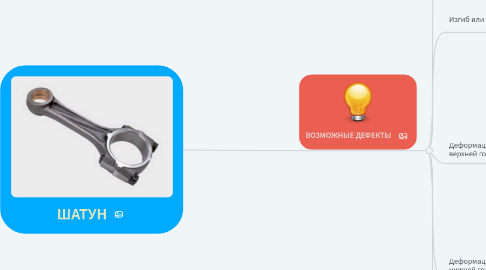

ШАТУН создатель Mind Map: ШАТУН

1. ВОЗМОЖНЫЕ ДЕФЕКТЫ

1.1. Уменьшение расстояния между осями верхней и нижней головок

1.1.1. Измерение специальным шаблоном

1.1.1.1. Ремонтировать

1.1.1.2. Осталивание нижней головки шатуна с последующим растачиванием (обеспечивая номинальный размер между осями отверстий головок шатуна)

1.2. Изгиб или скручивание шатуна

1.2.1. Измерение приспособлением для проверки шатунов

1.2.1.1. Ремонтировать

1.2.1.2. Правка

1.2.1.3. Браковать при изгибе или скручивании не исправимых правкой

1.3. Деформация или износ отверстия верхней головки шатуна под втулку

1.3.1. Измерение пробкой 26,34 мм или нутромером индикаторным 18…35 мм

1.3.1.1. Ремонтировать

1.3.1.2. Постановка ремонтной втулки или осталивание

1.4. Деформация или износ отверстия нижней головки

1.4.1. Измерение нутромером индикаторным 50…100 мм. При замере болты должны быть затянуты динамометрическим ключом. Момент затяжки болтов должен быть 6,8…7,5 кг/м

1.4.1.1. Ремонтировать

1.4.1.2. Осталивание с последующей обработкой до номинального размера

1.5. Износ торцов нижней головки

1.5.1. Измерение шаблоном 25,60 мм

1.5.1.1. Ремонтировать

1.5.1.2. Шлифование торцов

1.5.1.3. Браковать при размере менее 25,60 мм
