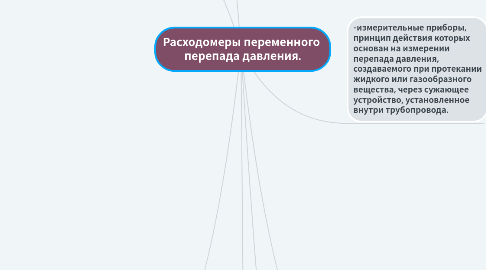

Расходомеры переменного перепада давления. создатель Mind Map: Расходомеры переменного  перепада давления.

1. -измерительные приборы, принцип действия которых основан на измерении перепада давления, создаваемого при протекании жидкого или газообразного вещества, через сужающее устройство, установленное внутри трубопровода.

2. ПЛЮСЫ

2.1. сравнительно высокая точность измерения

2.2. удобство и универсальность метода

2.3. возможность, измерения любых расходов (при некоторых ограничениях) жидкости, пара и газа, находящихся при различных температурах и давлениях

2.4. легкость -серийного изготовления приборов

3. МИНУСЫ

3.1. некоторая потеря энергии потока

3.2. относительная трудность промышленного применения при малых расходах вещества, в пульсирующих потоках и потоках вещества, содержащего инородные примеси, а также потоках вещества, находящегося при параметрах, близких к равновесным

3.3. Ограниченная точность

4. В зависимости от вида преобразователя расхода делятся на:

4.1. Расходомеры с сужающими устройствами;

4.1.1. Расходомеры с сужающими устройствами работают по следующему принципу: при протекании потока через отверстие сужающего устройства увеличивается скорость потока по сопоставлению со скоростью до сужения. Таким образом расход определяется по величине перепада давления. Преимущества данных приборов в том, что они недорогие, надежные и универсальны. Недостатком их является нелинейная зависимость между расходом и перепадом давления, необходимость персональной градуировки сужающих устройств при измерении расходов в трубах малого поперечника, ограниченная точность, инерционность, утрата давления на сужении.

4.2. Расходомеры с гидравлическим сопротивлением;

4.2.1. Расходомеры на основе трубки Пито измеряют динамическое давление в застойной зоне потока, зная которое уже можно определить скорость потока и объёмный расход. Трубки Пито являются достойной альтернативой, когда требуется малая потеря давления и когда необходимо измерять расход в трубопроводах большого диаметра (до нескольких метров). С их помощью можно проводить измерения пара и конденсата при очень высоких температурах.

4.3. Центробежные расходомеры;

4.3.1. Центробежные расходомеры работают на основе зависимости перепада давления, образующегося в закруглении трубопровода в результате действия центробежной силы в потоке, от расхода жидкости или газа. Простота и надежность данной конструкции позволяет применять центробежные расходомеры в сложных эксплуатационных условиях в газовой, нефтяной и химической промышленности.

4.4. Расходомеры с напорными устройствами;

4.4.1. Напорные устройства в данных расходомерах создают перепад давления, зависящий от давления потока. Преимущества: возможность измерять в трубах и каналах любого сечения, низкая величина потери давления, возможность измерения местных скоростей. Главный недостаток – низкая чувствительность при небольших скоростях потока измеряемой жидкости.

4.5. Расходомеры напорными усилителями;

4.5.1. Данные приборы имеют преобразователь расхода, в котором сочетаются напорное и сужающее устройство. Напорные усилители в основном применяются для изменения расхода жидкости или газа в трубах большого диаметра.

4.6. Ударно-струйные расходомеры.

4.6.1. Ударно-струйные расходомеры предложены и разработаны В.М. Левиным. Их работа основана на измерении перепада давления, возникающего в процессе удара струи о твердое тело непосредственно или через слой измеряемого вещества. Применяются в основном для измерения малых расходов жидкостей или газов.

5. Наибольшее распространение получили расходомеры с сужающими устройствами.

5.1. а) диафрагма

5.2. б) сопло

5.3. Вследствие вязкости жидкости струйки основного и вторичного потоков, двигаясь в противоположных направлениях, свертываются в виде вихрей, на что затрачивается часть энергии. Следовательно, имеет место и значительная потеря давления. Изменение направления струек перед диафрагмой и сжатие струи после диафрагмы имеют незначительное влияние.

5.4. Принцип измерения расхода вещества по перепаду давления, создаваемому сужающим устройством, и основные уравнения одинаковы для всех типов сужающих устройств, различны лишь некоторые опытные коэффициенты в этих уравнениях.

6. https://www.youtube.com/watch?v=FRfdsZ1azxI&feature=youtu.be

7. Разновидности сужающих устройств

7.1. на рис.1, а и б показаны стандартные диафрагмы

7.2. на рис. 1, в – стандартное сопло

7.3. на рис. 1, г, д, е – диафрагмы для измерения загрязнённых веществ – сегментная, эксцентричная и кольцевая.

7.4. На следующих семи позициях рис. 1 показаны сужающие устройства применяемые при малых числах Рейнольдса (для веществ с большой вязкостью);

7.5. так, на рис. 1, ж, з, и изображены диафрагмы – двойная, с входным конусом, с двойным конусом,

7.6. а на рис.1, к, л, м, н – сопла-полукруга, четверть круга, комбинированное и цилиндрическое.

7.7. На рис. 1, о изображена диафрагма с переменной площадью отверстия, автоматически компенсирующая влияние изменения давления и температуры вещества.

7.8. На рис. 1, н, р, с, т приведены расходомерные трубы – труба Вентури, сопло Вентури, труба Далла и сопло Вентури с двойным сужением.

7.9. Для них характерна очень маленькая потеря давления.
