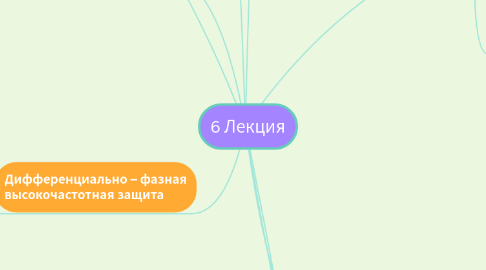

6 Лекция создатель Mind Map: 6 Лекция

1. Продольные дифференциальные защиты. Принцип действия продольных дифференциальных защит основан на сравнении величины и фазы токов по концам защищаемой линии

1.1. таким защитам относятся дифференциальные токовые защиты, которые обеспечивают практически мгновенное отключение к.з. в любой точке защищаемого участка и не срабатывают (обладают селективностью) при к.з. за пределами защищаемой линии (при внешних к.з.)

2. ДИФФЕРЕНЦИАЛЬНЫЕ ТОКОВЫЕ ЗАЩИТЫ ЛИНИЙ

2.1. Часто, по условиям устойчивости требуется обеспечить быстрое отключение к.з. на линии в пределах всей защищаемой зоны. Это требование невозможно выполнить с помощью рассмотренных ранее защит с относительной селективностью (ТО, МТЗ, дистанционных защит)

2.2. Дифференциальные токовые защиты подразделяются на продольные и поперечные.

2.3. Имеются две принципиально различные схемы дифференциальных защит: – схема с циркулирующими токами; – схема с уравновешенными напряжениями.

3. Особенности условий работы дифференциальных защит

3.1. дифференциальную схему, находятся на значительном расстоянии. Соединительные провода

3.2. 1. В дифференциальных защитах линий трансформаторы тока, соединяемые в

3.3. между ними имеют большое сопротивление и во много раз превышают допустимые пределы

3.4. Токи небаланса в дифференциальных защитах линии при сквозных к з. могут достигать значительных величин не только в переходных режимах, но и в установившихся. Повышенное значение токов небаланса может обусловливаться большими кратностями токов внешнего к.з., вынужденной разнотипностью трансформаторов тока по концам линии, их значительной загрузкой, сопротивлением соединительных проводов и появлением I´нб

4. Поперечные дифференциальные защиты.

4.1. защита (на параллельных линиях с самостоятельными выключателями).

4.1.1. В нормальном нагрузочном режиме и режимах внешнего к.з. токи в обеих линиях равны как

4.1.2. Принцип действия поперечных дифференциальных защит линий основан на сравнении

4.2. На параллельных линиях, имеющих одинаковое сопротивление, применяются поперечные

4.2.1. Токовая поперечная дифференциальная защита устанавливается на параллельных линиях, имеющих общий выключатель на обе линии

4.2.1.1. Таким образом, токовая поперечная дифференциальная защита имеет ограниченную параллельными линиями зону действия, также как и продольная дифференциальная защиты является защитой с абсолютной селективностью и выполняется мгновенной, что является еѐ основным достоинством

4.3. дифференциальные защиты: токовая поперечная дифференциальная защита (на параллельных

4.3.1. линиях, имеющих один общий выключатель); направленная поперечная дифференциальная

4.3.2. параллельных линиях по величине или фазе является признаком повреждения на одной из них.

4.3.2.1. по фазе, а на приѐмном противоположны по фазе. Таким образом, нарушение равенства токов в

4.4. величин и фаз токов, протекающих по обеим параллельным линиям.

4.4.1. по величине, так и по фазе (рисунок 6.5, а). В случае к.з. на одной из параллельных линий

5. Автоматическая блокировка защиты

5.1. ы. Оперативная цепь защиты заводится последовательно через блок-контакты БI и БII выключателей линии Л1 и ЛII

5.2. Направленная поперечная дифференциальная защита так же имеет мѐртвую зону при повреждениях вблизи шин противоположной подстанции и при к.з. в этой зоне действует каскадно

5.3. При каскадном действии защиты полное время включения к.з. удваивается, что является недостатком защиты, поэтому зону каскадного действия стремятся сократить. D:\7 семместр 4 курс\Электроэнергетика рза_экзамен_Коршунов\РЗА Экзамен\КУРС ЛЕКЦИЙ.doc 99 Вторым серьѐзным недостатком направленной поперечной дифференциальной защиты является наличие мѐртвой зоны по напряжению органа направления мощности при близких 3-х фазных к.з., когда напряжение, подводимое к реле, практически снижается до нуля.

6. ВЫСОКОЧАСТОТНЫЕ ЗАЩИТЫ

6.1. Высокочастотные защиты являются быстродействующими. Они применяются в тех случаях, когда по условиям устойчивости или по другим причинам требуется быстрое двустороннее отключение к.з. в любой точке защищаемой линии.

6.2. Удовлетворяющие этому же требованию продольные дифференциальные защиты непригодны для длинных линий вследствие высокой стоимости соединительного кабеля и недопустимого увеличения его сопротивления.

7. Принцип действия направленной защиты с высокочастотной блокировкой

7.1. При к.з. на защищаемой линии блокирующий сигнал высокой частоты отсутствует, так как реле мощности, срабатывая, не позволяют действовать передатчикам высокой частоты. В этом случае контакты блокирующих реле остаются замкнутыми, разрешая реле мощности действовать на отключение.

7.2. Таким образом, блокирующий ток высокой частоты появляется в линии только при внешних к.з., обеспечивая селективную работу защиты. Зона действия защиты ограничивается трансформаторами тока, питающими реле мощности.

8. Дифференциально – фазная высокочастотная защита

8.1. Защита состоит из:

8.1.1. – пусковых реле (пускового органа) П1 и П2, одно из которых пускает ГВЧ, а второе

8.1.2. – приемопередатчика, включающего в себя генератор токов в.ч. (ГВЧ), приемник

8.1.2.1. – реле отключения РО, питающегося током приемника,

8.1.3. токов в.ч. (ПВЧ);

8.1.4. – органа сравнения фаз токов, действующего на отключение при совпадении фаз токов,

8.1.4.1. проходящих по концам линии.

8.2. – органа манипуляции, управляющего (с помощью Тм) передатчиком токов высокой

8.2.1. частоты в зависимости от знака сравниваемых токов,

8.2.1.1. Особенность защиты заключается в том, что в. ч. генератор управляется (манипулируется) непосредственно токами промышленной частоты при помощи специального трансформатора Тм. Защита выполнена таким образом, что генератор передаѐт в.ч. сигнал только в течение положительных полупериодов тока промышленной частоты

8.2.2. контролирует цепь отключения защиты.

9. Высокочастотная часть защиты

9.1. Высокочастотным (в. ч.) каналом или каналом токов высокой частоты называют путь, по которому замыкаются токи высокой частоты, используемые для блокировки защиты.
