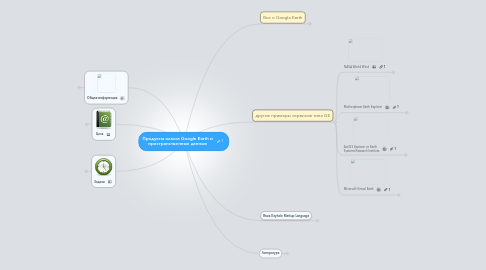

Продукты класса Google Earth и пространственные данные создатель Mind Map: Продукты класса Google Earth и пространственные данные

1. Цель

1.1. Изучить возможности сервиса Google Earth и его аналогов в плане работы с пространственными данными

2. Задачи

2.1. Собрать доступную информацию о Google Earth

2.2. Рассмотреть основные возможности программы

2.3. Изучить основные проекты Google в составе Google Earth

2.4. Описать основные возможности аналогичных сервисов

2.5. Составить список использованной литературы

3. Общая информация

3.1. Авторы

3.1.1. Руслан Ануфриев

3.1.1.1. студент

3.1.1.2. группа БИ-21

3.1.2. Ирина Саналова

3.1.2.1. студент

3.1.2.2. группа БК-12

3.2. Научный руководитель

3.2.1. к.т.н. Кацко Станислав Юрьевич

3.3. Работа выполнена в Сибирской государственной геодезической академии в рамках НИР "Разработка теоретических основ и методологии создания, функционирования и использования единого геоинформационного пространства" (2013-2015 гг.)

3.4. Открытый доступ www.mindmeister.com/271900812

4. Язык Keyhole Markup Language

4.1. Для размещения на карте своих собственных объектов

4.1.1. Пометки на карте

4.1.2. Задаётся значок, отображаемый в некотором месте на карте, и его относительная величина, а также текст и цвет и величина надписи, отображаемой возле значка

4.1.3. Многоугольник или набор линий

4.1.4. Изображения. Определяется положение изображения на поверхности Земли, а также его масштаб

4.1.5. Трёхмерная модель

4.2. Объекты внутри KML-файла можно организовать в иерархические структуры папок и подпапок

4.3. KML-файл может содержать ссылки на другие файлы в формате KML или KMZ и задавать условия и регулярность загрузки и отображения данных из этих внешних источников

5. Все о Google Earth

5.1. Описание

5.1.1. Разработка компании KeyHole для военных целей

5.1.1.1. задача - разработать интерфейс, позволяющий оператору просматривать большие объемы растровой информации (космической и аэрофотосъемки, и т.д.) и обрабатывать ее

5.1.2. Приобретена компанией Google

5.1.3. Класс геопорталов

5.1.4. Класс электронных карт с возможностью отображения 3D объектов

5.1.5. Используется специальная клиентская программа

5.1.6. Технологии комплексного представления геоданных

5.1.7. Существуют расширения для импортирования в Earth данных из нескольких источников-сайтов

5.1.8. Хороший инструмент для обучения географии в школах

5.2. Возможности

5.2.1. Автоматически подкачивает из интернета необходимые пользователю изображения и другие данные, сохраняет их в памяти компьютера и на жёстком диске для дальнейшего использования

5.2.2. Для визуализации изображения используется трёхмерная модель всего земного шара

5.2.2.1. Отображается при помощи интерфейсов DirectX или OpenGL

5.2.2.2. Слой «3D Здания», с трёхмерными моделями, добавляемыми разработчиками или самими пользователями

5.2.2.2.1. с помощью сервиса 3D Warehouse

5.2.3. Поверхность суши покрыта изображениями, имеющими разрешение 15 м на пиксель

5.2.3.1. полученны от компании DigitalGlobe

5.2.3.2. отдельные участки поверхности имеют более подробное разрешение

5.2.3.2.1. столицы и крупные города

5.2.4. Интеграция с Wikipedia и Panoramio

5.2.4.1. В декабре 2006 г. добавлен новый слой - "География в Интернете"

5.2.4.2. В Википедии были отмечены координаты через Coord шаблоны

5.2.4.3. В марте 2010 года слой "География в Интернете" удален

5.2.4.4. Слой "Panoramio" стал частью основного слоя и слой «Википедия» был помещен в слой "More"

5.2.5. Полетный симулятор (Flight simulator)

5.2.5.1. Flight Simulator

5.2.5.2. был включен в Google Earth v4.2 в качестве скрытой функции

5.2.5.3. управление при помощи мышки и клавиатуры либо джойстика

5.2.5.4. для запуска нажать Ctrl + Alt + a

5.2.5.5. доступные самолеты

5.2.5.5.1. F-16 Fighting Falcon , Cirrus SR-22

5.2.5.5.2. изначально единственным доступным самолетом был F-16 Fighting Falcon и Cirrus SR-22

5.2.6. Имеются дополнительные данные подключаются по желанию пользователя

5.2.6.1. Названия населённых пунктов, водоёмов, аэропортов, дороги, ж/д

5.2.6.2. Более подробная информация — названия улиц, магазины, заправки, гостиницы, и т. д.

5.2.6.3. Имеется слой геоданных, на котором отображены ссылки на статьи из Википедии

5.2.7. Пользователи могут создавать свои собственные метки и накладывать свои изображения поверх спутниковых

5.2.8. Возможность подключения модулей для работы с GPS

5.2.9. Есть упрощённая Java-версия программы для сотовых телефонов

5.2.10. Функция измерения расстояний

5.2.11. В версии 5.0 была введена возможность просматривать трёхмерную карту дна морей и океанов.

5.2.12. Можно создавать пользовательские наложения на изображение для планирования поездок, походов с приборами GPS

5.3. Проекты Google в составе Google Earth

5.3.1. Google Sky

5.3.1.1. позволяет просматривать звезды и другие небесные тела

5.3.1.2. конкурирует с Microsoft WorldWide Telescope и Stellarium

5.3.2. Google Street View

5.3.2.1. 15 апреля 2008 года с версии 4.3 модуль был встроен в Google Earth

5.3.2.2. обеспечивает 360 ° панорамный обзор улиц

5.3.3. Google Mars

5.3.3.1. Включает в себя отдельный шар планеты Марс

5.3.3.2. Предназначен для исследовательских целей

5.3.3.3. Включает в себя 3D-визуализации ландшафта Марса

5.3.3.4. Есть межпользовательский чат и автоматическая динамика робота

5.3.4. Google Moon

5.3.4.1. Позволяет пользователям просматривать спутниковые снимки Луны

5.3.4.2. Присутствует один из лунных посадочных модулей, таких как Аполлон 11

5.3.5. Google Ocean

5.3.5.1. Исследование океана

5.3.5.2. Позволяет просматривать дно Мирового океана в 3D изображении

5.4. Версии

5.4.1. бесплатная

5.4.2. платные

5.4.2.1. Google Earth Plus

5.4.2.2. Google Earth Pro

5.4.3. Сравнение версий (бесплатная версия / про версия)

5.4.3.1. Печать изображений

5.4.3.1.1. 1000 пикселов / 4800 пикселов

5.4.3.2. Интеграция данных GPS

5.4.3.2.1. да / да

5.4.3.3. Объявления

5.4.3.3.1. факультативные / да

5.4.3.4. Поддержка по электронной почте

5.4.3.4.1. нет / да

5.4.3.5. Создание премиум фильмов

5.4.3.5.1. нет / да

5.4.3.6. Импорт и наложения изображений

5.4.3.6.1. да / да

5.4.3.7. Пакетное геокодирование

5.4.3.7.1. нет / да

5.4.3.8. Измерение областей

5.4.3.8.1. нет / да

5.4.4. Последняя версия

5.4.4.1. Google Earth 7.0

5.4.4.1.1. Dec 18, 2012 (Desktop)

6. другие примеры сервисов типа GE

6.1. NASA World Wind

6.1.1. Полностью трёхмерный интерактивный виртуальный глобус, созданный NASA

6.1.2. Позволяет выбирать масштаб, направление и угол зрения, видимые слои

6.1.3. Поиск по географическим названиям

6.1.4. Связана с Wikipedia

6.1.5. Использует спутниковые снимки NASA и аэрофотосъёмку USGS для построения трёхмерных моделей Земли, Луны, Марса, Венеры и Юпитера

6.1.6. Отсутствие информации о банках, ресторанах и железнодорожных путях

6.1.7. Работает под управлением всех операционных систем, для которых реализован OpenGL-стек

6.1.8. Первоначально в программе содержатся карты с низким разрешением

6.1.9. Расширяемая архитектура

6.1.10. Плагины для работы с GPS, для отображения облачности, землетрясений, ураганов в приближенно к реальному времени и ряд других

6.1.11. Использует несколько источников данных

6.1.11.1. правительственные спутники Land Sat 7

6.1.11.2. спектрорадиометр MODIS

6.1.11.2.1. отслеживает пожары и наводнения на поверхности планеты

6.1.11.3. SRTM (Shuttle Radar Topography Mission)

6.1.11.3.1. для общего обзора Земли

6.1.12. Написана на Java

6.2. Motherplanet Earth Explorer

6.2.1. информация

6.2.1.1. о местоположении 270 стран и регионов, 50000+ городов, 15000+ островов и 50000+ землетрясений с 1973 года

6.2.1.2. о политических границах, рек, озер, береговых линий мира и долгота-широта сетей

6.2.2. возможности

6.2.2.1. Можно разместить свои собственные метки и пути маршрутов на карте

6.2.2.2. Поддержка реального времени спутниковых карт GPS навигации на транспортном средстве / корабле / самолете

6.2.2.3. Поддержка 30м разрешения спутниковых изображений (Landsat7)

6.2.2.4. Можно определить и добавить свой собственный стиль карты Earth Explorer

6.2.2.5. Поддержка NMEA-0183 совместимый приемник GPS

6.2.2.6. Можно измерять и вычислять расстояние между любыми двумя точками, найти по названию, день / ночь эффект тени, настройка гаммы и т.д.

6.2.2.7. можно скачать карты для дискового кэша в фоновом режиме (Advanced лицензии)

6.3. ArcGIS Explorer от Earth Systems Research Institute

6.3.1. Для профессионалов-геоинформатиков

6.3.2. Большой набор функциональных инструментов для разработчиков

6.3.3. Объединяет серверные программы геообработки с наборами ГИС-данных

6.3.4. Может использовать ресурсы ArcIMS и ArcWeb Services

6.3.5. Международный картографический веб-стандарт OGC WMS

6.3.5.1. Web Map Service - стандартный протокол для обслуживания через Интернет географически привязанных изображений, генерируемых картографическим сервером на основе данных из БД ГИС

6.3.5.2. Разработан и впервые опубликован в 1999 г. международной организацией OGC

6.3.5.2.1. Open Geospatial Consortium — открытый геопространственный консорциум

6.3.5.3. Доступность и совместимость пространственной информации

6.3.5.4. OGC-сервисы обеспечивают открытый доступ к географическим данным и программным функциям

6.3.5.4.1. позволяют организациям встраивать ГИС в любое приложение в вычислительных и мобильных устройствах

6.3.5.5. Использование OGC-сервисов может быть сопряжено с определенными трудностями

6.3.5.5.1. использование сравнительно старых серверов

6.3.5.5.2. проблемы, связанные с поддержкой схем листов или проекций слоев в базовой карте

6.3.5.6. Поддерживаемая функциональность

6.3.5.6.1. Просмотреть в ArcGIS Explorer Online

6.3.5.6.2. Встроить в веб-сайты

6.3.5.6.3. Печать

6.3.5.7. Ограничения

6.3.5.7.1. Всплывающие окна в OGC WMS сервисах не поддерживаются

6.3.5.7.2. Нельзя задать диапазон видимости для слоев OGC WMS

6.3.5.7.3. В OGC WMS сервисах нельзя редактировать пространственные объекты

6.3.5.7.4. Защищенные слои OGC WMS не поддерживаются

6.3.5.7.5. Внутренние OGC WMS слои не поддерживаются

6.3.6. Может работать с данными GOOGLE в формате KML

6.3.7. Возможно проведение ГИС-анализа на основе существующих заданий

6.3.8. Интерфейс удобен и интуитивен

6.3.8.1. пролет над картой, поворот, вращение, перенос, динамическое масштабирование

6.3.8.2. можно менять прозрачность отдельных слоев карты и быстро переключать их просмотр методом мигания

6.4. Microsoft Virtual Earth

6.4.1. Объединение в единое целое с дополнительными веб-службами

6.4.2. Не требуется отдельная программа-клиент

6.4.3. Браузер Microsoft Internet Explorer 7+ или Mozilla Firefox 3+

6.4.4. Технология NAVTEQ и фотографии USGS

7. Литература

7.1. http://ru.wikipedia.org/wiki/Google_Earth

7.2. http://en.wikipedia.org/wiki/Google_Earth

7.3. http://ru.wikipedia.org/wiki/NASA_World_Wind

7.4. http://megaobzor.com/newsnew-2666.html

7.5. http://microsoft-virtual-earth-3d.downloads.toggle.com/

7.6. http://www.ixbt.com/soft/nasa-world-wind-and-google-earth.shtml

7.7. http://www.dongis.ru/index.php?option=com_content&view=article&id=204&Itemid=309&lang=ru

7.8. http://www.motherplanet.com/

7.9. How Google Earth Works

7.10. http://resources.arcgis.com/ru/help/main/10.1/index.html#//01w100000011000000

7.11. http://ru.wikipedia.org/wiki/KML

7.12. David A. Crowder, "Google Earth For Dummies"

7.13. Джози Вернеке, "Язык географической разметки КМL"

7.14. Джози Вернеке, "HTML для географии. Как работает Google Earth" , ДМК Пресс, 2012 г.
