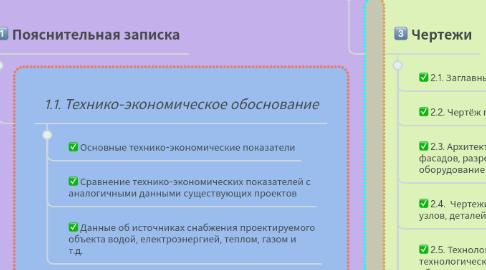

Проектирование предприятия создатель Mind Map: Проектирование предприятия

1. Вторая стадия

1.1. Чертежи

1.1.1. 2.1. Заглавный лист с перечнем чертежей

1.1.2. 2.2. Чертёж генерального плана

1.1.3. 2.3. Архитектурно-строительные чертежи планов этажей, фасадов, разрезов, интерьеров, фундаментов под здание и оборудование

1.1.4. 2.4. Чертежи нетиповых несущих и ограждающих конструкций, узлов, деталей изделий со спецификациями

1.1.5. 2.5. Технологические чертежи планов и разрезов с технологическим, транспортным, энергетическим и другим оборудованием

1.1.6. 2.6. Схемы технологических трубопроводов, сетей и устройств энергосбережения и электроосвещения, связи и сигнализации, водопровода и канализации, газоснабжения и т.д.

1.1.7. 2.7. Чертежи антикоррозийной защиты конструкций, оборудования и коммуникаций

1.1.8. 2.8. Чертежи устройств, связанных с охраной труда

1.1.9. 2.9. Спецификации для заказов оборудования, приборов, труб, арматуры, кабельных и других изделий

1.1.10. 2.10. Ведомость объемов строительных и монтажных работ по объектам и видам работ

2. Первая стадия

2.1. Пояснительная записка

2.1.1. 1.1. Технико-экономическое обоснование

2.1.1.1. Основные технико-экономические показатели

2.1.1.2. Сравнение технико-экономических показателей с аналогичными данными существующих проектов

2.1.1.3. Данные об источниках снабжения проектируемого объекта водой, електроэнергией, теплом, газом и т.д.

2.1.2. 1.2. Организационный раздел

2.1.3. 1.3. Технологический раздел

2.1.3.1. Разработка производственной программы

2.1.3.2. Расчёт необходимого количества сырья и материалов

2.1.3.3. Технологические планы помещений с расстановкой технологического оборудования в производственных помещениях, оборудования и мебели в залах

2.1.3.4. Расчёт площади помещений

2.1.3.5. Расчёт общей площади помещений проэктируэмого объекта

2.1.4. 1.4. Архитектурно-строительный раздел

2.1.4.1. Расчёт примерных (габаритных) параметров проектируемого объекта, выбор строительных конструкций

2.1.4.2. Расчёт и проектирование сантехнического оборудования

2.1.4.2.1. Расчёт системы отопления

2.1.4.2.2. Расчёт системы вентиляции помещений

2.1.4.2.3. Расчёт системы водоснабжения

2.1.4.2.4. Расчёт системы канализации

2.1.4.2.5. Расчёт освещения

2.1.5. 1.5. Безопасность и экологичность проекта

2.1.5.1. Анализ опасных и вредных факторов на производстве

2.1.5.2. Пожарная безопасность проекта

2.1.5.3. Экологичность проекта

2.1.6. 1.6. Экономический раздел

2.1.6.1. Расчёт показателей по оплате труда

2.1.6.2. Расчёт оборотности ресурсов производства

2.1.6.3. Расчёт окупаемости капитальных вложений

2.1.6.4. Расчёт прибыли и валового дохода

2.2. Сметная докуметация

2.2.1. 2.1. Локальные сметы по каждой части проекта

2.2.1.1. По технологической части

2.2.1.2. По архитектурно-строительной части

2.2.1.3. По санитарно-технической части

2.2.1.4. По электротехнической части

2.2.2. 2.2. Другие локальные сметы

2.2.2.1. На монтаж и приобретение технологического оборудования

2.2.2.2. На монтаж технологических трубопроводов и арматуры

2.2.2.3. На монтаж технологических стальных конструкций

2.2.2.4. На антикорозийные работы
