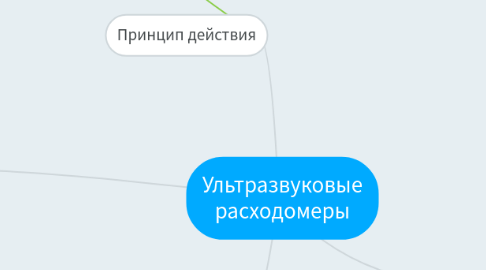

Ультразвуковые расходомеры создатель Mind Map: Ультразвуковые расходомеры

1. Принцип действия

2. Типы Расходометров

3. ФАЗОВЫЕ УЛЬТРАЗВУКОВЫЕ РАСХОДОМЕРЫ

4. ЧАСТОТНЫЕ УЛЬТРАЗВУКОВЫЕ РАСХОДОМЕРЫ

5. ВРЕМЯ ИМПУЛЬСНЫЕ УЛЬТРАЗВУКОВЫЕ РАСХОДОМЕРЫ

6. УЛЬТРАЗВУКОВЫЕ РАСХОДОМЕРЫ С КОЛЕБАНИЯМИ, ПЕРПЕНДИКУЛЯРНЫМИ К ПОТОКУ

7. ДОППЛЕРОВСКИЕ УЛЬТРАЗВУКОВЫЕ РАСХОДОМЕРЫ

8. Это ультразвуковые расходомеры, работающие по принципу зависимости фазовых сдвигов ультразвуковых колебаний, образующихся на приемных пьезоэлементах, от разности временного прохождения колебаниями одинакового расстояния по потоку движущейся жидкости или газа и против потока. В настоящее время существует несколько схем одно- и двухканальных фазовых расходомеров. В одноканальных вихревых расходомерах реализованы различные схемы переключения пьезоэлементов с излучения на прием (например, схемы с одновременной посылкой коротких ультразвуковых пакетов и одновременным переключением пьезоэлементов с излучения на прием; помощью мультивибратора; переключение с помощью особого генератора, создающего сигналы двух форм, один из которых включает генератор, а второй сигнал переключает пьезоэлементы на прием и т.д.). Одноканальные фазовые вихревые расходомеры не требуют переключения с излучения на прием, в них оба пьезоэлемента непрерывно излучают ультразвуковые колебания двух разных, но весьма близких частот ( например 6 МГц и 6,01 МГц). Фазовые расходомеры были наиболее распространены среди ультразвуковых, но в настоящее время распространение получили другие расходомеры, дающие более высокую точность измерения.

9. Это ультразвуковые расходомеры, работающие на принципе зависимости разности частот повторяющихся коротких импульсов ультразвуковых колебаний от разности времен прохождения ультразвуковыми колебаниями одинакового пути по потоку жидкости (газа) и против потока. Частотные ультразвуковые расходомеры бывают частотно-пакетными (при измерении разности частот пакетов ультразвуковых колебаний, проходящих через газ или жидкость) и частотно-импульсными (при измерении разности проходящих через среду коротких импульсов). В частотно-импульсных ультразвуковых расходомерах генератор создает короткие импульсы, которые направляются с интервалами, равными времени прохождения ультразвука по направлению скорости потока и против направления скорости потока, к излучающим пьезоэлементам.

10. Это ультразвуковые расходомеры, измеряющие разность времен прохождения коротких импульсов направлении потока жидкости или газа и против потока на расстоянии L. Времяимпульсные ультразвуковые расходомеры в основном одноканальные и работают на импульсах 0,1-0,2 мкс, посылаемых поочередно или одновременно навстречу друг другу с частотой примерно 0,5 кГц. Такие ультразвуковые расходомеры предназначены для измерения объемного расхода. Чтобы определять массовый расход используют УЛЬТРАЗВУКОВЫЕ РАСХОДОМЕРЫ С КОРРЕКЦИЕЙ НА ПЛОТНОСТЬ ИЗМЕРЯЕМОГО ВЕЩЕСТВА.

11. Это ультразвуковые расходомеры, в которых акустические колебания по направлению потока и против потока измеряемого вещества отсутствуют и ультразвуковой луч вместо этого посылается перпендикулярно движению потока жидкости или газа и вычисляется величина отклонения луча от перпендикулярного направления, зависящая от скорости и измеряемого вещества. Акустические колебания излучает один пьезоэлемент, а воспринимаются одним или двумя пьезоэлементами. Ультразвуковой расходомер с колебаниями, перпендикулярными к потоку обладает хорошим уровнем чувствительности, но точность измерения напрямую связана с состоянием отражающих поверхностей трубы.

12. работают по принципу измерения, зависящего от расхода допплеровской разности частот, возникающих вследствие отражения акустических колебаний неоднородностями потока. Разность зависит от скорости частицы, отражающей акустические колебания и скорости с распространения этих колебаний. Вычисляемая разность частот служит для измерения скорости частицы отражателя, что равнозначно вычислению местной скорости потока. Допплеровские ультразвуковые расходомеры обладают низкой точностью (2-3%) вследствие того, что выходной сигнал состоит из спектра разных частот, образующихся в результате сдвига исходной частоты большим количеством частиц, имеющих отличные скорости.

13. Конструкция

14. Преобразователь ультразвукового расходомера состоит из отрезка трубы, на котором установлены два или четыре датчика с пьезоэлементами(ПЭП), дающие направленное излучение.

15. Способы подключения

16. Так как расходометр по-сути является отвезком трубы, то и соответственно он подключается напрямую к трубе.

17. Ведущие производители: НПО "Наука"; ЗАО «Теккноу»; Фирма "СИГНУР"
