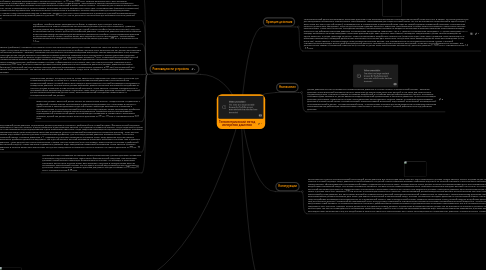

Тензометрический метод измерения давления создатель Mind Map: Тензометрический метод измерения давления

1. Ведущие производители

1.1. Products

2. Разновидности устройств

2.1. Упругие датчики Большинство датчиков давления жидкости имеют упругую структуру, где жидкость заключена в небольшой отсек по меньшей мере с одной упругой стенкой. При использовании данного метода, показания давления определяются путем измерения отклонения этой эластичной стенки, представляя результат непосредственным отсчетом через соответствующие связи, либо через трансдуцированные электрические сигналы. Упругие датчики давления очень чувствительны, они довольно хрупкие и подвержены вибрации. Кроме того, они, как правило, значительно дороже, чем манометры, и поэтому в основном используются для передачи измеренных данных и измерения разности давлений. Теоретически можно использовать довольно широкий спектр упругих элементов для упругих датчиков давления. Однако большинство устройств используют ту или иную форму трубки Бурдона или диафрагмы.

2.2. Трубки Бурдона Принцип, на котором основаны разного вида трубки Бурдона: Давление, подаваемое внутрь трубки, вызывает упругую деформацию эллиптического или овального сечения трубки в сторону круга, которая вызывает появление напряжений в продольном направлении, заставляющих трубку разгибаться, а свободный конец трубки перемещаться. Система рычагов и передач превращает это движение и возвращает стрелку, показывающую давление относительно круглой шкалы. Диапазон измерения такого манометра составляет - от 10 Па до 1000 МПа. Трубные материалы могут быть изменены соответствующим образом в соответствии с требуемым условием процесса. Также, трубки Бурдона - портативные и требуют минимального технического обслуживания, однако, они могут быть использованы только для статических измерений и имеют низкую точность. Материалом для трубчатых пружин может служить сталь, бронза, латунь. В зависимости от конструктивного исполнения трубчатые пружины могут быть одно- и многовитковые (винтовые и спиральные), S-образные и т.п. Распространены одновитковые трубчатые пружины, используемые в манометрах, которые предназначены для измерения давления жидкостей и газов, а также в таких типах манометров как глубиномер. Датчики С-типа могут быть использованы в диапазонах давлений приближающихся к 700 МПа; они имеют минимальный рекомендованный диапазон давления - 30 кПа (т.е. они не достаточно чувствительны для измерения разности давлений меньше чем 30 кПа).

2.3. Сильфоны Сильфоны имеют цилиндрическую форму и содержат много складок. Они могут деформироваться в осевом направлении при изменении давления (сжатие или расширение). Давление, которое должно быть измерено прикладывается к одной стороне сильфона (внутри или снаружи), тогда как на противоположную сторону действует атмосферное давление. Абсолютное давление может быть измерено путем откачки воздуха из внешнего или внутреннего пространства сильфона, а затем измерением давления на противоположной стороне. Сильфон может быть подключен только к включающим / выключающим переключателям или к потенциометру и используется при низких давлениях, <200 Па с чувствительностью 1,2 Па.

2.4. Мембраны (Диафрагмы) Мембраны изготовлены из круглых металлических дисков или гибких элементов, таких как резина, пластик или кожа. Материал, из которого изготовлена ​​мембрана зависит от того используется ли свойства упругости этого материала или ему должен противостоять другой элемент (например - пружина). Мембраны изготовленные из металлических дисков используют упругие характеристики, а тем, которым противостоят другие упругие элементы, изготовлены из гибких элементов. Мембраны очень чувствительны к резким изменениям давления. Мембраной изготовленной из металла можно измерить максимальное давление равное примерно 7 МПа, а мембраной использующей упругий тип материала можно измерять чрезвычайно низкие давления (0,1 кПа - 2,2 МПа) при подключении к емкостным преобразователям или к датчикам перепада давления. Диафрагмы бывают плоские, гофрированные и капсульного типа. Как отмечалось ранее, мембраны очень чувствительны (0,01 МПа). Они могут измерять дробные разности давления на очень маленьком диапазоне (скажем, давления нескольких дюймов воды) (эластичный тип) или большие перепады давления (приближаясь к максимальному диапазону в 207 кПа) (металлический тип). Мембраны очень универсальны - они обычно используются в очень агрессивных средах или в ситуациях с экстремальными избыточными давлениями.

2.5. Электрические датчики Сегодня датчики не только обязательно подключаются к стрелочным указателям, для отображения давления, но также могут служить для преобразования давления в электрический или пневматический сигнал, который может быть передан в диспетчерскую в которой производится считывание и определение давления. Электрические датчики принимают данные полученные механическое воздействие от упругого датчика и включают в себя электрический компонент, таким образом, усиливая чувствительность и увеличивая сферы применения датчиков. Существуют такие типы датчиков давления: емкостной, индуктивный, датчик магнетосопротивления (датчик Холла), пьезоэлектрический, тензодатчик, виброэлемент, и потенциометрический тип датчика.

2.6. Емкостные датчики Емкостной датчик состоит из параллельных пластин - конденсаторов, соединенных с диафрагмой, которая обычно металлическая и подвергается давлению сил участвующих в процессе с одной стороны и опорным давлением на другой стороне. Электроды прикреплены к мембране и получают питание от генератора высокой частоты. Электроды ощущают любое перемещение диафрагмы и это влияет на изменение емкости пластин-конденсаторов. Изменение емкости обнаруживается подсоединенной электрической цепью, которая выводит напряжение в соответствии с изменением давления. Данный тип датчика может работать в диапазоне от 2,5 Па - 70 МПа с чувствительностью 0,07 МПа.

2.7. Индуктивный датчик давления Индуктивные датчики давления в сочетании с диафрагмой или трубкой Бурдона. Ферромагнитный сердечник прикреплен к упругому элементу и имеет первичную и две вторичные обмотки. Ток подается на первичную обмотку. Когда сердечник по центру то то же напряжение будет индуцироваться к двум вторичными обмотками. Когда сердечник перемещается под влиянием давления, отношение напряжения между двумя вторичными обмотками изменяется. Разность напряжений пропорциональна изменению давления. Ниже показан пример индуктивного датчика давления с использованием диафрагмы. Для этого вида датчика давления, принимая камеру 1 в качестве эталонной камеры с опорным давлением Р 1 подающегося и катушку заряжаемую эталонным током. Когда давление в других камерах изменяется, диафрагма движется и индуцирует ток в другой катушке, который измеряется и выражает измеренное значение тока в единицах давления. Такие датчики могут быть использованы с любым упругим элементом (хотя, как правило, используются в сочетании с диафрагмой или трубкой Бурдона). Чтение значения создаваемого давления, будет определяться калибровкой напряжения. Таким образом, диапазон давления, в котором может быть использован этот датчик определяется относительно упругого элемента, но лежит в диапазоне от 250 Па - 70 МПа

2.8. Датчики давления, основанные на принципе магнетосопротивления Датчики давления, основанные на принципе магнетосопротивления, также имеют ферромагнитный сердечник. При изменении давления, гибкий элемент перемещает ферромагнитную пластину, что приводит к изменению магнитного потока цепи, которое может быть измерено. Ситуации, в которых можно было бы использовать электрический элемент это ситуация, в которой индуктивный датчик не генерирует достаточно точное измерение. Диапазон давления для данного метода составляет от 250 Па до 70 МПа с чувствительностью 0,35 МПа.

3. Конструкции

3.1. Рассмотрим как устроен тензометрический электронный датчик давления. Его конструкция почти такая же, как и резисторного датчика старого образца. Корпус, поделён на две части мембранной, с одной стороны к которой подходит среда, давление которой замеряется. На другой стороне мембраны припаяна сапфировая подложка, на которой собственно и располагаются кремниевые или металлические тензорезисторы, сформированные в эпитаксиальной плёнке, соединённые в мостовую схему. Принцип работы такого датчика основан на разбалансировке моста при пригибании мембраны под воздействием измеряемой среды. Чем больше прогибается мембрана, тем вше степень разбалансирования моста. Кристаллы монокремня обладают большой упругостью, что способствует устойчивости показаний при любом давлении. Но тензорезисторы чувствительны к изменению температуры. Поэтому при разработке датчиков приходится добавлять цепи термокомпенсации. Собственный выходной сигнал с датчика очень мал, примерно 100 мВ, поэтому в конструкции используется усилитель. пьезорезистивный датчикПоследнее время большое распространение получают пьезорезистивный электронный датчик давления. Это обусловлено большей их стабильностью и высокой температурно-временной стабильностью по сравнению с тензометрическими датчиками. Выполнение пьезорезистивных датчиков возможно двух типов. Для работы в агрессивной и неагрессивной среде. Отличие исполнения в передаче давления на чувствительный элемент. При работе в неагрессивной среде воздействие производится непосредственно на чувствительный элемент, либо чувствительный элемент заливается силиконовым гелем, который передаёт воздействие давления. Для агрессивных сред используются датчики с мембраной из нержавеющей стали. Полость между мембраной и чувствительным элементом заполняют кремнийорганической жидкостью. Чувствительный элемент датчика представляет собой мембрану из монокристаллического кремния с диффузионными пьезорезисторами на диэлектрическом основании. Пьезоризисторы, как и в тензорезисторном датчике давления соединены в мост Уинстона. Принцип работы датчиков так же идентичен работе датчиков. Подключение в пьезоризисторном датчике так же возможно по аналогии с датчиком Холла. Это упрощает конструкцию, так как нет необходимости в согласовании элементов между собой. В этом случае при прогибании мембраны будет изменяться изменение напряжения. Давление прикладывается перпендикулярно напряжению и под его воздействием в резисторе образуется электрическое поле прямо пропорциональное приложенному давлению, значение которого снимается.

4. Способы подключения

4.1. Очень важным является то, что при равенстве всех четырех сопротивлений моста Уитстона напряжение на его выходе будет равно нулю вне зависимости от напряжения на входе. А если сопротивление хотя бы в одном плече изменится, то на выходе моста моментально появится напряжение, которое легко отследить и которое прямо пропорционально изменению сопротивления резистора

5. Принцип действия

5.1. Тензометрический датчик обнаруживает изменения давления путем измерения изменения сопротивления мостовой схемы Уитстона. В общем, эта схема используется для определения неизвестного электрического сопротивления, уравновешивая две секции мостовой схемы, так что бы отношение сопротивлений в одной секции () было таким же, как и в другой секции (), возвращая ноль, в гальванометре в центральной ветви. Одна из секций содержит неизвестный компонент, сопротивление которого должно быть определено, тогда как другая секция содержит резистор с известным сопротивлением, которое можно регулировать. Схема моста Уитстона показана ниже: Схема моста Уитстона Тензодатчик помещает чувствительные элементы на каждом из резисторов и измеряет изменение сопротивления каждого резистора под действием изменения давления. Сопротивление определяется уравнением , где ρ = удельное сопротивление проводника, L = длина проводника, и A = площадь поперечного сечения проводника. Изменение давления будет либо удлинять, либо сжимать проводник, следовательно, датчик сжатия необходимо на одном резисторе, а датчик удлинения на другом. Чтобы контролировать воздействие температуры (проволока будет также либо удлиняться, либо сжиматься из-за изменения температуры), свободный датчик нужно разместить на остальных двух резисторах. Эти датчики часто являются одним из типов полупроводника (N-тип или р-тип). Таким образом, чувствительность таких датчиков значительно больше, чем чувствительность их металлических аналогов, однако с большей чувствительностью приходит более узкий функциональный диапазон: температура должна оставаться постоянной, чтобы получить действительное значение. Эти датчики сильно зависят от изменений температуры (в отличие от других типов электрических компонентов). Диапазон давления 0 - 1400 МПа с чувствительностью 1,4 - 3.5 МПа.

6. Назначение

6.1. Датчик давления состоит из первичного преобразователя давления, в составе которого чувствительный элемент - приемник давления, схемы вторичной обработки сигнала, различных по конструкции корпусных деталей, в том числе для герметичного соединения датчика с объектом и защиты от внешних воздействий и устройства вывода информационного сигнала. Основными отличиями одних приборов от других являются пределы измерений, динамические и частотные диапазоны, точность регистрации давления, допустимые условия эксплуатации, массогабаритные характеристики, которые зависят от принципа преобразования давления в электрический сигнал: тензометрический, пьезорезистивный, ёмкостный, индуктивный, резонансный, ионизационный, пьезоэлектрический и другие. Тензометрический метод : Чувствительные элементы датчиков базируются на принципе изменения сопротивления при деформации тензорезисторов, приклеенных к упругому элементу, который деформируется под действием давления.
