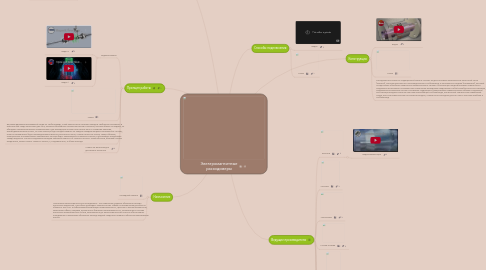

Электромагнитные расходомеры

1. Принцип работы

1.1. Видеоматериал

1.1.1. Видео 2

1.1.2. Видео 1

1.2. Схема

1.3. Во время движения измеряемой среды по трубопроводу, в ней переносятся носители заряда в свободном состоянии. В нейтральной среде протекают два тока, которые образованы потоком катионов и анионов, которые равны по модулю, но обладают противоположным направлением. При помещении потока в магнитное поле с силовыми линиями, перпендикулярными потоку, то сила Лоренца будет воздействовать на каждую передвигающеюся заряженную частицу, если ее направление будет перпендикулярно вектору магнитного поля, а также скорости частиц. Таким образом, отрицательно и положительно заряженные частицы будут перемещаться в разные стороны, и произойдет разделение заряда жидкости. Степень разделения зарядом напрямую зависит от скорости потока. Таким образом, измеряя степень разделения, можно узнать скорость потока, а, следовательно, и объем расхода.

1.4. Ссылка на материал для детального изучения

2. Назначение

2.1. Наглядный пример

2.2. Назначение электромагнитного расходомера – это измерение среднего объемного расхода различных жидкостей, способных проводить электричество. Сфера его применения достаточно обширна. Это газо- и нефтеперерабатывающая промышленность, цветная и черная металлургия, химическая сфера, пищевая, целлюлозно-бумажная промышленность, эксплуатация в составе различных измерительных систем, комплексов и др. Электромагнитный счетчик обеспечивает определение и измерение объемного расхода жидкой среды при прямом и обратном направлении потока.

3. Разновидность устройств

3.1. 1. Расходомер электромагнитный погружной

3.1.1. Пример монтажа

3.1.2. Обычно данный вид используется в трубопроводах большого диаметра и обеспечивает более точное измерение расхода при минимальных ночных и пиковых дневных расходах. Они обычно комплектуются батареями, которые в состоянии обеспечить непрерывное проведение измерения, даже при отключении электрического питания.

3.2. 2. Электромагнитный расходомер непогружной.

3.2.1. Изображение

3.2.2. Обычно данный вид применяется для проведении измерения расхода жидкости или газа в трубопроводах, обладающих небольшим диаметром.

4. Конструкция

4.1. Видео

4.2. Схема

4.3. Расходомер построен по традиционной схеме и состоит из двух основных компонентов: проточной части (сенсора), которая монтируется непосредственно в трубопровод, и электронного модуля (конвертера), который осуществляет обработку первичного измерительного сигнала. Конструкция предусматривает компактное и раздельное исполнение. В компактном исполнении расходомер представляет собой моноблочную конструкцию, в раздельном исполнении сенсор и конвертер соединяются специальным измерительным кабелем. Раздельная конструкция предпочтительна при наличии вибраций трубопровода, при высокой температуре измеряемой среды, при установке сенсора на открытом воздухе, а также если затруднен доступ к месту монтажа прибора в трубопровод.

5. Способы подключения

5.1. Видео

5.2. Схема

6. Ведущие производители

6.1. KROHNE

6.1.1. Видеопрезентация

6.2. TOSHIBA

6.3. YOKOGAWA

6.4. FISHER-PORTER

6.5. Endress+Hauser

6.6. ROSEMOUNT

6.7. Euromag

6.7.1. Видеопрезентация

6.8. И другие
