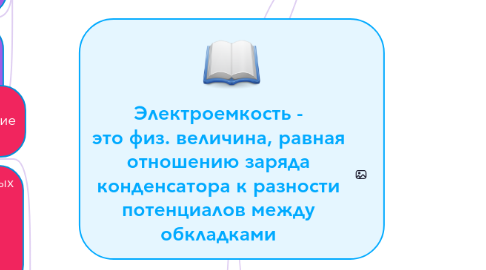

Электроемкость - это физ. величина, равная отношению заряда конденсатора к разности потенциалов между обкладками создатель Mind Map: Электроемкость - это физ. величина, равная отношению заряда конденсатора к разности потенциалов между обкладками

1. Электрическая емкость

1.1. Электроемкость (С) зависит от количества электричества, сосредоточенного на одном проводнике, и напряжения поля: С= q/U.

1.2. Проводники, образующие конденсатор, называются его ОБКЛАДКАМИ

1.3. Однако накопить неограниченное количество электричества на обкладках нет возможности. При возрастании напряжения до максимального значения может произойти пробой конденсатора. Пластины нейтрализуются, что может привести к порче устройства. Энергия заряженного конденсатора при этом полностью идет на его нагревание

2. Плоский Конденсатор

2.1. Это физическая система из двух параллельных пластин, между которыми находится слой диэлектрика.

2.2. Будем считать, что площадь одной пластины равна S, расстояние между пластинами примем равным d, диэлектрическая проницаемость наполнителя - ε. Электроемкость такой системы зависит только от геометрии конденсатора. С = εε0S/d.

2.3. Определение энергии заряженного конденсатора плоской формы проводят по формуле: W = εε0S U2/(2d).

3. Конденсатор

3.1. Собирать электрический заряд и электроэнергию – основное назначение конденсатора

3.1.1. 1st Sitting

3.1.2. 2nd Sitting

3.1.3. 3rd Sitting

3.2. Обычно это система из двух изолированных проводников, расположенных как можно ближе друг к другу. Пространство между проводниками заполняют диэлектриком. Накапливаемый на проводниках заряд выбирают разноименным.

3.3. Процесс зарядки конденсатора начинается с подключения его обкладок к полюсам источника тока. Накапливаемый на одной обкладке заряд (величина которого q) принимается за заряд конденсатора. Электрическое поле, сосредоточенное между обкладками, имеет разность потенциалов U.

3.3.1. Essay exam

3.3.2. Oral exam

3.3.3. Multiple choice

3.4. Отсюда энергия заряженного конденсатора может быть определена по формуле: W = CU2/2.

4. виды конденсаторов

4.1. По форме обкладок: плоские, цилиндрические, сферические и т. д.

4.2. По изменению емкости: постоянные (емкость не меняется), переменные (изменяя физические свойства, меняем емкость), подстроечные. Изменение емкости можно проводить, изменяя температуру, механическое или электрическое напряжение. Электроемкость подстроечных конденсаторов меняется изменением площади обкладок.

4.3. По типу диэлектрика: газовые, жидкостные, с твердым диэлектриком.

4.4. По виду диэлектрика: стеклянные, бумажные, слюдяные, металлобумажные, керамические, тонкослойные из пленок различного состава.
