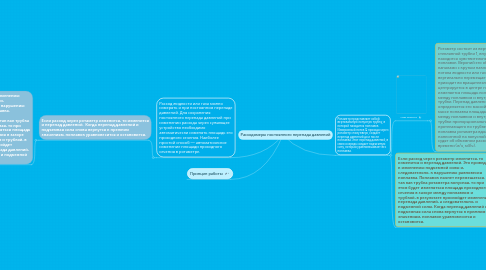

Расходомеры постоянного перепада давлений создатель Mind Map: Расходомеры постоянного перепада давлений

1. Расход жидкости или газа можно измерять и при постоянном перепаде давлений. Для сохранения постоянного перепада давлений при изменении расхода через сужающее устройство необходимо автоматически изменять площадь его проходного сечения. Наиболее простой способ — автоматическое изменение площади проходного сечения в ротаметре.

1.1. Если расход через ротаметр изменится, то изменится и перепад давлений.  Когда перепад давлений и подъемная сила снова вернутся к прежним значениям, поплавок уравновесится и остановится.

1.1.1. Это приведет к изменению подъемной силы и, следовательно, к нарушению равновесия поплавка. Поплавок начнет перемешаться. А так как трубка ротаметра конусная, то при этом будет изменяться площадь проходного сечения в зазоре между поплавком и трубкой, в результате произойдет изменение перепада давлений, а следовательно, и подъемной силы.

2. Ротаметр представляет собой вертикальную конусную трубку, в которой находится поплавок. Измеряемый поток Q проходя через ротаметр снизу вверх, создает перепад давлений до и после поплавка. Этот перепад давлений, в свою очередь создает подъемную силу, которая уравновешивает вес поплавка.

2.1. Схема ротаметра

2.1.1. Ротаметр состоит из вертикальной конусной стеклянной трубки 1, внутри которой находится чувствительный элемент 2 — поплавок. Верхний его обод снабжен каналами с крутым наклоном. Под действием потока жидкости или газа поплавок вертикально перемещается и одновременно приходит во вращательное движение и центрируется в центре потока. При этом изменяется площадь кольцевого зазора между поплавком и внутренними стенками трубки. Перепад давления на поплавке определяется его массой. При постоянной массе поплавка площадь кольцевого зазора между поплавком и внутренними стенками трубки пропорциональна расходу вещества, протекающего по трубке. По перемещению поплавка ротаметра вдоль его шкалы, нанесенной на конусной стеклянной трубке, судят об объемном расходе в единицу времени (л/ч, м3/ч).

2.2. Если расход через ротаметр изменится, то изменится и перепад давлений. Это приведет к изменению подъемной силы и, следовательно, к нарушению равновесия поплавка. Поплавок начнет перемешаться. А так как трубка ротаметра конусная, то при этом будет изменяться площадь проходного сечения в зазоре между поплавком и трубкой, в результате произойдет изменение перепада давлений, а следовательно, и подъемной силы. Когда перепад давлений и подъемная сила снова вернутся к прежним значениям, поплавок уравновесится и остановится.

3. Принцип работы
