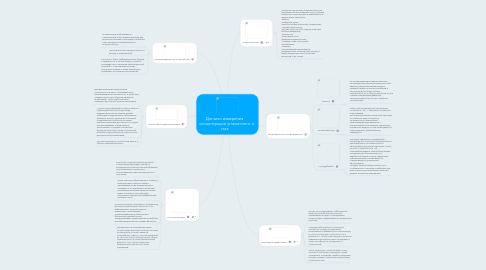

Датчики измерения концентрации углекислого газа создатель Mind Map: Датчики измерения концентрации углекислого газа

1. Принцип действия

1.1. Датчик СО2 представляет собой прибор, предназначенный для мониторинга окружающего воздуха и определения концентрации содержащейся в нем двуокиси углерода.

1.2. Принцип работы данного сенсорного устройства основан на изменении интенсивности инфракрасного излучения до и после поглощения углекислого газа в диапазоне 1-15 мкм. При помощи СО2-метра измеряется количество света, прошедшего через светофильтр и поглощенного углекислотой.

1.3. После сравнения с показателями потока светового излучения, прошедшего мимо оптического устройства, прибор определяет разницу и выдает показатель концентрации углекислого газа.

2. Назначение

2.1. Оптические детекторы предназначены для непрерывного или периодического контроля углекислого газа в воздухе и применяются в: -жилых домах, квартирах; -офисах; -конференц-залах; -лечебно-профилактических учреждениях; -торговых комплексах; -детских садах, школах, средних и высших учебных заведениях; -аэропортах; -спортивных залах; -развлекательных центрах; -столовых, кафе, ресторанах; -автомобилях; -теплицах; -при проведении мониторинга промышленных, сельскохозяйственных и животноводческих технологических процессов, и не только.

3. Конструкции

3.1. В комплект недисперсионных датчиков концентрации диоксида углерода в воздушной массе входят световые фильтры или специальные приемники с использованием немонохроматического излучения.

3.2. Кроме светового фильтрующего элемента, приборы имеют рабочую камеру. Закачиваемая в нее воздушная масса оказывается в специальном приемнике. Источником излучения в данном случае может послужить световой диод, раскаленная спираль или инфракрасный лазерный поток.

3.3. В качестве замены селективного приемника в датчиках концентрации углекислого газа инфракрасного типа допускается применение термобатарей, полупроводниковых элементов или болометров. Данный случай предусматривает задействование в приборах интерференционных или газовых фильтров.

3.4. Материалом изготовления датчиков концентрации диоксида углерода, которые используются на улице, является поликарбонат. Вместе с тем производимые из АБС-пластика устройства имеют низкую ударопрочность и узкий температурный диапазон. Они годятся только для применения во внутренней части помещений.

4. Способы подключения

4.1. Датчики измерения концентрации углекислого газа могут устанавливаться в обслуживаемой зоне (на высоте 1-2 метра над уровнем пола), или в сборном вытяжном воздуховоде. Через прибор должно проходить достаточное количество воздуха.

4.2. С целью предотвращения газового обмена с содержащейся внутри воздуховода воздушной массой на корпусе датчика необходимо предусмотреть качественную изоляцию. Внутри помещений с большой посещаемостью требуется установка прибора в метровой доступности от людей, которые выдыхают углекислый газ. Такой вариант установки способствует беспрепятственному снятию показателей, проверке их достоверности и выполнения дополнительной калибровки.

4.3. Датчики размещают на доступной высоте, в хорошо освещенном месте.

5. Разновидности устройств

5.1. Стационарные (работающие от электрической сети), предназначенные для настенного монтажа, настольные, напольные и монтируемые непосредственно в воздушный канал.

5.2. Автономные (получающие энергию от внешнего аккумулятора).

5.3. «Старшие», более унифицированные модели, в зависимости от концентрации угольного ангидрида, могут управлять вентиляционной системой, т. е регулировать расход приточного воздуха, а также производить калибровку на открытом пространстве.

6. Ведущие производители

6.1. SenseAir

6.1.1. На сегодняшний день самым известным производителем датчиков углекислого газа является шведская компания SenseAir. Мировой лидер в отрасли разработки и производства не только газовых анализаторов, но и оборудования для систем «Умный дом»(датчиков движения, автоматических розеток, GSM охранных сигнализаций).

6.2. AZ Instrument Corp

6.2.1. Известный производитель анализаторов углекислого газа — компания AZ Instrument Corp (Тайвань). Все модели датчиков углекислоты компании AZ Instrument Corp оснащаются гигрометром и термометром, позволяющими одновременно с концентрацией СО2 измерять температуру и влажность воздуха, и, при необходимости, компенсировать температурную зависимость.

6.3. S+S Regeltechnik

6.3.1. Немецкая компания S+S Regeltechnik – производитель контрольно-измерительного, вентиляционного и климатического оборудования (датчиков воды, дыма, тепла, розеток с термостатом и т.д). Самокалибрующиеся энергосберегающие углекислые датчики компании S+S Regeltechnik являются очень надежными, чувствительными устройствами, не нуждающимися в техническом обслуживании. Обладая высокой избирательностью и устойчивостью к помехам и вибрации, они используются для мониторинга качества воздуха в закрытых помещениях.
