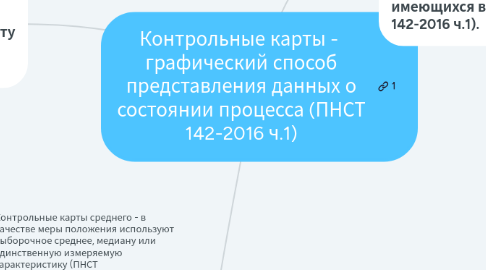

Контрольные карты - графический способ представления данных о состоянии процесса (ПНСТ 142-2016 ч.1)
создатель Artem Nepoyranov
1. Контрольные карты по количественному - в результате проведения измерений) признаку (ПНСТ 142-2016 ч.1).
1.1. Контрольные карты среднего - в качестве меры положения используют выборочное среднее, медиану или единственную измеряемую характеристику (ПНСТ 142-2016 ч.1).
1.2. Контрольные карты изменчивости процесса - в качестве меры разброса или изменчивости процесса используют выборочное стандартное отклонение, выборочный размах или абсолютную разность двух последовательных наблюдений, если выборка содержит только одну единицу продукции в единицу времени (ПНСТ 142-2016 ч.1).
1.3. Xbar - карты для контроля и изменения среднего процесса (ГОСТ Р ИСО 7870-1-2011 п. 7.2.2.1 а).
1.4. X - карты (ГОСТ Р ИСО 7880-1-2011 п. 7.2.3)
1.5. S - карты выборочного стандартного отклонения (ГОСТ Р ИСО 7870-1-2011).
1.6. многомерные контрольные карты - используют для обнаружения изменений среднего процесса или изменения взаимосвязи (ковариации) между несколькими характеристиками.
1.7. Контрольная карта медиан
1.8. контрольные карты скользящих размахов
1.9. R - карты выборочных размахов для контроля разброса (ГОСТ Р ИСО 7870-1-2011 п. 7.2.2.1 а).
1.10. контрольные карты скользящих размахов ГОСТ Р ИСО 7880-1-2011 п. 7.2.3).
2. Контрольные карты по альтернативному признаку - в результате обнаружения наличия (или отсутствия) определенного признака или атрибута для рассматриваемой единицы выборки и подсчета числа единиц, имеющих (или не имеющих) данный признак, или числа таких признаков, имеющихся в единице (ПНСТ 142-2016 ч.1).
2.1. Контрольные карты на основе объема подгруппы и определенных доли
2.2. Контрольные карты количества несоответствующих единиц продукции.
2.3. p - карта - контрольная карта долей или процента, отнесенных к определенной категории единиц продукции (ГОСТ Р ИСО 7870-1-2011 п. 7.2.2.2 а).
2.4. np -карта - контрольная карта количества единиц продукции, отнесенных к определенной категории p - карта - контрольная карта долей или процента, отнесенных к определенной категории единиц продукции (ГОСТ Р ИСО 7870-1-2011 п. 7.2.2.2 б).
2.5. с-карта - контрольная карта количества событий (ГОСТ Р ИСО 7870-1-2011 п. 7.2.2.2 в).
2.6. u -карта (контрольная карта количества событий на единицу (ГОСТ Р ИСО 7870-1-2011 п. 7.2.2.2 г).
3. Контрольные карты, использующие данные нескольких подгрупп для каждого наносимого на карту значения (ГОСТ Р ИСО 7870-1-2011 п.7.2.3).
3.1. Контрольная карта скользящих размеров и Х - карта
3.2. C
3.2.1. CUSUM-карта
