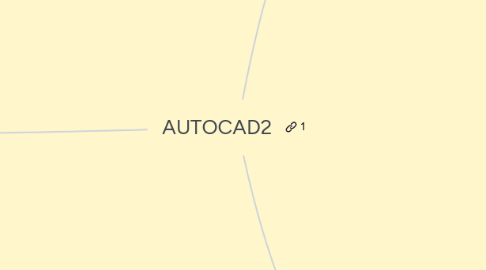

AUTOCAD2
作者：Laura Milena
1. COORDENADAS DE DISEÑO: Se trabaja en un plano cartesiano donde el punto de intersección entre el eje x y el eje y, sus coordenadas son 00
1.1. COORDENADAS ABSOLUTAS: Eje horizontal llamado eje X o de las abscisas y un eje vertical llamado eje Y o de las ordenadas.
1.2. COORDENADAS RELATIVAS: Se indica en el programa un incremento en X y en Y respecto al punto anteriormente utilizado.
1.3. COORDENADAS POLARES: Indica una distancia y un angulo
2. INTERFAZ: Ventana de la aplicación que permite tener varios archivos abiertos al mismo tiempo.
2.1. HOME INICIO: Contiene los comandos de uso más frecuente dentro del programa como modificación, capas y anotaciones básicas.
2.2. VENTAJA DE DIBUJO: En esta ventana se puede minimizar y maximizar. Se puede cambiar la forma de presentar el dibujo.
2.3. BARRA DE HERRAMIENTAS TOOLBAR: Contiene diferentes iconos, muestra mediante ventanas flotantes información relevante.
2.4. BARRA DE ESTADO: Muestra la localización del cursor herramientas de dibujo, acceso rápido e intercambio de configuraciones, dentro de ellas tenemos:
2.5. VENTANA DE COMANDOS: Muestra las ordenes que están siendo ejecutadas en el programa
2.6. MENÚ CONTEXTUAL: Muestra las características de la herramienta.
3. PRINCIPALES COMPONENTES
3.1. BOTÓN DE INICIO: Sus funciones son empezar un nuevo dibujo, imprimir, guardar, exportar e importar.
3.2. BARRA DE HERRAMIENTAS DE ACCESO RÁPIDO: Visualización del historial de deshacer y hacer los diferentes cambios
3.3. VENTANAS Y CUADROS DE DIALOGO: Ubicada en la parte inferior de la interfaz, muestra los procesos y requerimientos para ejecutar adecuadamente.
3.4. MOUSE:
3.4.1. Botón izquierdo
3.4.1.1. Selección de entidades
3.4.1.2. Selección de iconos
3.4.1.3. Selección de herramientas del Tools Paletss
3.4.1.4. Selección de las opciones del menú
3.4.1.5. Ingreso de puntos
3.4.2. Scroll
3.4.2.1. Ampliar o disminuir el dibujo
3.4.2.2. Desplazar el dibujo
