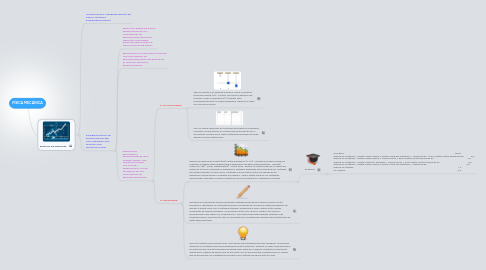

FÍSICA MECÁNICA by Mind Map: FÍSICA MECÁNICA

1. ANÁLISIS DE GRAFICAS

1.1. MANIPULACION Y REPRESENTACIÓN DE DATOS TOMADOS EXPERIMENTALMENTE

1.2. ESTABLECIMIENTO DE RELACIONES ENTRE DOS VARIABLES QUE TENGAN UNA RELACIÓN LINEAL

1.2.1. DEDUCIR A PARTIR DE DATOS EXPERIMENTALES LAS CONSTANTES DE PROPORCIONALIDAD POR MEDIO DE SOFTWARES ESPECIALIZADOS PARA LA MANIPULACIÓN DE DATOS

1.2.2. RECONOCE EL SIGNIFICADO FÍSICO DE LAS CONSTANTES DE PROPORCIONALIDAD OBTENIDAS EN EL ANÁLISIS DE DATOS EXPERIMENTALES

1.2.3. IDENTIFICAR RESULTADOS EXPERIMENTALES QUE PUEDEN TENER UNA LRELACIÓN LINEAL, LOS AJUSTA Y DETERMINA EL VALOR NÚMERICO DE LAS CONSTANTES DE PROPORCIONALIDAD

1.2.3.1. A. NO CALIFICABLE

1.2.3.1.1. Atar un resorte a un soporte universal, medir la longitud inicial del resorte (L0). Colocar una masa al extremo del resorte y medir la elongación (L). Repetir este procedimiento para 10 masas diferentes. Observe el video con las instrucciones

1.2.3.1.2. Con los datos obtenidos en la primera actividad no Calificable, complete la información en la Tabla que se encuentra en el documento Google Docs "Datos obtenidos"y pueden acceder desde el correo institucional

1.2.3.2. A. CALIFICABLE

1.2.3.2.1. Realice una gráfica de Fuerza (mg) contra Elongación (L-L0). La gráfica se debe realizar en cualquier software especializado para la graficación de datos experimentales Matlab®, Origin Pro Lab®,Excel, Mathematica®; entre otros. Realice un ajuste lineal de los datos por medio de minimos cuadrados y mediante el software empleado para la graficación. obtenga por ambos métodos el valor de R2 Obtenga el error relativo entre los valores de R2 obtenidos manualmente y mediante el software. Para el ajuste lineal en los softwares mencionados refierase al Mapa Conceptual que se encuentra en la plataforma Moodle

1.2.3.2.2. Obtenga la constante de proporcionalidad matemáticamente de la gráfica Fuerza contra Elongación. Identifique la constante de proporcionalidad de la ecuación obtenida después de realizar el ajuste lineal con el software utilizado. Determine el error relativo entre ambas constantes de proporcionalidad. De acuerdo a este valor de error relativo ¿Es valido el procedimiento que realizó en el laboratorio?. Para responder esta pregunta refiérase a las presentaciones y documentos que se encuentran en la plataforma Moodle sobre tratamiento de datos experimentales

1.2.3.2.3. Que otro sistema físico puede tener una relación de linealidad entre dos variables?. Que podría significar la constante de proporcionalidad en estos sistemas? Elabore un video para demostrar un sistema físico que tiene proporcionalidad lineal entre dos variables Sustente su respuesta. Refiérase al material de apoyo que se encuentra en los documentos, presentaciones y videos que se encuentran en la plataforma Moodle como material de apoyo para el curso.
