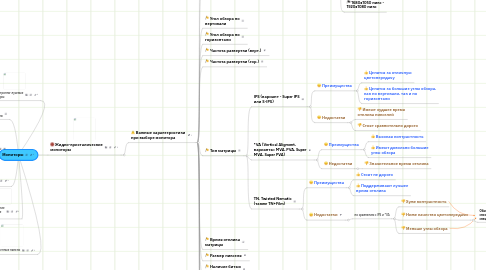

Мониторы by Mind Map: Мониторы
0.0 stars - reviews range from 0 to 5

Мониторы

http://worldsells.ru/tipy-monitorov.html

Жидко-кристалические мониторы

Плоский дисплей на основе жидких кристаллов, а также монитор на основе такого дисплея http://www.itstan.ru/komp-tehnika/zhidkokristallicheskie-paneli-liquid-cristal-display.html

Важные характеристики при выборе монитора

Диагональ, Физический размер диагонали монитора, 19", 21", 24", Видимый размер диагонали монитора, 17,5" - 18", 19,5" - 20", 21,5" - 22"

Соотношение сторон экрана, 4:3, Рекомендуемое разрешение, 1280x1024 пикс, 1280x1024 пикс, 1600x1200 пикс, 16:9, Рекомендуемое разрешение, 1366x768 пикс, 1366x768 пикс - 1440x900 пикс, 1680x1050 пикс - 1920x1080 пикс

Угол обзора по вертикали

Угол обзора по горизонтали

Частота развертки (верт.)

Частота развертки (гор.)

Тип матрицы, IPS (вариант - Super IPS или S-IPS), Преимущества, Ценятся за отличную цветопередачу, Ценятся за большие углы обзора, как по вертикали, так и по горизонтали, Недостатки, Имеют худшее время отклика пикселей, Стоят сравнительно дорого, *VA (Vertical Aligment, варианты: MVA, PVA, Super MVA, Super PVA), Преимущества, Высокая контрастность, Имеют довольно большие углы обзора, Недостатки, Значительное время отклика, TN. Twisted Nematic (также TN+Film), Преимущества, Стоят не дорого, Поддерживают лучшее время отклика, Недостатки, по сравнению с IPS и *VA, Хуже контрастность, Ниже качество цветопередачи, Обычно заметить такие недостатки способен только высококлассный специалист, Меньше углы обзора

Время отклика матрицы

Размер пикселя

Наличие битых пикселей

Покрытие экрана, Глянцевое, Преимущества, по сравнению с матовым, Более высокая яркость, Более высокая насыщенность цвета, Недостатки, Видны блики, отражения, Глянцевое (антибликовое), Матовое, Преимущества, Не создаются блики, отражения

Цветовой охват

Глубина цвета

Контрастность

Яркость

Электронно-лучевые мониторы

Основным элементом монитора является кинескоп, называемый также электронно-лучевой трубкой. Кинескоп представляет собой герметичную стеклянную трубку из которой удален воздух (вакуум). Один из концов трубки узкий и длинный - это горловина, в которой находится электронная пушка. Другой - широкий и достаточно плоский - это экран. С фронтальной стороны внутренняя часть стекла трубки покрыта люминофором (luminophor). В качестве люминофоров для цветных ЭЛТ используются довольно сложные составы на основе редкоземельных металлов - иттрия, эрбия и т.п. Люминофор - это вещество, которое испускает свет при бомбардировке его заряженными частицами (электронами). Между электронной пушкой и экраном находится управляющая система (электромагниты).    Непосредственно на экран с внешней стороны наносятся многослойное антибликовое и антистатическое покрытия, первое из которых минимизирует количество бликов, не ухудшая при этом фокусировку монитора, и уменьшает электромагнитное излучение, а второе — предотвращает накопление электростатического заряда, что обеспечивается напылением специального химического состава.  http://itkaliningrad.ru/articles/5/0/41

Плазменные панели

Принцип действия плазменной панели основан на свечении специальных люминофоров при воздействии на них ультрафиолетового излучения. Это излучение возникает при электрическом разряде в среде сильно разреженного газа. В результате разряда между электродами образуется проводящий шнур, состоящий из ионизированных молекул газа (плазмы) Подавая сигналы на горизонтальные и вертикальные проводники, нанесенные на внутренние поверхности стекол панели, схема управления PDP осуществляет, соответственно, строчную и кадровую развертку. Следовательно, яркость каждого элемента изображения определяется временем свечения соответствующей ячейки плазменной панели: самые яркие горят постоянно, а в наиболее темных местах они не светятся вовсе. Светлые участки изображения на плазменной панели обладают ровным светом, поэтому изображение абсолютно не мерцает. http://ru.wikipedia.org/wiki/Плазменная_панель

Органические светодиодные мониторы

Органические светодиодные мониторы (Organic Light Emitting Diodes, Organic LED, OLED) — мониторы, создаваемые на основе тонкопленочных полимерных и молекулярных органических материалов. Мониторы на органические светодиодах (OLED), построенные по TFT-технологии, в отличие от жидкокристаллических мониторов (LCD) сами являются источниками светового излучения и поэтому не требуют дополнительной подсветки. Это обеспечивает более высокий диапазон яркости и меньшее энергопотребление мониторов. OLED-экраны тоньше ЖК-экранов и могут быть выполнены на различных тонких основах, например на пластике. Недостатком данной технологии являются определенные проблемы с точностью цветопередачи, а также необходимость использования для контроля каждой точки изображения нескольких транзисторов, что может заметно снизить их преимущества по энергопотреблению и стоимости. Кроме того, максимальное время работы экранов на органических полупроводниках составляет 10 тыс. часов, что для настольных систем и телевизоров явно недостаточно (разработчики планируют в ближайшее время увеличить этот показатель до 15 тыс. часов). Тем не менее, мониторам на базе данной технологии предвещается весьма перспективное будущее. Ожидается, в частности, что OLED-дисплеи в ближайшие годы станут широко использоваться в смартфонах и карманных ПК (персональных цифровых секретарях), а через 5-10 лет — в настольных ПК. Крупнейшими разработчиками и производителями OLED-дисплеев являются компании: Samsung SDI, RiTdisplay, Pioneer, LG Electronics и Philips. См. также PLED, SMOLED, SMF. http://www.megabook.ru/Article.asp?AID=607015

Электролюминесцентные мониторы

Электролюминесцентные мониторы, ЭЛ-дисплеи (Electroluminescent Displays) — мониторы, близкие к жидкокристаллическим, но использующие переключатели высокого напряжения (более 80 Вт) и специальные доработки, обеспечивающие светоизлучение при туннельных переходах. ЭЛ-мониторы имеют высокие частоты развертки, хорошую надежность и яркость. Работают в широком спектре температур (от -40 до +85°C), однако цвета у них не такие чистые, как у ЖК-мониторов, и при ярком внешнем освещении их изображение тускнеет. Среднее время наработки на отказ (MBTF) — 100 000 час. Время отклика — менее 1 мс. Угол обзора — более 160°. http://www.megabook.ru/Article.asp?AID=607035

Вакуумные флюоресцирующие мониторы

    Вакуумные флюоресцирующие мониторы-эти мониторы могут работать при более низкой мощности, чем плазменные и электролюминесцентные мониторы. Эта технология использует высокоэффективное фосфорное покрытие, нанесенное непосредственно на каждый прозрачный анод в области экрана. Однако эти модели имеют относительно низкое разрешение, т.к. размер матрицы ограничивается шириной точек фосфора. Поэтому ее используют в низкоинформационных приложениях . Эта технология широко о себе заявила в такой области, как экраны объявлений, т.к. на таких мониторах изображение хорошо видно на ярком свету .

Мониторы электростатической эмиссии

Мониторы электростатической эмиссии - Это, по сути, та же технология, что и у ЭЛТ-мониторов, только поверхность покрыта не фосфором, а тысячами эммитеров на каждой точке экрана. Эти эммитеры включаются и выключаются сигналами от формирователей строк и колонок, которые определяют базовый катод и затвор эммитера. ЭЭ-мониторы обеспечивают изображение очень высокого качества с помощью очень высокого напряжения - 5000 Вт. Эти модели имеют исключительную контрастность и богатые цвета, при работе с ними не возникает проблем с углом зрения, они поддерживают полноэкранное видео (обновление экрана 5 мкс против 25 мск у ЖК-мониторов). В результате технических сложностей технология FED не получила распространения, хотя была предложена почти двадцать лет назад. Сейчас, однако, положение может измениться. Заводы по производству мониторов нового типа собирается построить компания Candescent, о том же заявила компания Motorola. Интересно, что и та, и другая хотят развернуть производство в США, в то время как большинство LCD-панелей сейчас делается в Юго-Восточной Азии (в основном на Тайване)
