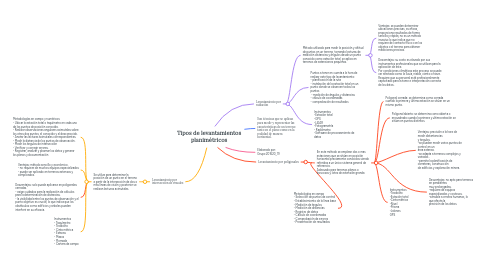

1. Son técnicas que se aplican para medir y representar las características de un terreno tanto en el plano como en la realidad de manera horizontal.
2. Levantamiento por radiación
2.1. Método utilizado para medir la posición y altitud de puntos en un terreno, tomando lecturas de medición distancias y ángulos desde un punto conocido como estación total, se aplica en terrenos de extensiones pequeñas.
2.1.1. Ventajas: se pueden determinar ubicaciones precisas, es eficaz, proporciona resultados de forma sencilla y rápida, no es un método invasivo lo que indica que no requiere de contacto físico con los objetos o el terreno para obtener mediciones precisas.
2.1.2. Desventajas: su costo es elevado por sus instrumentos profesionales que se utilizan para la aplicación de este. Por condiciones climáticas este proceso se puede ver afectado como la lluvia, niebla, viento o nieve. Requiere que su personal esté profesionalmente capacitado para la tome e interpretación correcta de los datos.
2.2. Puntos a tener en cuenta a la hora de realizar este tipo de levantamiento: - planificación de la ruta - instalación de la estación total en un punto donde se observen todos los puntos - medición de ángulos y distancias - cálculo de coordenadas - comprobación de resultados
2.3. Instrumentos -Estación total -GPS -LiDAR -Fotogrametría - Radiómetro -Software de procesamiento de datos
3. Elaborado por: Grupo 201620_19
4. Levantamiento por poligonales
4.1. En este método se emplean dos o mas estaciones que se sitúan en posición horizontal previamente conocidos siendo referidas a un único sistema general de referencia. Adecuado para terrenos planos o boscosos y lotes de extensión grande.
4.1.1. Poligonal cerrada: se determina como cerrada cuando la primera y última estación se sitúan en un mismo punto.
4.1.2. Poligonal abierta: se determina como abierta o encuadrada cuando la primera y ultima estación se sitúan en puntos distintos.
4.1.3. Ventajas: precisión a la hora de medir distantancias y ángulos. -se pueden medir varios puntos de control en un área extensa. -se adapta a terrenos complejos y variados . -permite la planificación de carreteras, construcción de edificios y exploración minera.
4.1.4. Desventajas: no apto para terrenos en pendientes muy prolongadas. -requiere de equipos especializados y costosos. -sensible a errores humanos, lo que afecta la precisión de los datos.
4.1.5. Metodologías en campo - Selección de puntos de control - Establecimiento de la línea base - Medición de ángulos - Medición de distancias - Registro de datos - Cálculo de coordenadas - Comprobación de errores - Presentación de resultados
4.1.6. Instrumentos -Teodolito -Estación total -Cinta métrica -Nivel -Prisma -Jalones GPS
5. Levantamiento por intersección de visuales
5.1. Se utiliza para determinar la posición de un punto en el terreno a partir de la intersección de dos o más líneas de visión y posterior se realizan lecturas acimutales.
5.1.1. Metodologías en campo y numéricos: - Ubicar la estación total o taquímetro en cada uno de los puntos de posición conocida. - Realizar observaciones angulares acimutales sobre los otros dos puntos, el conocido y el desconocido. - Anotar las lecturas acimutales correspondientes. - Medir la distancia de los puntos de observación. - Medir los ángulos de intersección - Verificar y corregir errores. - Registrar, analizar y plasmar los datos y generar los planos y documentación
5.1.2. Ventajas: método sencillo y económico. - no requiere de muchos equipos especializados - puede ser aplicado en terrenos extensos y complicados.
5.1.3. Desventajas: solo puede aplicarse en poligonales cerradas. - exige cuidados para la realización de cálculos para la determinación de distancias. - la visibilidad entre los puntos de observación y el punto objetivo es crucial, lo que indica que los obstáculos como edificios y arboles pueden interferir en su eficacia.
5.1.4. Instrumentos - Taquímetro - Teodolito - Cinta métrica - Estacas - Mazos - Plomada - Cartera de campo
