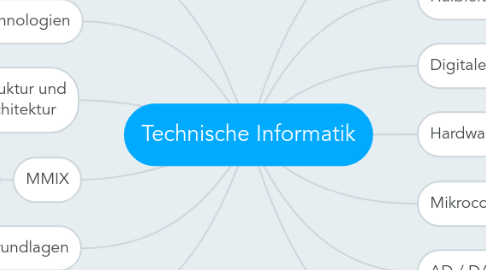

Technische Informatik von Mind Map: Technische Informatik

1. Begriffe

1.1. Speicher-Elemente

1.2. Output-Logik

1.3. Next-State Logik

2. Spule & Kondensator

2.1. Spule

2.1.1. Formeln

2.1.1.1. L=N^2 * (μ*A)/l

2.1.1.2. U(t)=L*di(t)/dt

2.1.1.3. E=1/2 *L*I²

2.1.1.4. Φ=(L*I)/N

2.1.1.5. i=i_0 *(1-e^(-1/τ))

2.1.1.6. τ=L/R

2.2. Kondensator

2.2.1. Formeln

2.2.1.1. Q=C*U

2.2.1.2. C=ε*(A/d)

2.2.1.3. u(t)=1/C * ∫i(τ)dτ

2.2.1.4. W=1/2 *C*U²

2.2.1.5. U=U_0 * e^(-t/τ) (entladen)

2.2.1.6. U=U_0 * (1 - e^(-t/τ)) (laden)

2.2.1.7. τ=RC

2.2.1.7.1. Nach τ Sekunden ist ein Kondensator 63% ge- oder entladen

2.3. Frequenzfilter

2.3.1. Hochpass / Tiefpass

2.3.1.1. Hochpass lässt hohe Frequenzen durch

2.3.1.2. Tiefpass lässt tiefe Frequenzen durch

2.3.1.3. f_c=1/(2πτ)

2.3.2. Bandpass

2.3.2.1. f_m=1/(2π sqrt(LC))

3. Halbleiter

3.1. Transistor

3.1.1. Formel

3.1.1.1. B = I_C / I_B

3.1.1.2. Lastwiderstandsgerade: Ic=-1/R * Uce+(U_Vcc / R)

3.1.2. npn / pnp

3.1.2.1. npn

3.1.2.2. pnp

4. Digitale Speicherbausteine

4.1. SR-Latch

4.1.1. getaktetes SR-Latch - Clock

4.1.1.1. D-Latch - nur ein Eingang

4.1.1.1.1. D-Flipflop - Flankengesteuert (Pulsgenerator)

4.2. Pulsgenerator

5. Speichertechnologien

5.1. RAM (Random Access Memory)

5.1.1. SRAM (Statische RAM) - Flipflops - sehr schnell - verwendung: Level 2 Cache

5.1.1.1. Bipolarer SRAM - hohe Geschwindigkeit

5.1.1.2. NMOS-SRAM

5.1.1.3. CMOS-SRAM

5.1.2. DRAM (Dynamische RAM) - Transistor + Kondensator - hohe Speicherdichte - geringe Kosten - langsamer als SRAM - verwendung: Hauptspeicher

5.2. ROM (READ-ONLY MEMORY) - nichtflüchtiger Speicher - beschreiben heißt programmieren

5.2.1. Maskenprogrammierung (ROM) - irreversibel - beim Herstellungsprozess fehlende verbindungen - MOS

5.2.2. Elektrische Programmierung (PROM) - Können vom Anwender programmiert werden - beim Programmieren werden imPROM gezielt Sicherungen durch hohe Spannung zerstört

5.2.3. Löschbare, elektrische Programmierung (EPROM, EEPROM, Flash)

5.2.3.1. EPROM (Erasable Programmable ROM) - selbstsperrende Feldeffekttransistoren - können durch UV-Strahlen gelöscht werden

5.2.3.2. EEPROM (Electrically Erasable Programmable ROM) - kann elektrisch gelöscht werden - einzelne Speicherzellen können gelöscht werden

5.2.3.3. Flash (Flash-EEPROM) - arbeitet blockorientiert (mehrere Bytes)

6. Rechnerstruktur und Rechnerarchitektur

6.1. Addiernetze

6.1.1. Halbaddierer - addiert 2 bit - mit Übertrag

6.1.2. Volladdierer - addiert 2 bit - mit Übertrag

6.1.3. Ripple-Carry-Adder (asynchrones (Parallel-)Addiernetz) - berechnet mit VAs jede einzelne stelle (Ausnahme letztes: HA)

6.1.4. Carry-Bypass-Addiernetz - //TODO

6.1.5. Carry-Save-Addiernetz - //TODO

6.2. Addierwerke

6.2.1. Ripple-Carry-Addierer

6.2.2. Serien-Addierwerk

6.2.3. von Neumann-Addierwerk

6.3. Multiplikation

6.3.1. Carry-Save-Multiplikation

6.3.2. Wallace-Tree

6.4. CPU

6.4.1. Datenprozessor

6.4.1.1. ALU (arithmetic logic unit)

6.4.1.2. MBR (memory buffer register)

6.4.1.3. MR (Multiplikationsregister)

6.4.1.4. L (Link-Register)

6.4.1.5. A (Akkumulator)

6.4.2. Befehlsprozessor

6.4.2.1. Decodier Steuerwerk

6.4.2.2. IR (Instruktions Register)

6.4.2.3. MAR (memory address register)

6.4.2.4. PC (program counter)

6.4.3. Fetch/Execute-Zyklus

6.4.3.1. 1. Fetch-Phase

6.4.3.1.1. Inhalt von PC wird nach MAR gebracht. Inhalt von dieser Adresse aus dem Speicher über MBR nach IR gehohlt. Decoder decodiert Befehl PC wird incrementiert.

6.4.3.2. 2. Execute Phase Befehltsausführung, und initioation für den nächsten befehl.

6.5. Rechnerarchitektur

6.5.1. von Neumann-Rechner

6.5.1.1. Funktion

6.5.1.1.1. CPU führt genau 1 Befehl aus mit höchstens einem Datenwert

6.5.1.1.2. Daten und Programme auf dem selben Speicher

6.5.1.2. Speicherhirarchie

6.5.1.2.1. CPU

6.5.2. Harvard-Architektur

6.5.2.1. Funktion

6.5.2.1.1. Daten und Programme sind pysisch getrennt und werden über getrennte Busse angesteuert

6.5.2.1.2. Unabhängige Adressräume

6.5.3. Vergleich

6.5.3.1. pro von Neumann-Architektur

6.5.3.1.1. nichtbenötigter Datenspeicher nicht als Programmspeicher nutzbar und umgekert

6.5.3.2. pro Harvard-Architektur - verwendet in Digitalen Signalprozessoren

6.5.3.2.1. gleichzeitiges Laden von Befehlen und Daten => schneller

6.5.3.2.2. programmcode kann nicht versehentlich überschrieben werden => sicherer

6.5.3.2.3. Datenwortbreite und Befehlswortbreite unabhängig voneinander

7. MMIX

7.1. Register

7.1.1. Spezial-Register

7.2. Speicherorganisation

7.2.1. Wyde = 2 Bytes

7.2.2. Tetra = 2 Wydes

7.2.3. Octa = 2 Tetras

8. Hardwaresynthese

8.1. MUX (Multiplexer) - Mehrere Eingänge, 1 Ausgang

8.1.1. Kann eine Funktion realisieren - z.B. Minterme

8.2. DEMUX - 1 Eingang, mehrere Ausgänge

8.3. Decoder - hat n Eingänge und 2^n ausgänge - Ausgang m_(i) wird 1, wenn (x1 x2, ...xn)_2 = i

8.4. Encoder - macht decoder rückgängig

8.5. PLDs (Programmable Logic Devices) CPLDs (Complex Programmable Logic D.)

8.5.1. Punkt-orientierte PLA

8.5.1.1. Darstellung

8.5.1.1.1. Es müssen links alle Variablen und ihr Negat eingegeben werden, um auf Negat-Multiplizierer zu verzichten

8.5.1.1.2. kein Punkt: Identer

8.5.1.1.3. Punkt in Oder-Ebene (unten) : Addierer

8.5.1.1.4. Punkt in Und-Ebene (oben): Multiplizierer

8.5.1.2. Faltung

8.5.1.2.1. Variablen können von rechts eingeleitet werden. Dann muss die Leitung in der Horizontalen aber an einer Stelle unterbrochen sein

8.5.1.3. PAL

8.5.1.3.1. Nur die Und-Ebene ist beschreibbar.

8.5.1.3.2. Nicht löschbar

8.5.2. Bausteintypen

8.5.2.1. Identer

8.5.2.2. Addierer

8.5.2.3. Multiplizierer

8.5.2.4. Negat-Multiplizierer

8.5.3. CPLDS - 50-200 Gates

8.5.3.1. FPGA (Field Programmable Gate Arrays) - 1,000,000+ gates

8.6. VHSIC (Very High Speed Integrated Circuit) Hardware Description Language

8.6.1. VHDL (VHSIC Hardware Description Language)

8.6.1.1. Aufbau

8.6.1.1.1. Entity - Black-Box Interface - Definiert Ein- und Ausgänge

8.6.1.1.2. Architecture - Implementierung der Funktionalität

8.6.1.1.3. Configuration - verbindet Entity mit Architecture

8.6.1.1.4. Package - globale Konstanten - Hilfsfunktionen...

9. Mikrocontroller (MCU)

9.1. I/O Register

9.1.1. Data Direction Register (DDR x)

9.1.1.1. lesen (0) / schreiben (1)

9.1.1.2. Legt für jedes Bit des betrachteten Ports fest, ob es ein Ein- oder Ausgangsbit ist

9.1.2. Port Register (PORT x)

9.1.2.1. Schreiben

9.1.2.2. Legt für Eingangspins fest, ob Pull-up Widerstände eingeschaltet sind (1)

9.1.3. Port Input Register (PIN x)

9.1.3.1. Nur Lesen!

9.1.3.2. Enthält Werte aller Pins

9.2. Interrupts

9.2.1. 1. Interrupt Requenst (IRQ) 2. momentan laufendes Programm wird unterbrochen, PC wird gesichert 3. MCU ruft ISR (Interrupt Service Routine) zur Behandlung des Ereignisses auf. 4. Rücksetzen des PC

9.2.2. 1. Global Interrupt Enable Bit = 1 2. Spezifisches Interrupt Enable Bit = 1 3. Interrupt Flag Bit = 1

9.3. Polling - periodische Prüfung auf Ereignisse

9.4. Counter - zählt externe Ereignisse

9.4.1. Timer - zählt Clock-Zyklen

9.4.1.1. Watchdog Timer (WD) - Zählt von einstellbarem Wert runter auf 0 - bei 0 wird der Mikrocontroller resettet -> Deadlock detection

10. AD / DA - Wandler

10.1. Digital-Analog Umwandlung

10.1.1. Multiplexen

10.1.2. Widerstandsnetz

10.1.2.1. Binär gewichtetes Widerstandsnetz

10.1.2.1.1. V_0=V_ref * (x / (2^n))

10.1.3. Pulsweitenmodulation (PWM)

10.2. Analog-Digital Umwandlung

10.2.1. Flash-Wandler

10.2.1.1. Mit Operationsverstärkern

10.2.2. Tracking-Wandler

10.2.2.1. DA-Wandler, Operationsverstärker und Up/Down Counter

10.2.3. Sukzessive Approximation

10.2.3.1. DA-Wandler, Operationsverstärker und SAR (Binäre Suche)

10.2.4. Einrampenverfahren

10.2.4.1. Comperatior vergleicht Sägezahnsignal mit gemessenem Signal. Mit Zeit bis zum Umspringen des Comperators den Wert berechnen.

11. Operationsverstärker

11.1. Darlington-Schaltung - hintereinander geschaltete Transistoren - Nachteil: schwankender Verstärkungsv.

11.2. Differenzverstärker

11.2.1. Operationsvertärker

11.3. Funktionen

11.3.1. Komparator

11.3.1.1. Welche Spannung ist größer

11.3.2. Verstärker

11.3.2.1. invertierender Verstärker

11.3.2.2. nichtinvertierender Versträrker

11.3.3. Impedanzwandler

11.3.4. Schmitt-Trigger

11.3.4.1. invertierender Schmitt-Trigger

11.3.4.2. nichtinvertierender Schmitt-Trigger

11.3.5. Addierer / Subtrahierer

11.3.6. Integrierer / Differenzierer

12. Elektrotechnische Grundlagen

12.1. Netzwerkanalyse

12.1.1. Knotenspannungsanalyse

12.1.1.1. 1. Spannungsquellen durch Stromquellen ersetzen, wobei die zu den Spannungsquellen in reihe geschalteten Widerstände nun parallel geschaltet werden. Iq=Uq/R 2. Bezugsknoten wählen und Knotenspannungen einzeichnen 3. Knotengleichungen aufstellen //TODO

12.1.2. k: Anzahl Knoten (Es gibt k-1 unabhängige Knotengleichungen) z: Anzahl Zweigströme m: benötigte Anzahl Maschen (m=z-k+1) 1. Gleichung für k-1 Knoten aufstellen 2. Gleichung für m Maschen aufstellen 3. Spannungen in Maschengleichungen durch R*I austauschen

12.1.2.1. Zweigstromanalyse

12.1.2.1.1. 4. Gleichungssystem aufstellen mit allen Zweigströmen (z Gleichungen)

12.1.2.2. Maschenstromanalyse

12.1.2.2.1. 4. Jeder Masche einen Maschenstrom zuweisen 5. Die Zweigströme in Abhängigkeit der Maschenströme angeben 6. Gleichungssystem mit m Maschenströmen aufstellen 7. Mit erhaltenen Maschenströmen die Zweigströme ausrechnen

13. Boolesche Funktionen

13.1. Normalformen

13.1.1. DNF

13.1.2. KNF

13.2. Graphen

13.2.1. DAG (Direct Acyclic Graph)

13.2.2. Schaltskizze

13.2.3. OBBDs (Geordnete Binäre Entscheidungs-Diagramme)

13.2.3.1. Vereinfachung 1. Verjüngung 2. Elimination

13.3. Fehlerdiagnose

13.3.1. 1. Für jeden gerissenen Draht eine eigene Funktion aufstellen 2. jede dieser Funktionen mit der ursprünglichen Funktion mit xor verknüpfen 3. Ist die Funktion von einem Draht überall 0, so lässt sich hier ein gerissener Draht nicht identifizieren. Haben zwei funktionen an den sleben stellen 1en und 0en, so lässt sich der gerissene draht nicht eindeutig identifizieren.

13.4. Vereinfachung

13.4.1. Karnaugh-Diagramme für n = 3, 4

13.4.1.1. Primimplikaten (alle möglichst vereinfachten Kreise)

13.4.1.1.1. Kernimplikanten sind die Kernimplikanten, mit denen sich die Funktion mit Möglicht wenig Variablen darstellen lässt

13.4.2. Quine-McCluskey-Verfahren

13.4.2.1. 1. Alle Minterme in Gruppen nach der Anzahl Negationen Zusammenfassen 2. Liste neu aufstellen, wobei in Gruppe 1 auf alle Terme mit denen aus Gruppe 2 die Eliminations-Regel angewendet wird. Ist dies nicht möglich, wird der Term normal aufgeschrieben 3. Schritt 2. Solange wiederholen, bis sich nichts mehr ändert 4. Implikationsmatrix aufstellen.
